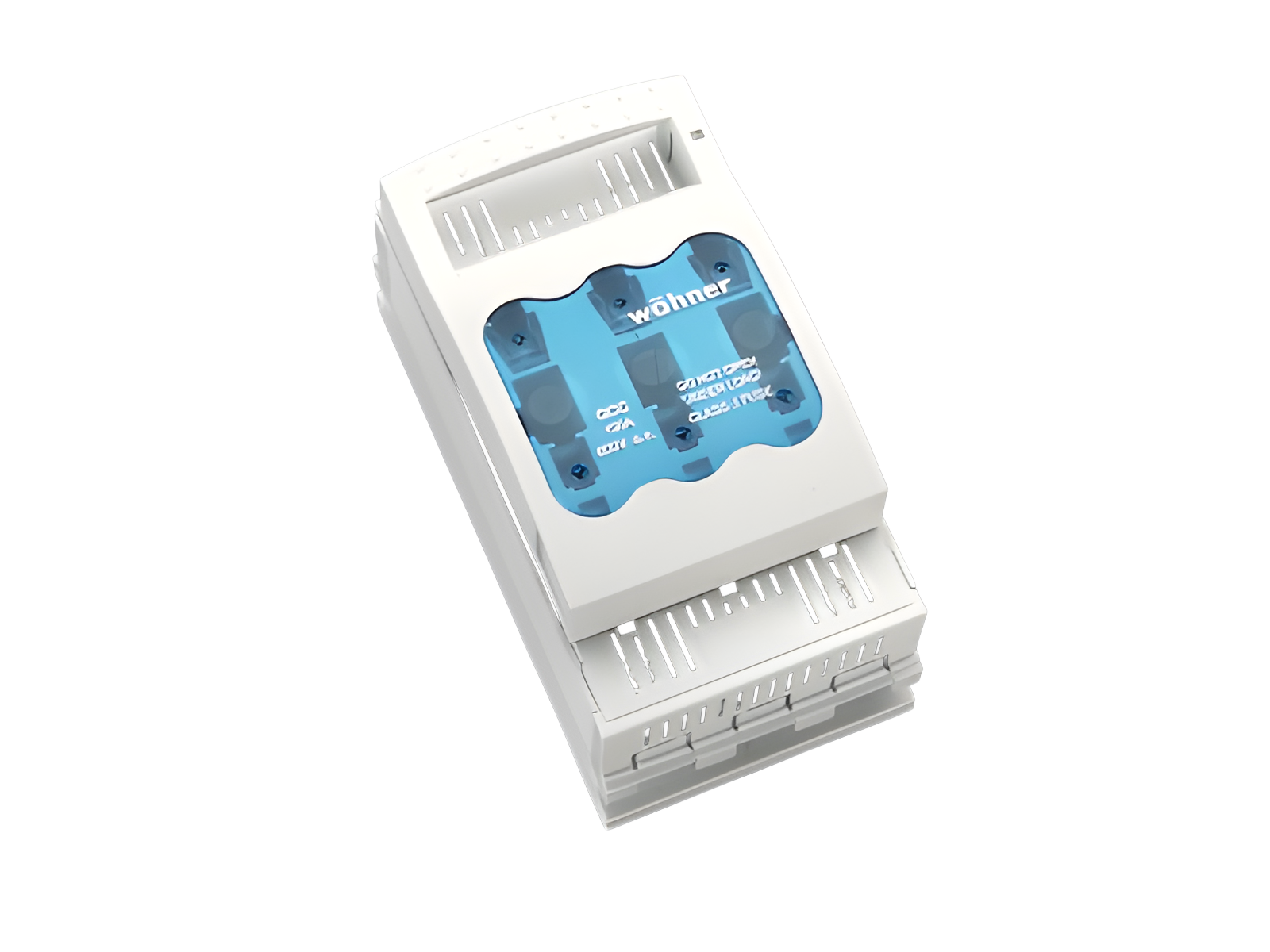

soporte para fusibles cilíndricos (33408)

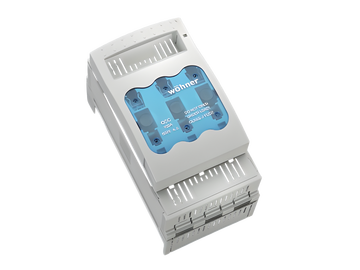

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33408 000

QUADRON^®Panel

soporte para fusibles cilíndricos

Size Class J 100 A

Class J / 3P, borne-brida

100 A / 600 V (29x118)

for mounting plate

sistema

Panel

grupo de producto	16
subgrupo	09

embalaje	1
EAN	4021267334086

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002705
ETIM 5.0	EC002705

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 4248-1

homologaciónes

for UL feeder circuits >250V

tipo: QCC-ClassJ100A

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT8 https://www.ul.com

Datos técnicos

para fusibles de tamaño:	Class J 100 A
fusibles según norma:	UL 248-8
potencia disipada del fusible permitida:	10 W

datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system H

datos eléctricos

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 5,3 W.

(The power dissipation at full load would be 8,3 W.)

for Class J fuses 70 - 100A as per UL 248-8 (29x118)

datos UL
Normas
UL 4248-8 UL 4248-1

for UL feeder circuits >250V
suitable for field-installed conductors

datos electricos UL
intensidad de corriente nominal (UL):	100 A
tensión nominal (UL) AC:	600 V
frecuencia nominal (UL):	50 / 60 Hz
tensión nominal (UL) DC:	600 V
for wires UL:	Cu 75°C

SCCR:

200 kA

datos mecánicos

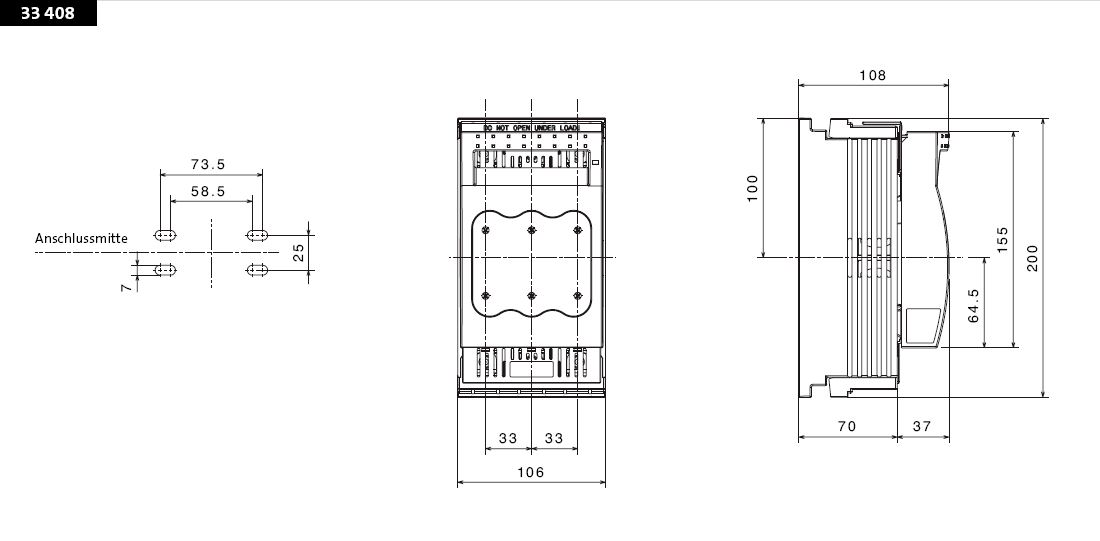

An x A x P:	106 x 200 x 135
peso:	107,0 kg/100
Polaridad:	3 polos
Mounting:	for mounting plate

puntos de apriete
Not suitable for aluminium cables !

min. cross-section UL:	AWG 14
max. cross-section UL:	AWG 2/0
for wires UL:	Cu 75°C

AWG 12 - AWG 2/0 stranded, equivalent 3,3 - 67,4 mm² AWG 14 - AWG 10 solid, equivalent 215 - 5,3 mm²

Application notes

Not suitable for aluminium cables !

potencia disipada del fusible permitida:	10 W


for UL feeder circuits >250V

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Similar products

33402 000
QUADRON^®60Classic
portafusibles sobre embarrado, Class J, conexión superior / inferior
Size Class J 100 A
para fusibles Class J de 70-100 A (29 x 118)
3P, con borne-brida
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

https://pim.woehner.de/ES/INT/1000050175

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
