soporte para fusibles cilíndricos

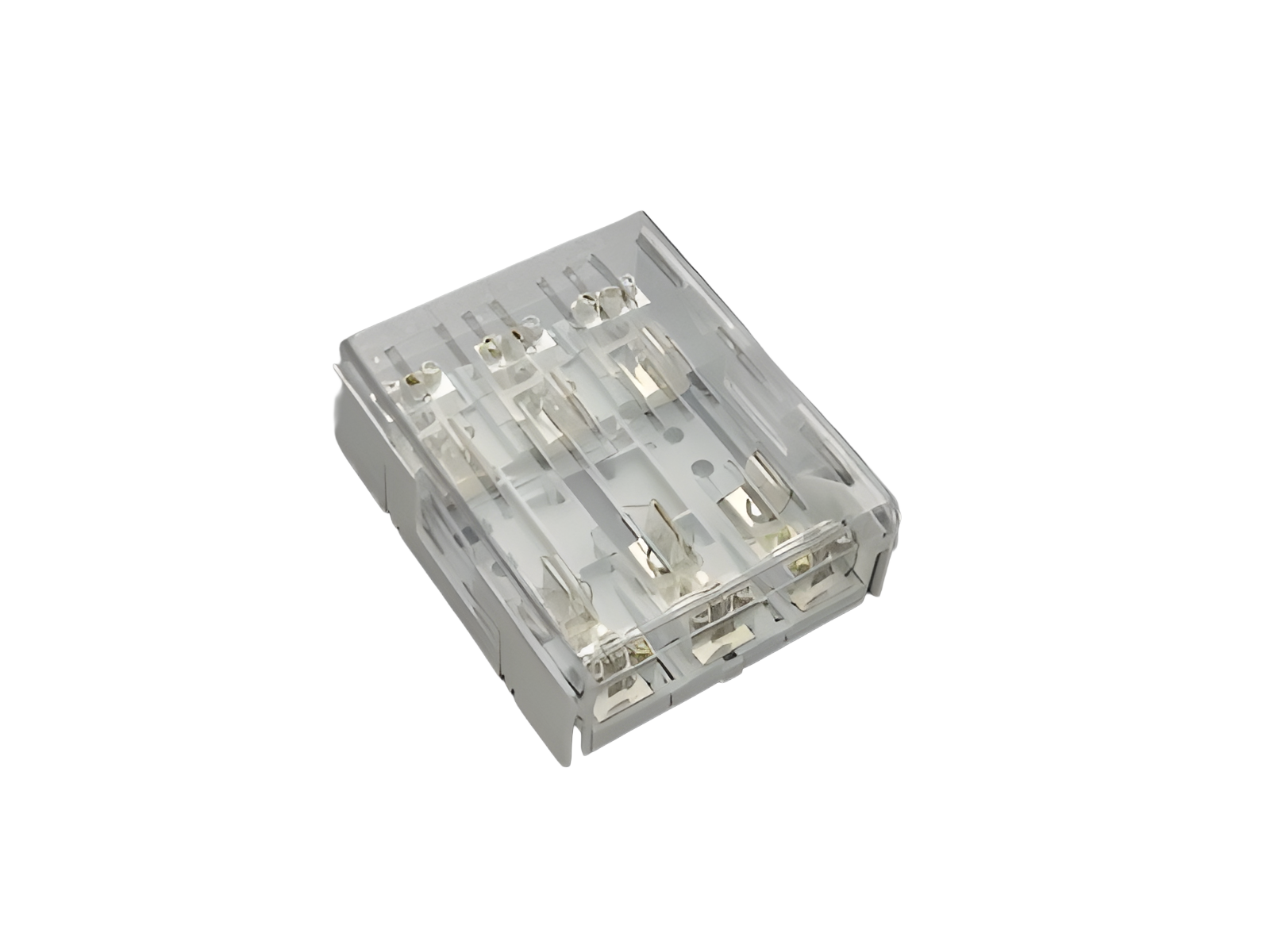

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33306 000

QUADRON Panel

soporte para fusibles cilíndricos

Class J / 3P, borne 70 mm²

100 A / 600 V (29 x 118)

for mounting plate

Follower: 33408000

sistema

Panel

grupo de producto	16
subgrupo	09

embalaje	1
EAN	4021267333065

ECLASS 14.0	27142190
ETIM 5.0	EC002705
ETIM 8.0	EC002705
ETIM 10.0	EC002705

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 4248-1

homologaciónes

CSA , UL

for UL feeder circuits >250V

tipo: JC100

EAC Type: AJC

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Datos técnicos

para fusibles de tamaño:	Class J 100 A
fusibles según norma:	UL 248-8
potencia disipada del fusible permitida:	10 W

datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system H

datos eléctricos

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 1,6 W.

(The power dissipation at full load would be 2,5 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

min. permitted operation temperature

-40°C

for Class J fuses 70 - 100A as per UL 248-8 (29x118)

datos UL
Normas
UL 4248-8 UL 4248-1

for UL feeder circuits >250V
suitable for field-installed conductors

datos electricos UL
intensidad de corriente nominal (UL):	100 A
tensión nominal (UL) AC:	600 V
frecuencia nominal (UL):	50 / 60 Hz
tensión nominal (UL) DC:	600 V
for wires UL:	Cu 75°C

SCCR:

200 kA

datos mecánicos
An x A x P:	184 x 215 x 103
peso:	217,6 kg/100
Polaridad:	3 polos
Mounting:	for mounting plate

puntos de apriete
Buchsenklemme
screw drive:	S6
wire stripping:	24 mm
Md min.:	14,0 Nm
Md max.:	14,0 Nm
Not suitable for aluminium cables !

min. cross-section UL:	AWG 10
max. cross-section UL:	AWG 2/0
torque (UL):	125 lb-in
for wires UL:	Cu 75°C

cualidad de materiales
halogen-free:	Yes

Application notes

Not suitable for aluminium cables !
Shock protection through push-on covers.

potencia disipada del fusible permitida:	10 W


for UL feeder circuits >250V

Links (Prices, CAD data)

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

fuse links

03214 000A
fusible de 70 A
-Mersen-
600 V AC, fast acting
Class J, 29x118

Mas

03215 000A
fusible de 80 A
-Mersen-
600 V AC, fast acting
Class J, 29x118

Mas

03217 000A
fusible de 100 A
-Mersen-
600 V AC, fast acting
Class J, 29x118

Mas

03228 000
fusible de 70 A
-Mersen-
600 V AC, time delay
Class J, 29x118

Mas

03229 000
fusible de 80 A
-Mersen-
600 V AC, time delay
Class J, 29x118

Mas

03230 000
fusible de 90 A
-Mersen-
600 V AC, time delay
Class J, 29x118

Mas

03231 000
fusible de 100 A
-Mersen-
600 V AC, time delay
Class J, 29x118

Mas

Similar products

https://pim.woehner.de/ES/INT/1000050157

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
