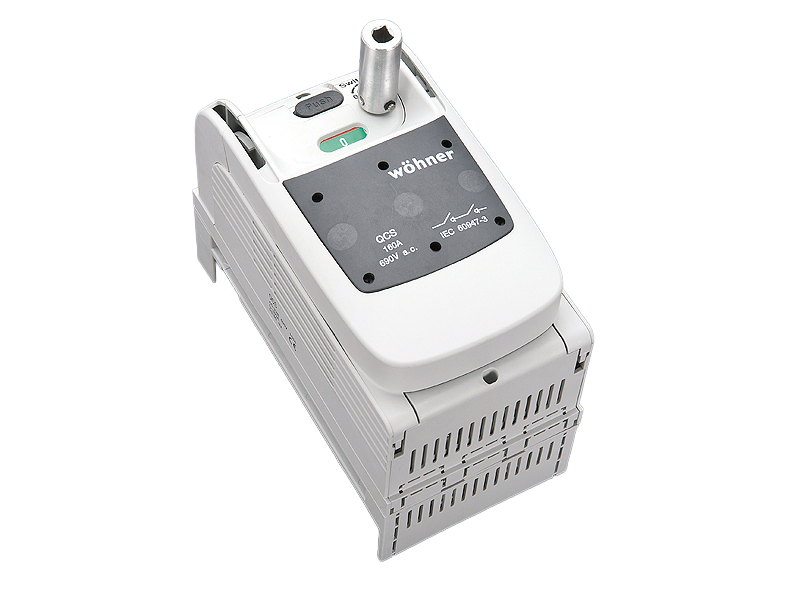

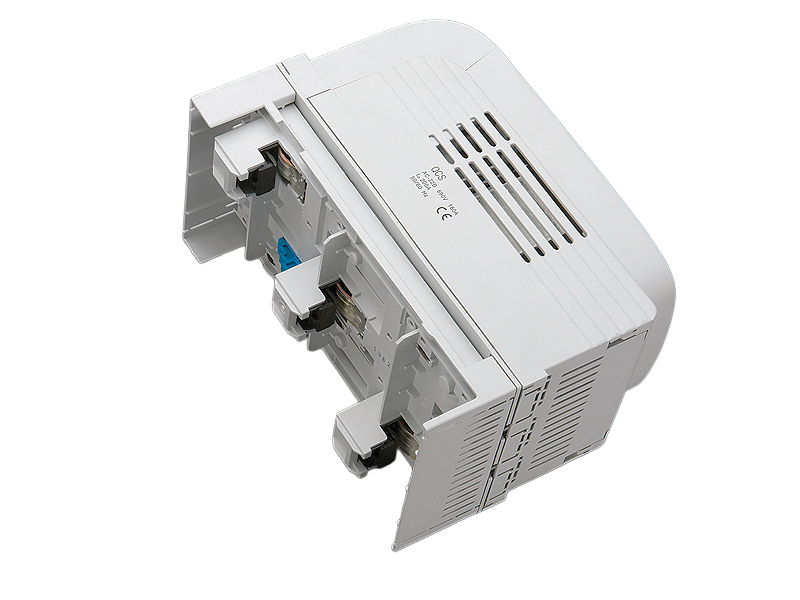

interruptor-seccionador de 3 polos

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33543 000

QUADRON 60Classic Speed

interruptor-seccionador de 3 polos

borne-brida, conexión inferior, para acoplamiento a puerta

160 A

double-breaking

operator independent switching (snap-action mechanism)

para barras 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

sistema

60Classic

ventajas del producto

With spring-controlled switch mechanism for frequent switching as per utilisation category "A"
Lockable in neutral position with up to 3 padlocks
FLAG indicator shows the switch setting double-breaking main contacts
Can be used as a mains disconnector as per IEC / EN 60204-1 (main switch)
Can also be used as an Emergency Off switch in combination with the door coupling twist handle
Main switch and Emergency Off switch only in combination with AC-23A/B
AC-23B (690V/125A), AC-23A (500V/125A)

CrossLink® adapter technology
Simple and safe clicking into place and making contact
Busbar supports can be mounted above each other for flat busbars

Switches can be installed 90° left/right horizontal, always with the same switch handle position

Compact dimensions (106mm wide)

grupo de producto	14
subgrupo	20

embalaje	1
EAN	4021267335434

ECLASS 14.0	27371403
ETIM 5.0	EC000216
ETIM 8.0	EC000216
ETIM 10.0	EC000216

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

tipo: QCS-160

EAC Type: QCS

Datos técnicos

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos electricos IEC
intensidad de corriente nominal (IEC):	160 A
tensión nominal (IEC) AC:	690 V

tensión nominal de aislamiento Ui AC:	800 V
tensión de pico Uimp:	8 kV

Utilisation category AC (IEC 60947-3) :

AC-23B (690V/125A)
AC-23A (500V/125A)
AC-22A (690V/160A)

corriente de cortocircuito condicional con fusibles (AC):	50 kA / 690 V (125 A)
aprobado con fusibles de característica:	gG
resistencia a corriente de pico en tiempo determinado Icw (1,0 s) max.:	4.5 kA
capacidad de cerrar a cortocircuito:	7 kA

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

further utilisation category DC (IEC 60947-3):

2 current paths (L1,L3) in series
DC-22B (220V/125A)

Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
When several devices are used side-by-side in continuous operation, the rated load factor specified in VDE 0660 Part 500 / EN 60 439-1, Table 1, must be observed.

datos mecánicos
An x A x P:	106 x 200 x 155
peso:	208,0 kg/100
Polaridad:	3 polos
para barras:	12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

grado de protección:

IP20

puntos de apriete
cage clamp connection
screw drive:	S4
wire stripping:	20 mm
min. cross-section:	1,5 mm²
max. cross-section:	70 mm²
re:	1.5 - 10 mm²
f:	1.5 - 70 mm²
f + AE:	1.5 - 70 mm²
(f + AE may not fit with max. cross-section)
Md min.:	5,0 Nm
Md max.:	6,0 Nm
Not suitable for aluminium cables !
Espacio de apriete:	13x13
lam. Cu width:	9 - 13 mm
lam. Cu thickness:	1 - 10 mm

cualidad de materiales
halogen-free:	No

Application notes

Not suitable for aluminium cables !

Links (Prices, CAD data)

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

connection accessories

33914 000
borne de conexión de 120 mm²
conexión frontal
para: QCS-NH00, QCS-160
Mas

further accessories

33908 000
interruptor de señalización para controlar el estado de conmutación
conmutador 250 V AC / 5 A, 30 V DC / 4 A
para: QCS-NH00, QCS-NH1, QCS-160, QCS-320
Mas

33910 000
actuador giratorio de acoplamiento a puerta
negra, con maneta
bloqueo de puerta puede ser activado, para candados
para: QCS-NH00, QCS-NH1, QCS-160, QCS-320
Mas

33911 000
actuador giratorio de acoplamiento a puerta
roja-amarillo, con maneta
bloqueo de puerta puede ser activado, para candados
para: QCS-NH00, QCS-NH1, QCS-160, QCS-320
Mas

33912 000
eje de prolongación, 290 mm de longitud
para: QCS-NH00, QCS-NH1, QCS-160, QCS-320, CP-PV
Mas

33913 000
eje de prolongación, 490 mm de longitud
para: QCS-NH00, QCS-NH1, QCS-160, QCS-320, CP-PV
Mas

https://pim.woehner.de/ES/INT/1000049485

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
