soporte para barras, lateral (35008)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 35008 000

soporte para barras, lateral

para barras 30 x 10, perfil en doble T y triple T

sistema

centre feed unit

grupo de producto 11
subgrupo 15
embalaje 2
EAN 4021267350086
ECLASS 6.1 27400607
ECLASS 7.1 27400607
ETIM 4.0 EC001166
ETIM 5.0 EC001166

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

UL

for UL feeder circuits >250V

tipo: Z1140-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020
datos electricos IEC
tensión nominal (IEC) AC: 690 V
tensión nominal de aislamiento Ui AC: 1000 V
tensión de pico Uimp: 8 kV

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

can also be used for 4-pole busbar systems
datos UL
Normas
UL 508
for UL feeder circuits >250V
datos electricos UL
tensión nominal (UL) AC: 600 V
frecuencia nominal (UL): 50 / 60 Hz
datos mecánicos
An x A x P: 30 x 300 x 300
peso: 458,0 kg/100
para barras: 30 x 10, perfil en doble T y triple T

Application notes

The scope of delivery includes fastening brackets, fastening screws and holders for covers.
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

accessories for mounting

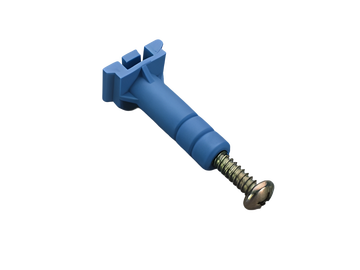

35017 000
soporte de tapa adicional
para alimentación central
Mas

Se utiliza para

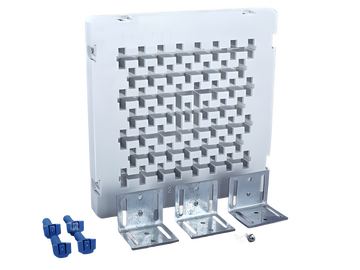

35009 000
soporte para barras, 4 polos, central
para barras: 30 x 10, perfil en doble T
Mas

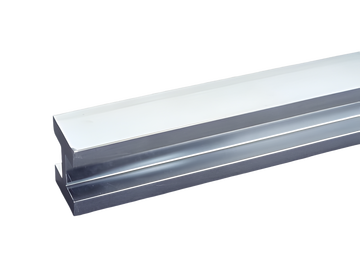

01831 000
barra perfil en doble T 720 mm²
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
longitud de 653 mm, estañada
Mas

01838 000
barra perfil en doble T 720 mm²
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
longitud de 453 mm, estañado
Mas

01188 000
barra perfil en triple T 1140 mm²
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
longitud de 453 mm, estañada
Mas

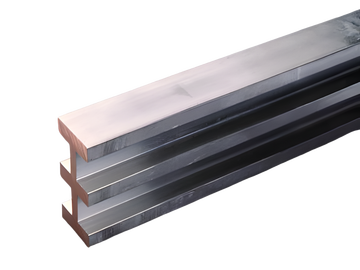

01189 000
barra perfil en triple T 1140 mm²
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
longitud de 653 mm, estañada
Mas
