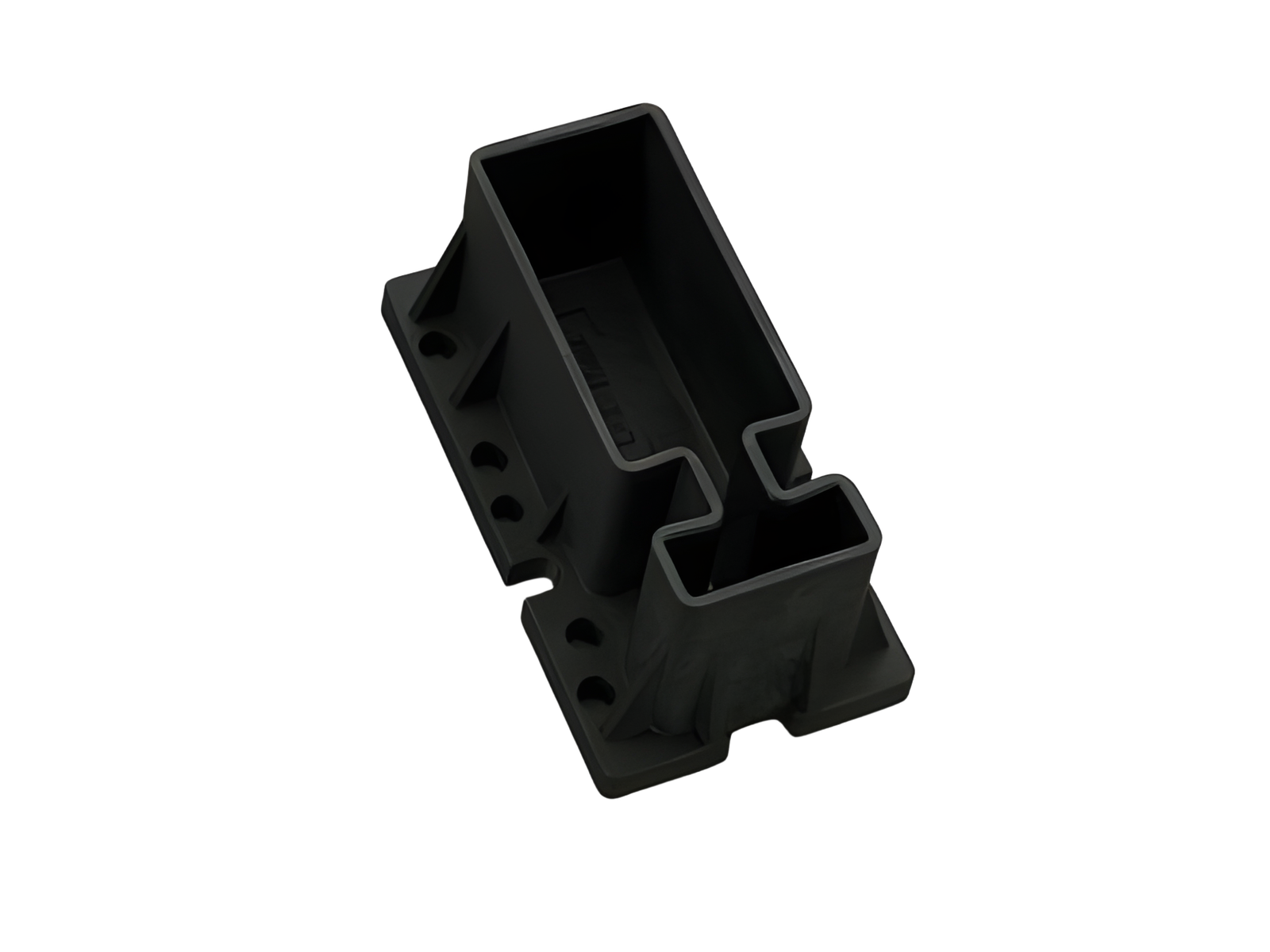

La imagen puede mostrar un producto similar.
Part No.: 01369000
soporte para barras 1 polo, lateral
para barras perfiladas
sistema
centre feed unit
| grupo de producto | 06 |
| subgrupo | 03 |
| embalaje | 6 |
| EAN | 4021267013691 |
| ECLASS 6.1 | 27400607 |
| ECLASS 7.1 | 27400607 |
| ETIM 4.0 | EC001166 |
| ETIM 5.0 | EC001166 |
Normas
IEC 61439-1:2020
Homologación CCC: no es obligatoria la certificación
| datos IEC | |
| Normas | |
| IEC 61439-1:2020 |
| datos electricos IEC | |
| tensión nominal (IEC) AC: | 690 V |
| tensión nominal de aislamiento Ui AC: | 1000 V |
| tensión de pico Uimp: | 8 kV |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 0,0 W.
(The power dissipation at full load would be 0,0 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) DC: | 1500 V |
| 7.5mm insulation between busbar and fixing plate |
| datos mecánicos | |
| An x A x P: | 109 x 60 x 50 |
| peso: | 11,0 kg/100 |
| La capacidad de aislamiento del artículo depende de las condiciones de la instalación. | |
|
Notas |
Tightening torque of the fastening screws of the busbar support 4Nm - 5Nm |
