conector tipo brida para cables de Cu (33165)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33165 000

conector tipo brida para cables de Cu

150 - 300 mm²

para QCB-NH2, LTS-F 400, LTS 630

grupo de producto	09
subgrupo	51

embalaje	1
EAN	4021267331658

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Datos técnicos

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos eléctricos

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

datos mecánicos
peso:	12,5 kg/100

puntos de apriete
min. cross-section:	150 mm²
max. cross-section:	300 mm²
rm:	150 - 300 mm²
f + AE:	150 - 300 mm²
(f + AE may not fit with max. cross-section)
Not suitable for aluminium cables !
lam. Cu width:	20 - 25 mm
lam. Cu thickness:	1 - 10 mm

Application notes

Not suitable for aluminium cables !

determined by main product

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Se utiliza para

33603 000
QUADRON^®60Classic
seccionador NH, talla 3, 630 A, montaje sobre barras, conexión superior / inferior
tornillo M12
Conexión cables por arriba o por abajo
para barras: 12, 20, 30 x 10 y barras perfiladas
Mas

33362 000

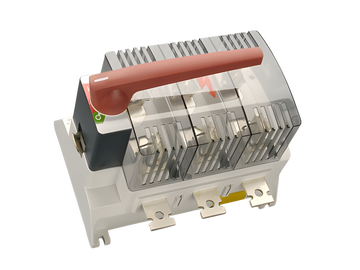

CAPUS^®Panel
seccionador con fusibles, 3 polos
tornillo M12, maneta roja
NH 3, 630 A
for mounting plate
Mas

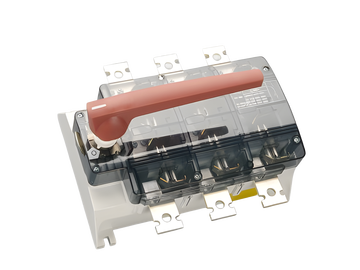

33358 000
CAPUS^®Panel
interruptor-seccionador de 3 polos
tornillo M12, maneta roja
800 A
for mounting plate
Mas

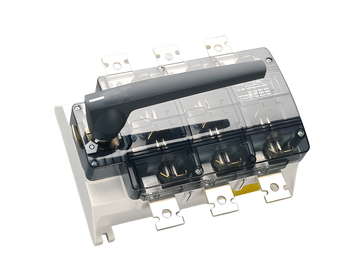

33336 000
CAPUS^®Panel
interruptor-seccionador de 3 polos
tornillo M12, maneta gris grafito
800 A
for mounting plate
Mas

33203 000
QUADRON^®Panel
seccionador NH, talla 3, 630 A, montaje en superficie
tornillo M12
for mounting plate
Mas

33151 000
QUADRON^®Panel
seccionador NH, talla 3, 630 A, montaje en superficie
tornillo M12
with electromechanical fuse monitoring
for mounting plate
Mas

33162 000
QUADRON^®60Classic
seccionador NH, talla 3, 630 A, montaje sobre barras, conexión superior / inferior
tornillo M12
with electromechanical fuse monitoring
Conexión cables por arriba o por abajo
para barras: 12, 20, 30 x 10 y barras perfiladas
Mas

33332 000
QUADRON^®Panel
seccionador NH, talla 3, 630 A, montaje en superficie
tornillo M12
with electronic fuse monitoring
for mounting plate
Mas

33327 000
QUADRON^®60Classic
seccionador NH, talla 3, 630 A, montaje sobre barras, conexión superior / inferior
tornillo M12
with electronic fuse monitoring
Conexión cables por arriba o por abajo
para barras: 12, 20, 30 x 10 y barras perfiladas
Mas

https://pim.woehner.de/ES/INT/1000047387

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
