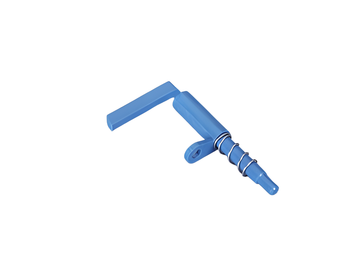

La imagen puede mostrar un producto similar.
Part No.: 33079000
QUADRON®60Classic
seccionador NH, talla 00, 160 A, montaje sobre barras, conexión superior / inferior
tornillo M8
adecuado para instalación de 5 polos
Conexión cables por arriba o por abajo
para barras 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
sistema
60Classic
| grupo de producto | 09 |
| subgrupo | 24 |
| embalaje | 1 |
| EAN | 4021267330798 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
homologaciónes
IEC (CB) , UL , VDE , CCC , DNV GL
for UL feeder circuits >250V
tipo: QCB-NH00
| para fusibles de tamaño: | NH 000, NH 00 |
| fusibles según norma: | IEC / HD 60269-2 |
| potencia disipada del fusible permitida: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| datos IEC | |
| Normas | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 160 A |
| tensión nominal (IEC) AC: | 690 V |
| tensión nominal (IEC) DC: | 440 V |
| tensión nominal de aislamiento Ui AC: | 800 V |
| tensión nominal de aislamiento Ui DC: | 500 V |
| tensión de pico Uimp: | 6 kV |
| corriente de cortocircuito condicional con fusibles (AC): | 50 kA / 690 V |
| 80 kA / 500 V (160 A) | |
| aprobado con fusibles de característica: | gG |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 11,3 W.
(The power dissipation at full load would be 17,7 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) DC: | 800 V |
| Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto. |
| Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Dauerbetrieb von mehreren Geräten nebeneinander ist der Bemessungsbelastungsfaktor nach VDE 0660 Teil 500 / EN60439-1, Tabelle 1 zu beachten. |
|
| System component: degree of protection IP30 at front as per DIN EN 60529, degree of protection near terminal depends on installation adapter module: front side degree of protection IP20 as per DIN EN 60529 (finger-safe) |
| datos UL | |
| Normas | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| datos electricos UL | |
| intensidad de corriente nominal (UL): | 160 A |
| tensión nominal (UL) AC: | 600 V |
| frecuencia nominal (UL): | 50 / 60 Hz |
| SCCR: | 100 kA |
| datos mecánicos | |
| An x A x P: | 106 x 200 x 97 |
| peso: | 100,0 kg/100 |
| Polaridad: | 3 polos |
| para barras: | 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas |
| grado de protección frontal: | IP30 |
Busbar connection:
externally tensioned contacting,
convenient click mechanism,
simple conversion of the combination bases from 5 to 10mm-thick busbars
| puntos de apriete | |
| Md min.: | 12,0 Nm |
| Md max.: | 14,0 Nm |
| Not suitable for aluminium cables ! | |
|
Schellenanschluß (im Lieferumfang enthalten): Cu 1,5 -70mm² rm, f+AE; lam. Cu 12x1-10; |
|
| Not suitable for aluminium cables ! | |
| Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto. | |
| potencia disipada del fusible permitida: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| for UL feeder circuits >250V | |
