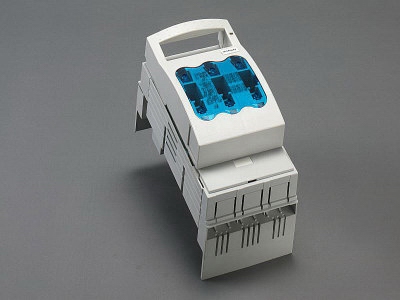

La imagen puede mostrar un producto similar.
Part No.: 33197000
seccionador NH, 160 A, montaje sobre barras
tornillo M8, terminal de salida superior / inferior
no longer available
ventajas del producto
For safe connection of the leads, the shock protection is split into 2.
Self-closing inspection holes are available in the cover.
| grupo de producto | 09 |
| subgrupo | 15 |
| embalaje | 1 |
| EAN | 4021267331979 |
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
| para fusibles de tamaño: | NH 000, NH 00 |
| fusibles según norma: | IEC / HD 60269-2 |
| potencia disipada del fusible permitida: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| datos IEC | |
| Normas | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 160 A |
| tensión nominal (IEC) AC: | 690 V |
| tensión nominal (IEC) DC: | 440 V |
| tensión nominal de aislamiento Ui AC: | 800 V |
| tensión nominal de aislamiento Ui DC: | 500 V |
| tensión de pico Uimp: | 6 kV |
| corriente de cortocircuito condicional con fusibles (AC): | 50 kA / 690 V |
| aprobado con fusibles de característica: | gG |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 8,3 W.
(The power dissipation at full load would be 13,0 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) DC: | 800 V |
| Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto. |
| Switching capacity/utilisation categories AC-23B (400V), AC-23B (500V/125A), AC-22B (690V), AC-21B (690V) DC-22B (220V), DC-22B (440V/125A), DC-21B (440V), DC specifications: 2 current paths (L1,L3) in series for fuse links IEC 60269-2-1 (I) / DIN VDE 0636-201 size 00 up to 12W power dissipation | |
| Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich. |
|
| Degree of protection IP30 at front, degree of protection near terminal depends on installation |
| datos mecánicos | |
| An x A x P: | 106 x 200 x 97 |
| peso: | 124,0 kg/100 |
| Polaridad: | 3 polos |
Type of fastening: patented click mechanism
| puntos de apriete | |
| screw connection | |
| M8 | |
| screw drive: | SW13 |
| Md min.: | 8,0 Nm |
| Md max.: | 10,0 Nm |
| Not suitable for aluminium cables ! | |
|
Accessories: |
|
| Not suitable for aluminium cables ! | |
| Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto. | |
| potencia disipada del fusible permitida: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
