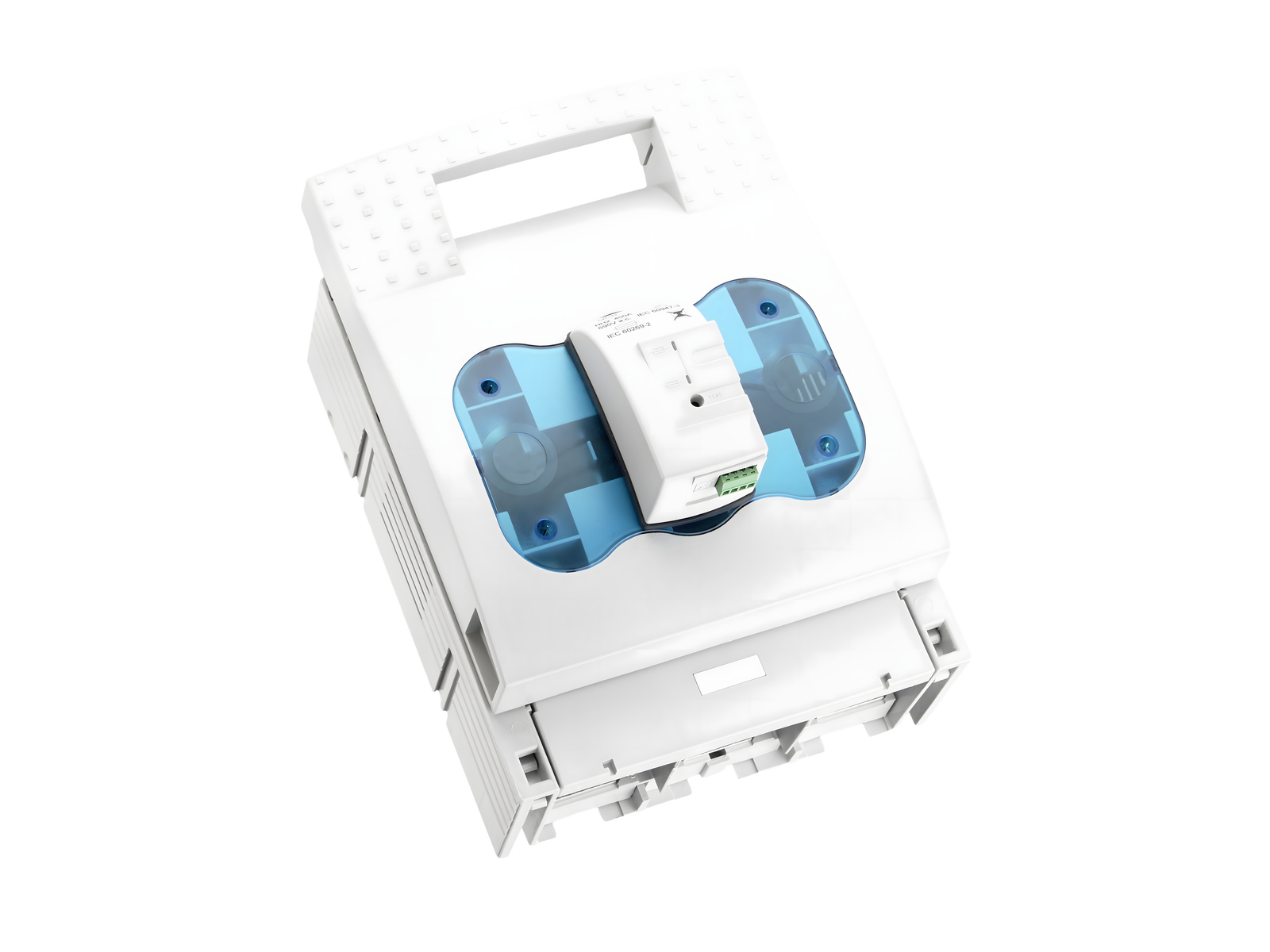

La imagen puede mostrar un producto similar.
Part No.: 33331 000
QUADRON®Panel
seccionador NH, talla 2, 400 A, montaje en superficie
tornillo M10
with electronic fuse monitoring
for mounting plate
sistema
Panel
ventajas del producto
For safe connection of the lines, the shock protection is split into 2.
Self-closing inspection holes are available in the cover.
| grupo de producto | 09 |
| subgrupo | 10 |
| embalaje | 1 |
| EAN | 4021267333317 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
homologaciónes
IEC (CB) , UL , CCC , DNV GL
for UL feeder circuits >250V
tipo: LTS-2
| para fusibles de tamaño: | NH 2 |
| fusibles según norma: | IEC / HD 60269-2 |
| live grip lugs required: | Sí |
| potencia disipada del fusible permitida: | 34 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| datos IEC | |
| Normas | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 400 A |
| tensión nominal (IEC) AC: | 690 V |
| tensión nominal (IEC) DC: | 250 V |
| tensión nominal de aislamiento Ui AC: | 800 V |
| tensión nominal de aislamiento Ui DC: | 250 V |
| tensión de pico Uimp: | 6 kV |
| Utilisation category AC (IEC 60947-3) : | AC-23B (400V) AC-22B (500 V) AC-21B (500 V) |
| corriente de cortocircuito condicional con fusibles (AC): | 50 kA / 690 V |
| aprobado con fusibles de característica: | gG |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 14,1 W.
(The power dissipation at full load would be 22,0 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) AC: | 725 V |
| tensión máxima (IEC) DC: | 262 V |
| Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto. |
| for fuse links IEC 60269-2-1 (I) / DIN VDE 0636-201 size 2 up to 34W power dissipation, with grip lugs under voltage | |
| Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich. |
|
| Schutzart IP30 frontseitig, im Anschlussbereich vom Einbau abhängig Elektronische Sicherungsüberwachung: - Zur Erkennung von Sicherungsausfällen mit Bemessungsspannung AC 100V bis AC 690V - Keine Hilfsenergie erforderlich; Versorgung über Netzspannung - Hilfskontakte potentialfrei - LED- Blinkmelder (rot/grün) - Testtaster - Weitere Informationen unter Downloads / Datenblatt |
| datos UL | |
| Normas | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| datos electricos UL | |
| intensidad de corriente nominal (UL): | 400 A |
| tensión nominal (UL) AC: | 600 V |
| frecuencia nominal (UL): | 50 / 60 Hz |
| SCCR: | 100 kA |
| datos mecánicos | |
| An x A x P: | 210 x 288 x 169 |
| peso: | 380,0 kg/100 |
| Polaridad: | 3 polos |
| Mounting: | for mounting plate |
| grado de protección frontal: | IP30 |
| puntos de apriete | |
| screw connection | |
| M10 | |
| screw drive: | SW16 |
| Md min.: | 30,0 Nm |
| Md max.: | 35,0 Nm |
| Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto. | |
| live grip lugs required: | Sí |
| potencia disipada del fusible permitida: | 34 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| for UL feeder circuits >250V | |
