seccionador NH, talla 1, 250 A, montaje en superficie (33393)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33393 000

QUADRON®Panel

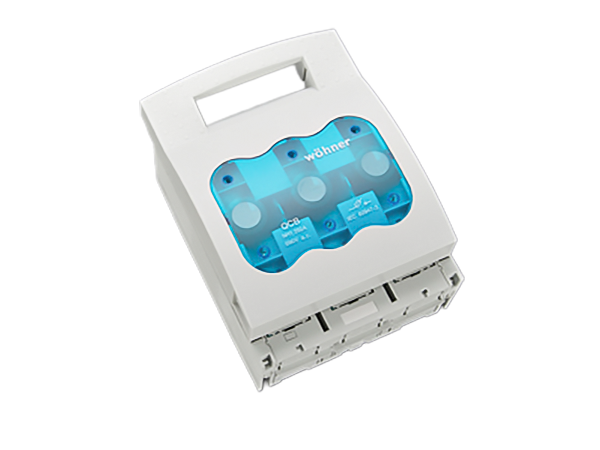

seccionador NH, talla 1, 250 A, montaje en superficie

borne-brida

for mounting plate

sistema

Panel

ventajas del producto

For safe connection of the leads, the shock protection is split into 2.
Self-closing inspection holes are available in the cover.

grupo de producto 09
subgrupo 06
embalaje 1
EAN 4021267333935
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001040
ETIM 5.0 EC001040

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

homologaciónes

IEC (CB) , UL , VDE , CCC , DNV GL

for UL feeder circuits >250V

tipo: QCB-NH1

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2012010302563561

Datos técnicos

para fusibles de tamaño: NH 1
fusibles según norma: IEC / HD 60269-2
potencia disipada del fusible permitida: 23 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
datos IEC
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
datos electricos IEC
intensidad de corriente nominal (IEC): 250 A
tensión nominal (IEC) AC: 690 V
tensión nominal (IEC) DC: 440 V
tensión nominal de aislamiento Ui AC: 800 V
tensión nominal de aislamiento Ui DC: 500 V
tensión de pico Uimp: 6 kV
Utilisation category AC (IEC 60947-3) : AC-22B (400 V)
AC-23B (400 V / 160 A)
AC-21B (690 V)
AC-20B (1000 V) at pollution degree 2

to obtain a higher utilisation category the product can be retrofitted with arcing chambers (see accessories)

visible information required if used at more than 690V AC: do not switch under load
Utilisation category DC (IEC 60947-3) : DC specifications: 2 current paths (L1,L3) in series
DC-20B (440V)
DC-20B (1000V) at pollution degree 2

visible information required if used at more than 440V DC: do not switch under load
corriente de cortocircuito condicional con fusibles (AC): 100 kA / 690 V
aprobado con fusibles de característica: gG
resistencia a corriente de pico Ipk máx. : 13.7 kA
resistencia a corriente de pico en tiempo determinado Icw (1,0 s) max.: 8.1 kA
Icw approved with: Trennmesser

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 9,0 W.

(The power dissipation at full load would be 14,1 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.
tensión máxima (IEC) AC: 725 V
tensión máxima (IEC) DC: 800 V
Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.
Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage.
Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich.
Degree of protection IP30 at front, degree of protection near terminal depends on installation
datos UL
Normas
UL 4248-1
for UL feeder circuits >250V
datos electricos UL
intensidad de corriente nominal (UL): 250 A
tensión nominal (UL) AC: 600 V
frecuencia nominal (UL): 50 / 60 Hz
SCCR: 100 kA
datos mecánicos
An x A x P: 184 x 243 x 112
peso: 191,0 kg/100
Polaridad: 3 polos
Mounting: for mounting plate
grado de protección frontal: IP30
puntos de apriete
cage clamp connection
screw drive: S4
wire stripping: 22 mm
min. cross-section: 35 mm²
max. cross-section: 185 mm²
rm: 35 - 150 mm²
f: 70 - 185 mm²
f + AE: 35 - 120 mm²
(f + AE may not fit with max. cross-section)
Md min.: 9,6 Nm
Md max.: 14,4 Nm
Not suitable for aluminium cables !
Espacio de apriete: 24,5 x 12

Application notes

Not suitable for aluminium cables !
Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.
potencia disipada del fusible permitida: 23 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
for UL feeder circuits >250V
