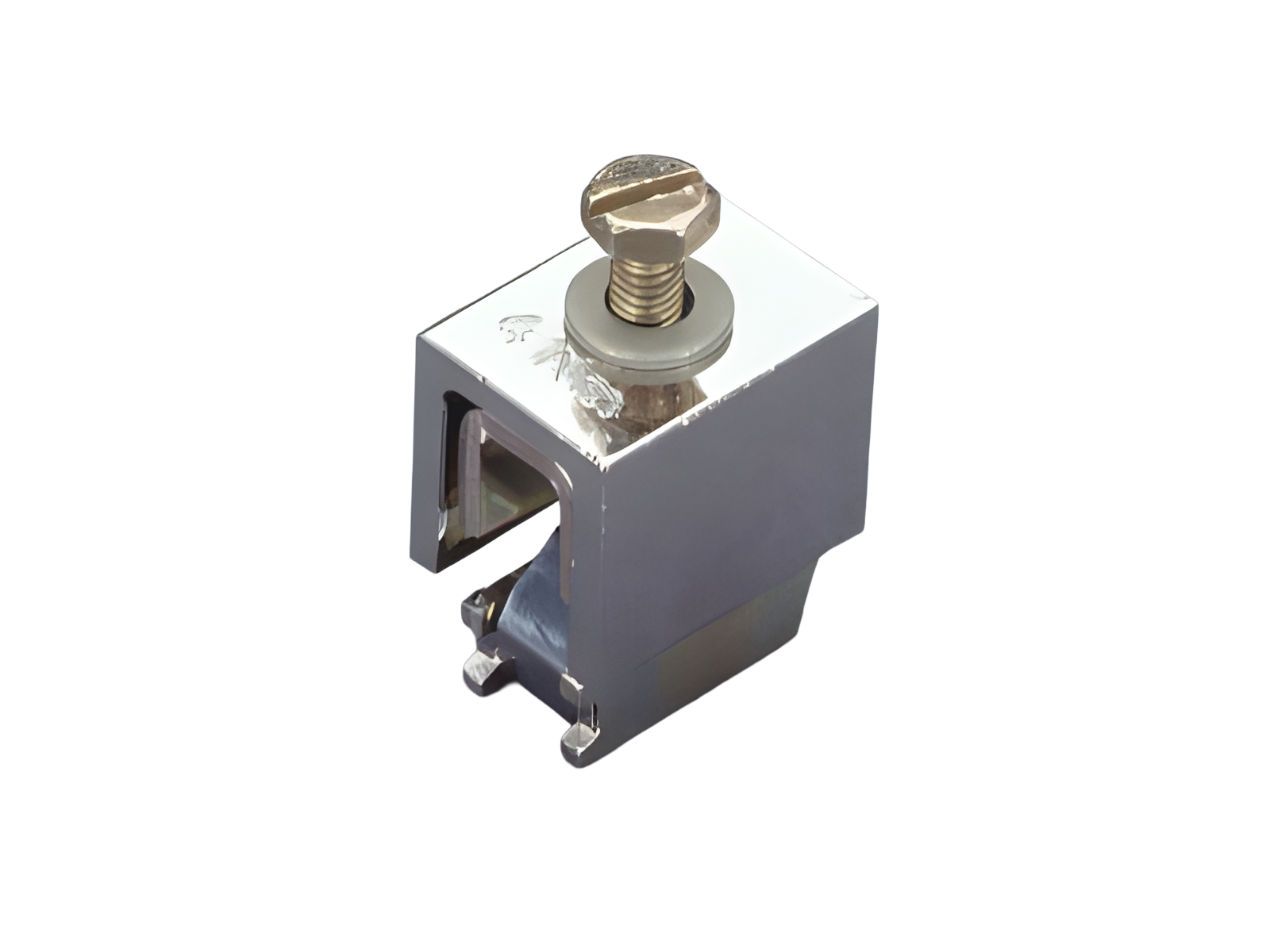

La imagen puede mostrar un producto similar.
Part No.: 01514000
conexión atornillada a presión, para terminales de cable
M8
para barras 12, 15, 20, 25, 30 x 10 y barras perfiladas
sistema
60Classic, centre feed unit, 100Energy
| grupo de producto | 07 |
| subgrupo | 28 |
| embalaje | 20 |
| EAN | 4021267015145 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Normas
IEC 61439-1:2020
homologaciónes
DNV GL
Homologación CCC: no es obligatoria la certificación
| datos IEC | |
| Normas | |
| IEC 61439-1:2020 |
| datos electricos IEC | |
| tensión nominal (IEC) AC: | 690 V |
| resistencia a corriente de pico Ipk máx. : | 35.5 kA |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 0,3 W.
(The power dissipation at full load would be 0,5 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) AC: | 1000 V |
| tensión máxima (IEC) DC: | 1500 V |
| máxima intensidad de corriente (IEC): | 490 A |
| datos mecánicos | |
| An x A x P: | 30 x 32 x 36 |
| peso: | 16,5 kg/100 |
| para barras: | 12, 15, 20, 25, 30 x 10 y barras perfiladas |
Screw M8, 8mm available length
| puntos de apriete | |
| screw connection | |
| M8 | |
| screw drive: | SW13 |
| Espacio de apriete: | M8 x 8 |
|
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions. |
|
| Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions. |
|
| La capacidad de aislamiento del artículo depende de las condiciones de la instalación. | |
