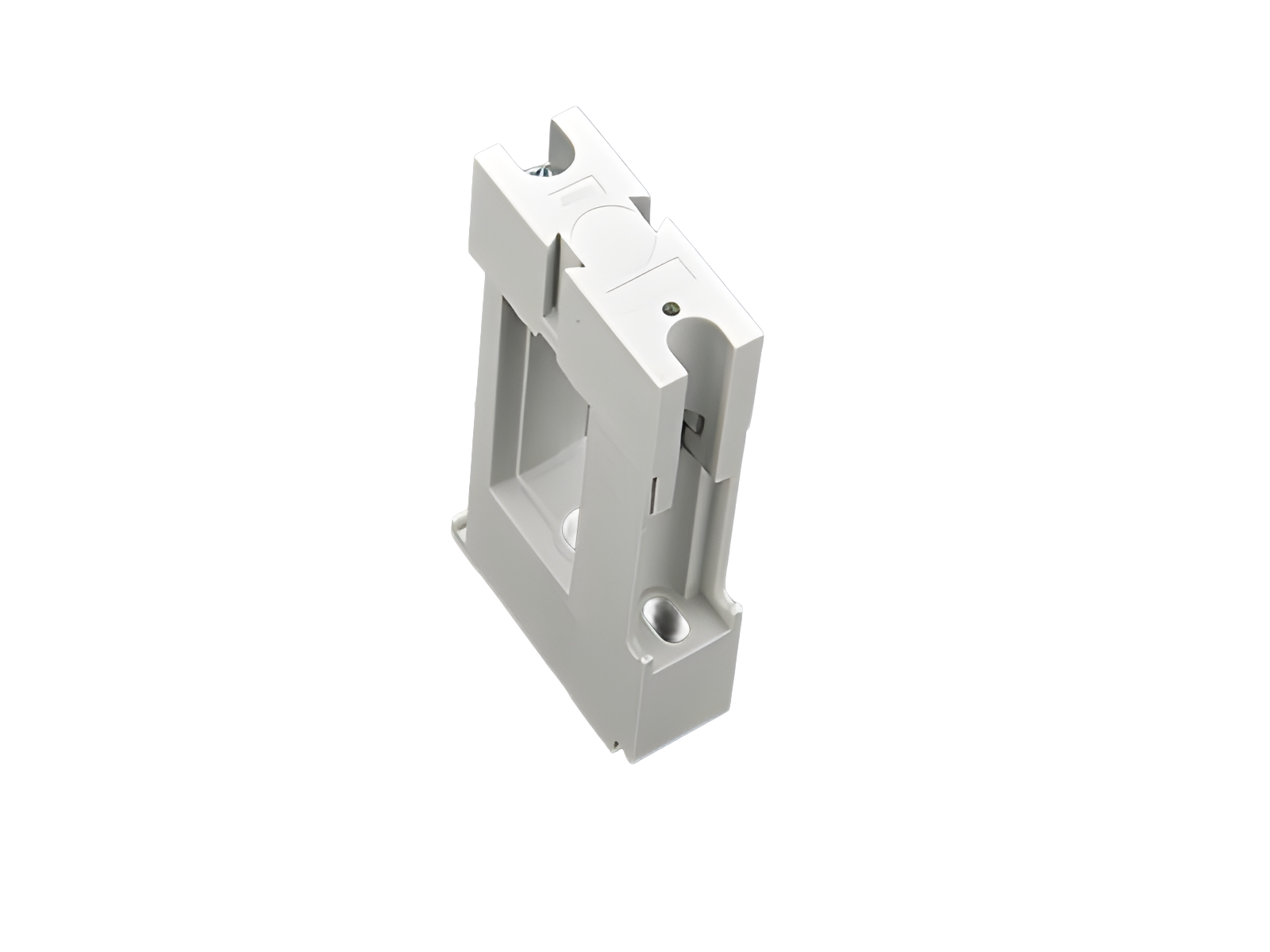

La imagen puede mostrar un producto similar.
Part No.: 01132000
soporte para barras
1 polo, para fijar a 01232 y montaje individual
para barras Perfil en triple T
sistema
60Classic
ventajas del producto
Suitable as centre support, with internal screw holes.
Can be used for connection to 3-pole busbar support 01 232.
| grupo de producto | 06 |
| subgrupo | 03 |
| embalaje | 4 |
| EAN | 4021267011321 |
| ECLASS 6.1 | 27400607 |
| ECLASS 7.1 | 27400607 |
| ETIM 4.0 | EC001166 |
| ETIM 5.0 | EC001166 |
Normas
IEC 61439-1:2020
UL 508
homologaciónes
UL , DNV GL
for UL feeder circuits >250V
tipo: S645-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
Homologación CCC: no es obligatoria la certificación
| datos IEC | |
| Normas | |
| IEC 61439-1:2020 |
| datos electricos IEC | |
| tensión nominal (IEC) AC: | 800 V |
| frecuencia nominal (IEC): | 50 / 60 Hz |
| tensión nominal de aislamiento Ui AC: | 1000 V |
| tensión de pico Uimp: | 8 kV |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 0,0 W.
(The power dissipation at full load would be 0,0 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) DC: | 1500 V |
| Kurzschlussfestigkeit IEC / EN : Ipk = 47 kA (4 Schienenträger im Abstand von 500 mm) Kurzschlussfestigkeit UL : SCCR = 18 kA (2 Schienenträger im Abstand von 700 mm) |
| datos UL | |
| Normas | |
| UL 508 |
| for UL feeder circuits >250V |
| datos electricos UL | |
| tensión nominal (UL) AC: | 600 V |
| frecuencia nominal (UL): | 50 / 60 Hz |
| datos mecánicos | |
| An x A x P: | 26 x 73 x 141 |
| peso: | 15,0 kg/100 |
| Polaridad: | 1 polos |
| para barras: | Perfil en triple T |
| La capacidad de aislamiento del artículo depende de las condiciones de la instalación. | |
| for UL feeder circuits >250V |
