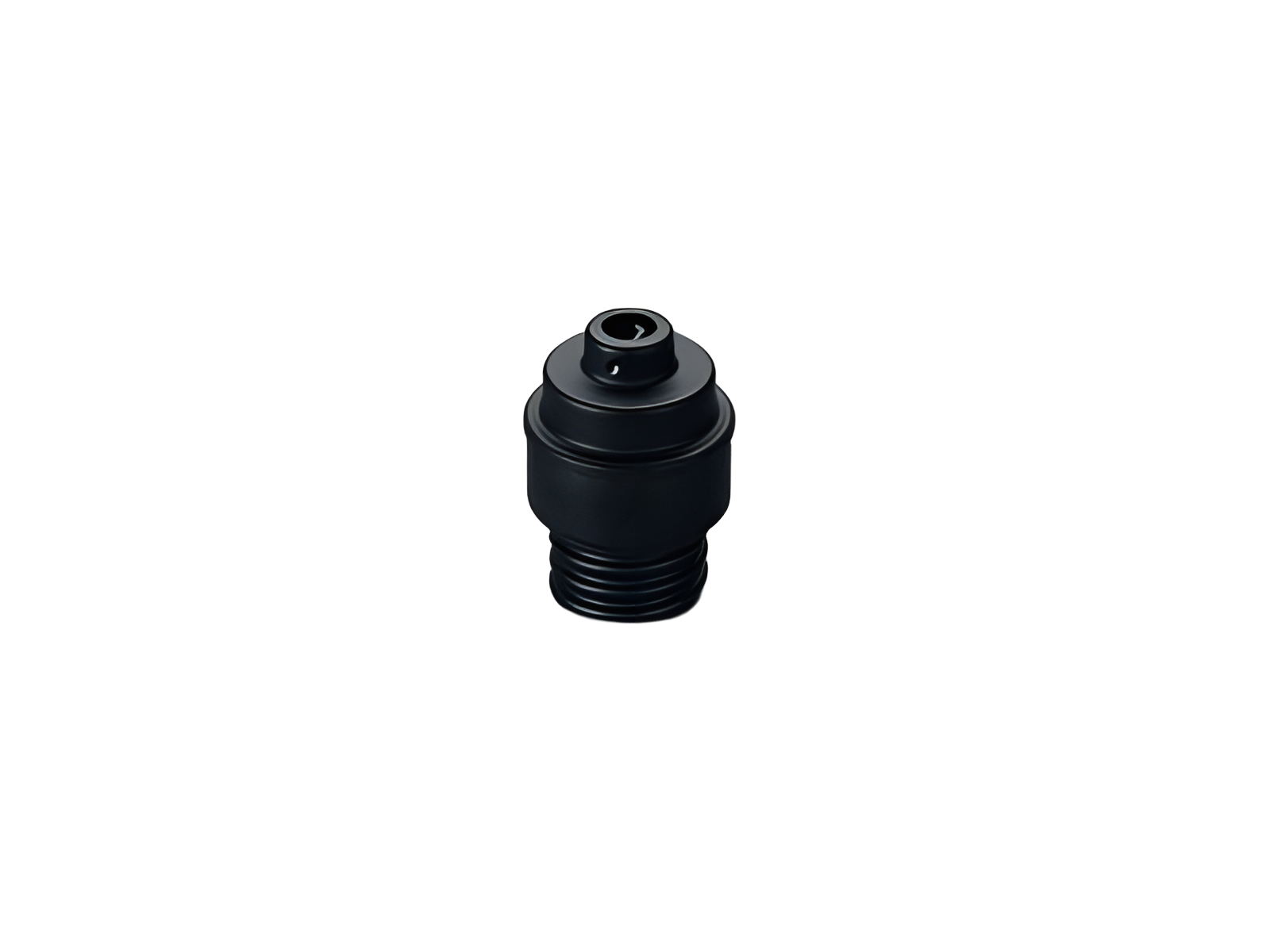

tapa de cierre D02, modelo para empresas de servicios públicos (31904)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 31904000

tapa de cierre D02, modelo para empresas de servicios públicos

400 V

E 18

grupo de producto 22
subgrupo 05
embalaje 36
EAN 4021267319045
ECLASS 6.1 27142115
ECLASS 7.1 27142115
ETIM 4.0 EC001643
ETIM 5.0 EC001643

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Datos técnicos

tamaño: D02 / E 18
datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
datos electricos IEC
tensión nominal (IEC) AC: 400 V
tensión nominal (IEC) DC: 250 V

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

datos mecánicos
peso: 1,1 kg/100

Application notes

short-circuit withstandability: not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

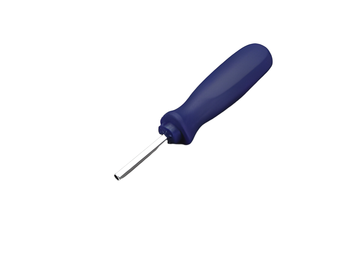

31907000
llave de tapa de cierre
modelo de D y D0 para empresas de servicios públicos
Mas

Se utiliza para

01492000
CUSTO®60Classic
base para fusibles D0, montaje en embarrado, 27 mm
E 18/3P
para barras: 12, 15, 20, 25, 30 x 10 y barras perfiladas
Mas

01058000
CUSTO®60Classic
base para fusibles D0, montaje en embarrado, 36 mm
E 18/3P
para barras: 12, 15, 20, 25, 30 x 10 y barras perfiladas
Mas

01498000
CUSTO®60Classic
base para fusibles D0, montaje en embarrado, 36 mm
con cinta de distancia
E 18/3P
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

31936000
CUSTO®60Classic
base para fusibles D0, montaje en embarrado, 36 mm
E 18 / 63 A
protección contra contacto
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

31554000
CUSTO®30Compact
base para fusibles D0, montado en embarrado, 36 mm
E 18 / 63 A
protección contra contacto
para barras: 12 x 5, 10
Mas

31935000
CUSTO®60Classic
base para fusibles D0, montaje en embarrado, 27 mm
E 18 / 63 A
protección contra contacto
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

01647000
CUSTO®60Classic
base para fusibles D0, montaje en embarrado, 27 mm
E 18/3P
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas
