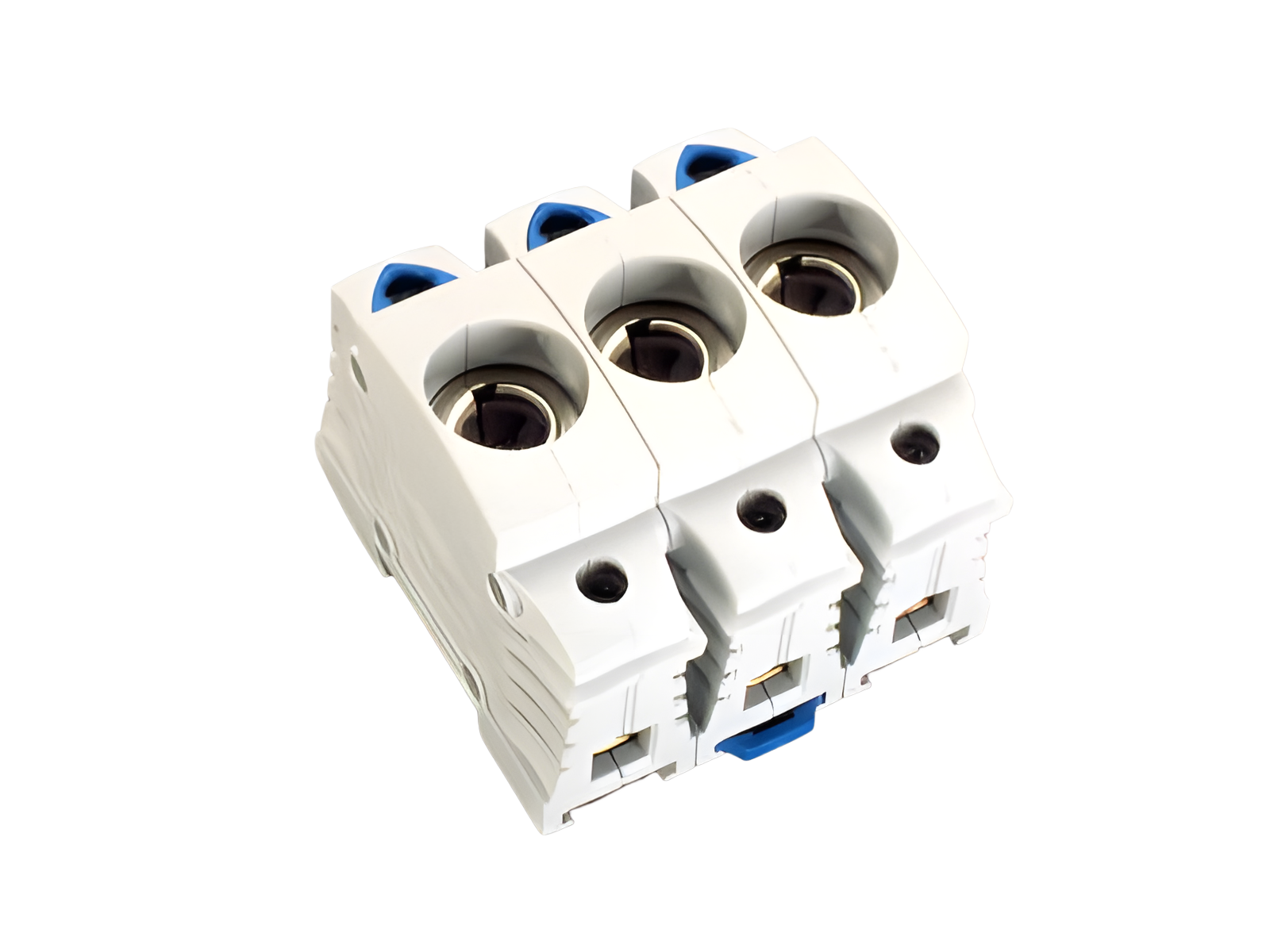

base para fusibles D0, montaje en instalaciones de mando

La imagen puede mostrar un producto similar.

Descripción

Part No.: 31288 000

TRITON Panel

base para fusibles D0, montaje en instalaciones de mando

E 14 / 16 A / 3P

protección contra contacto conforme a DGUV V3

for mounting rail

sistema

Panel

ventajas del producto

large clamping range, holder for label

grupo de producto 02
subgrupo 15
embalaje 3
EAN 4021267312886
ECLASS 14.0 27142120
ETIM 5.0 EC001644
ETIM 8.0 EC001644
ETIM 10.0 EC001644

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

homologaciónes

CCC , DNV GL

tipo: 1413

EAC Type: D0

Datos técnicos

para fusibles de tamaño: D0
fusibles según norma: IEC / HD 60269-3
potencia disipada del fusible permitida: 2,5 W
datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
datos electricos IEC
intensidad de corriente nominal (IEC): 16 A
tensión nominal (IEC) AC: 400 V
tensión nominal (IEC) DC: 250 V
tensión de pico Uimp: 6 kV
aprobado con fusibles de característica: gG
corriente de cortocircuito cuando se protege por fusibles: 50 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0,8 W.

(The power dissipation at full load would be 1,2 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.
tensión máxima (IEC) AC: 440 V
tensión máxima (IEC) DC: 262 V
max. permitted operation temperature 55°C

La dirección de alimentación marcada en el producto debe ser estrictamente tenida en cuenta.
datos mecánicos
An x A x P: 81 x 80 x 55
peso: 38,4 kg/100
Polaridad: 3 polos
Mounting: for mounting rail
puntos de apriete
cage clamp connection
screw drive: PZ2
min. cross-section: 1,5 mm²
max. cross-section: 35 mm²
re: 1.5 - 10 mm²
f: 1.5 - 35 mm²
f + AE: 1.5 - 35 mm²
(f + AE may not fit with max. cross-section)
Md min.: 3,2 Nm
Md max.: 4,8 Nm
Not suitable for aluminium cables !
cualidad de materiales
Material: Plastic
halogen-free: Yes

Application notes

Not suitable for aluminium cables !
potencia disipada del fusible permitida: 2,5 W
