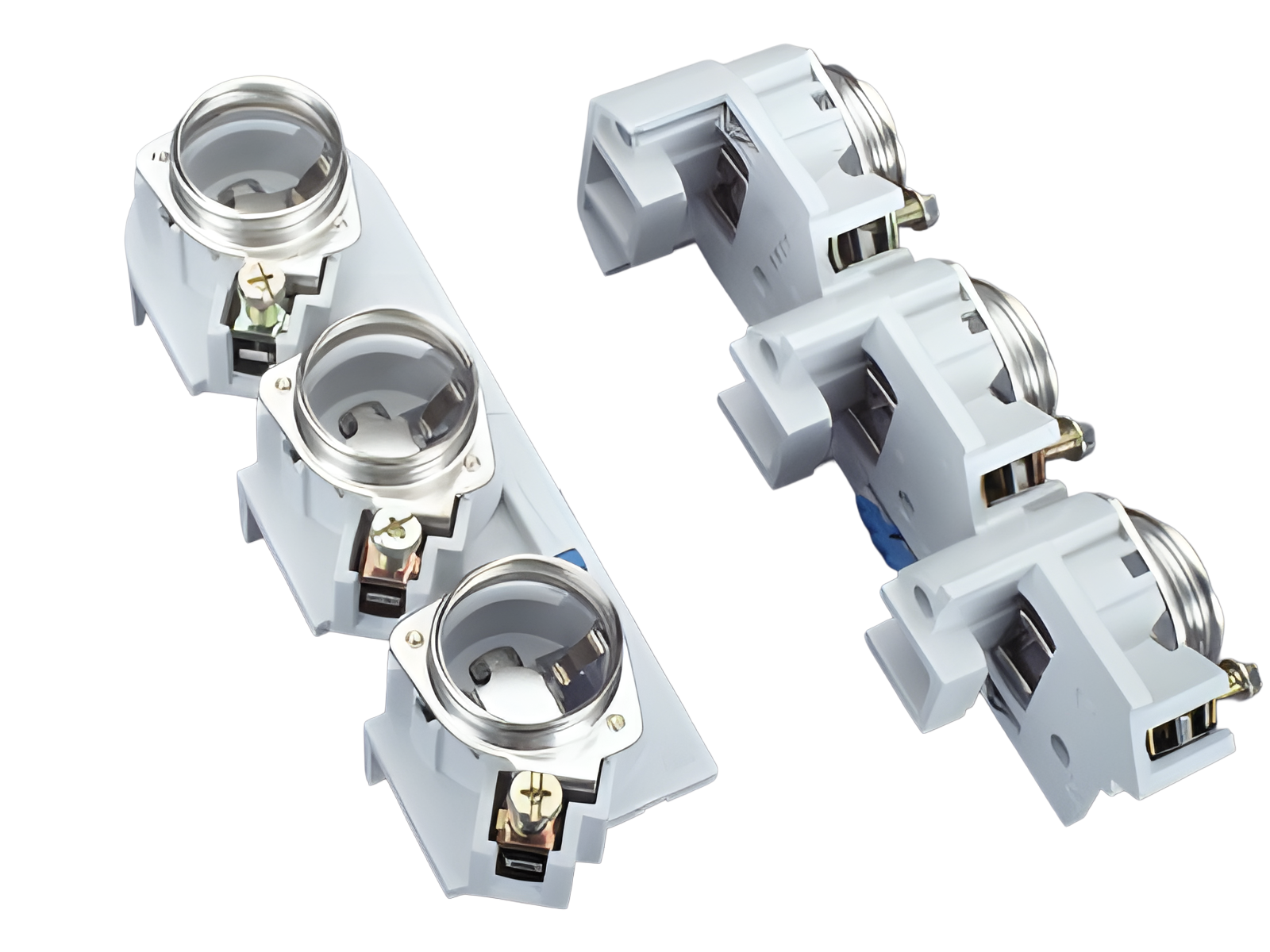

La imagen puede mostrar un producto similar.
Part No.: 31409000
CUSTO®60Classic
base para fusibles D, montaje en embarrado, 57 mm
para embarrado 10 mm, anillo de ajuste
E 33/3P
para barras 12, 15, 20, 25, 30 x 10 y barras perfiladas
sistema
60Classic
| grupo de producto | 01 |
| subgrupo | 24 |
| embalaje | 10 |
| EAN | 4021267314095 |
| ECLASS 6.1 | 27142103 |
| ECLASS 7.1 | 27142103 |
| ETIM 4.0 | EC000094 |
| ETIM 5.0 | EC000094 |
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
homologaciónes
DNV GL
| fusibles según norma: | IEC / HD 60269-3 |
| potencia disipada del fusible permitida: | 7 W |
| datos IEC | |
| Normas | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019 |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 63 A |
| tensión nominal (IEC) AC: | 500 V |
| tensión nominal (IEC) DC: | 500 V |
| tensión de pico Uimp: | 4 kV |
| aprobado con fusibles de característica: | gG |
| corriente de cortocircuito cuando se protege por fusibles: | 50 kA |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 6,4 W.
(The power dissipation at full load would be 10,0 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) AC: | 725 V |
| tensión máxima (IEC) DC: | 630 V |
| Contacting of the fuse links on the busbar via silvered copper plate | |
| for fuse links and gauge rings as per DIN VDE 0636-3 IEC / HD 60269-3 | |
| as per DIN VDE 0636 Part 3011, also 690V |
| datos mecánicos | |
| An x A x P: | 57 x 200 x 43 |
| peso: | 31,6 kg/100 |
| Polaridad: | 3 polos |
| para barras: | 12, 15, 20, 25, 30 x 10 y barras perfiladas |
Type of fastening: Click mechanism protects against movement Contact pressure provided by screw cap Tightening torque of box terminals 3 Nm
| puntos de apriete | |
| Not suitable for aluminium cables ! |
| There must be a clearance of at least 10 mm above the article to remove it from the busbar system. | |
| Not suitable for aluminium cables ! | |
| potencia disipada del fusible permitida: | 7 W |
