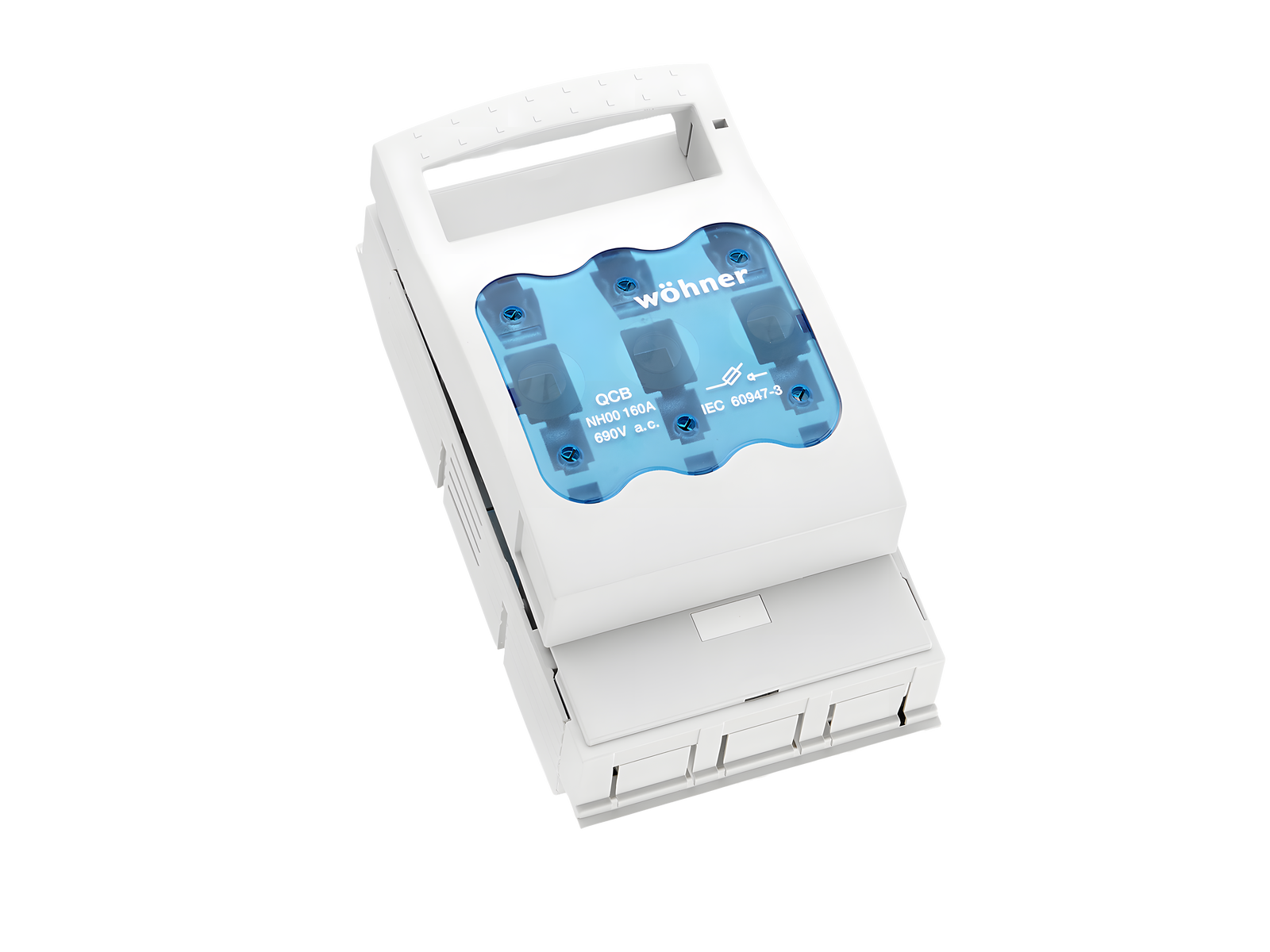

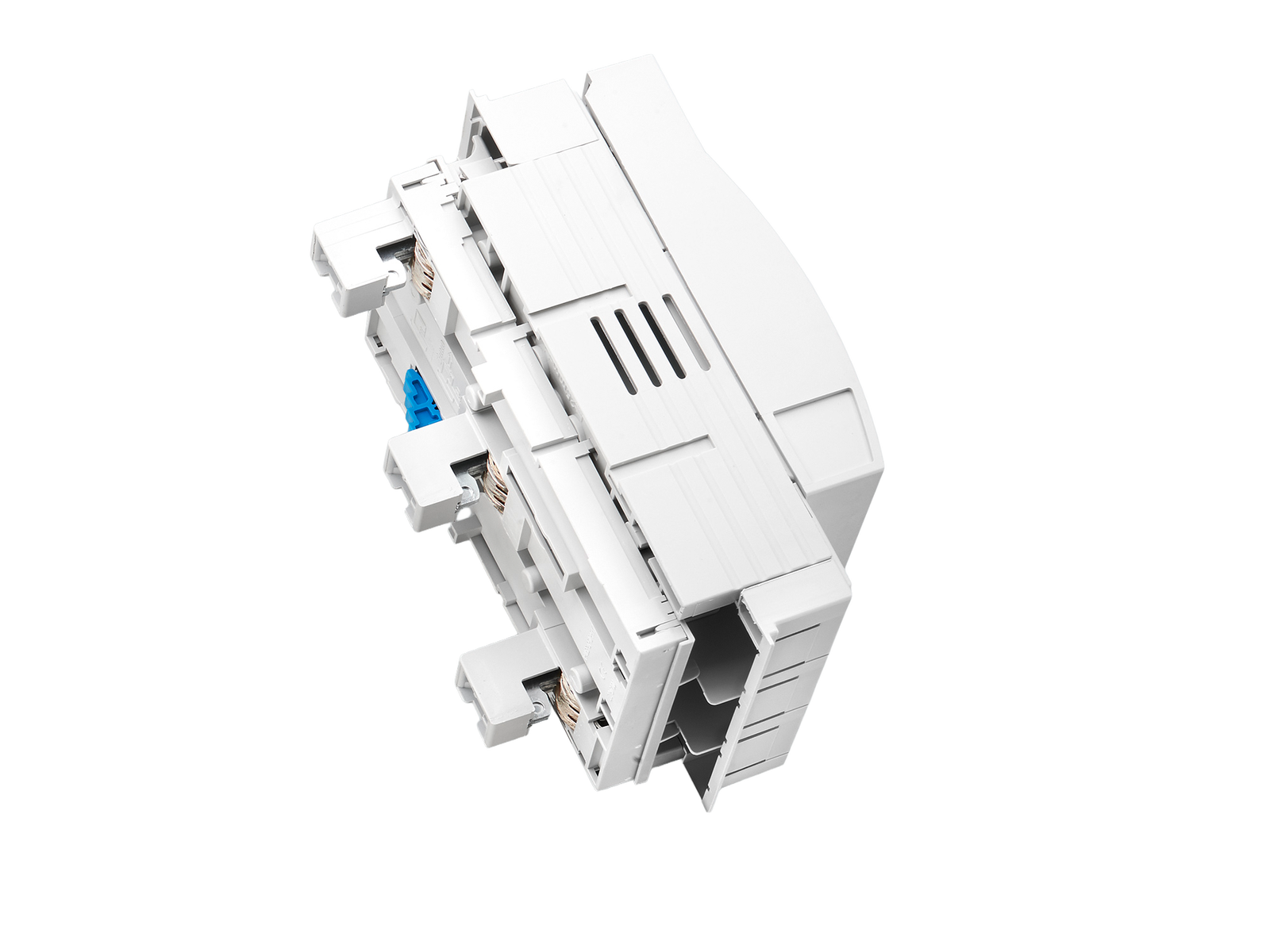

seccionador NH, talla 00, 160 A, montaje sobre barras, conexión superior / inferior (33079)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33079 000

QUADRON^®60Classic

seccionador NH, talla 00, 160 A, montaje sobre barras, conexión superior / inferior

tornillo M8

adecuado para instalación de 5 polos

Conexión cables por arriba o por abajo

para barras 12, 15, 20, 25, 30 x 5, 10

sistema

60Classic

grupo de producto	09
subgrupo	24

embalaje	1
EAN	4021267330798

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001040
ETIM 5.0	EC001040

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

homologaciónes

IEC (CB) , UL , VDE , CCC

for UL feeder circuits >250V

tipo: QCB-NH00

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2010010302403934

Datos técnicos

para fusibles de tamaño:	NH 000, NH 00
fusibles según norma:	IEC / HD 60269-2
potencia disipada del fusible permitida:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos electricos IEC
intensidad de corriente nominal (IEC):	160 A
tensión nominal (IEC) AC:	690 V

tensión nominal (IEC) DC:

440 V

tensión nominal de aislamiento Ui AC:	800 V
tensión nominal de aislamiento Ui DC:	500 V
tensión de pico Uimp:	6 kV

corriente de cortocircuito condicional con fusibles (AC):	50 kA / 690 V
	80 kA / 500 V (160 A)
aprobado con fusibles de característica:	gG
resistencia a corriente de pico en tiempo determinado Icw (1,0 s) max.:	5 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 11,3 W.

(The power dissipation at full load would be 17,7 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) DC:

800 V

Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.

Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Dauerbetrieb von mehreren Geräten nebeneinander ist der Bemessungsbelastungsfaktor nach VDE 0660 Teil 500 / EN60439-1, Tabelle 1 zu beachten.
System component: degree of protection IP30 at front as per DIN EN 60529, degree of protection near terminal depends on installation adapter module: front side degree of protection IP20 as per DIN EN 60529 (finger-safe)

datos UL
Normas
UL 4248-1

for UL feeder circuits >250V

datos electricos UL
intensidad de corriente nominal (UL):	160 A
tensión nominal (UL) AC:	600 V
frecuencia nominal (UL):	50 / 60 Hz

SCCR:

100 kA

datos mecánicos
An x A x P:	106 x 200 x 97
peso:	100,0 kg/100
Polaridad:	3 polos
para barras:	12, 15, 20, 25, 30 x 5, 10

grado de protección frontal:

IP30

Busbar connection:
externally tensioned contacting,
convenient click mechanism,
simple conversion of the combination bases from 5 to 10mm-thick busbars

puntos de apriete
screw connection
M8
Md min.:	12,0 Nm
Md max.:	14,0 Nm

Application notes

Basado en la capacidad de conmutación en AC y DC y considerando las condiciones de sobrecarga dadas por las normas arriba mencionadas, se han de respetar las siguientes distancias a las partes metálicas puestas a tierra:
se requiere espacio libre por arriba:	30 mm
se requiere espacio libre a los lados:	15 mm
Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.

potencia disipada del fusible permitida:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.


for UL feeder circuits >250V

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| Dimensioned drawing #2

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

connection accessories

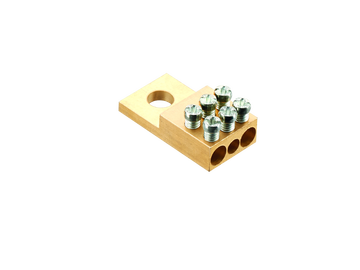

01182 000
regleta de terminales para conexión atornillada M8
1x 2.5 - 16 mm² + 2x 2.5 - 25 mm²
NH 00
Mas

33224 000
borne prismático, individual, para cables de Cu
16 - 70 mm²
NH 00
Mas

79811 000
tapa para terminales de cables, acoplable a la parte superior / inferior
NH 00
para: 33200, 33208, 33329, 33394, 33398, 33420
Mas

covers

33315 000
tapa embellecedora, 2 piezas
para NH-LTS, talla 00
talla 00
Mas

33317 000
moldura embellecedora, acoplable en la parte lateral
para NH-LTS, talla 00
talla 00
Mas

78105 000
marco embellecedor, doble
232 x 210, no para 33221, 33222
talla 00
Mas

78893 000
marco embellecedor, individual
130 x 210, no para 33221, 33222
talla 00
Mas

further accessories

03849 000
bloqueo de la maneta
para alambre de precintos
talla 00
Mas

33156 000
interruptor de señalización
conmutador 250 V AC / 5 A, 30 V DC / 4 A
Mas

https://pim.woehner.de/ES/INT/1000047000

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
