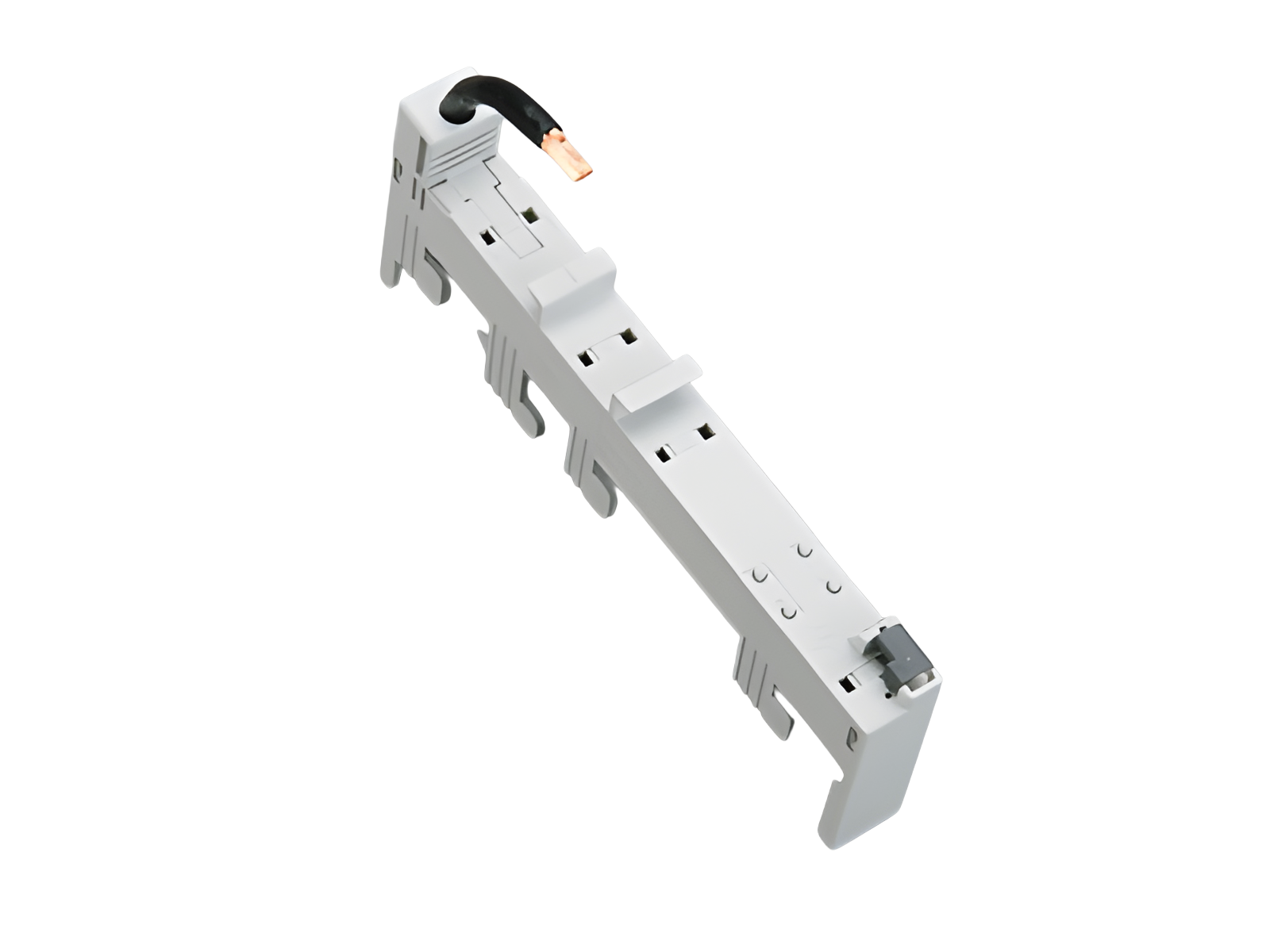

adaptador para embarrado, 1 polo, 63 A (32630)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 32630 000

EQUES^®30Compact

adaptador para embarrado, 1 polo, 63 A

1 carril DIN fijo

18 x 160 / 10 mm²

para barras 12 x 5

sistema

30Compact 5P

grupo de producto	05
subgrupo	20

embalaje	12
EAN	4021267326302

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Homologaciónes

Normas

IEC 61439-1:2020

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos electricos IEC
intensidad de corriente nominal (IEC):	63 A
tensión nominal (IEC) AC:	690 V

tensión nominal de aislamiento Ui AC:	800 V
tensión de pico Uimp:	6 kV

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 1,6 W.

(The power dissipation at full load would be 2,5 W.)

datos mecánicos
An x A x P:	18 x 160 x 73
peso:	6,6 kg/100
Polaridad:	1 polos
para barras:	12 x 5

for circuit breakers

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

further accessories

31390 000
set de conectores
conector para crear adaptadores multipolares (100 piezas)
para 50 conexiones
Mas

32633 000
módulo lateral
para adaptadores para embarrados de un solo polo
9 x 160
Mas
