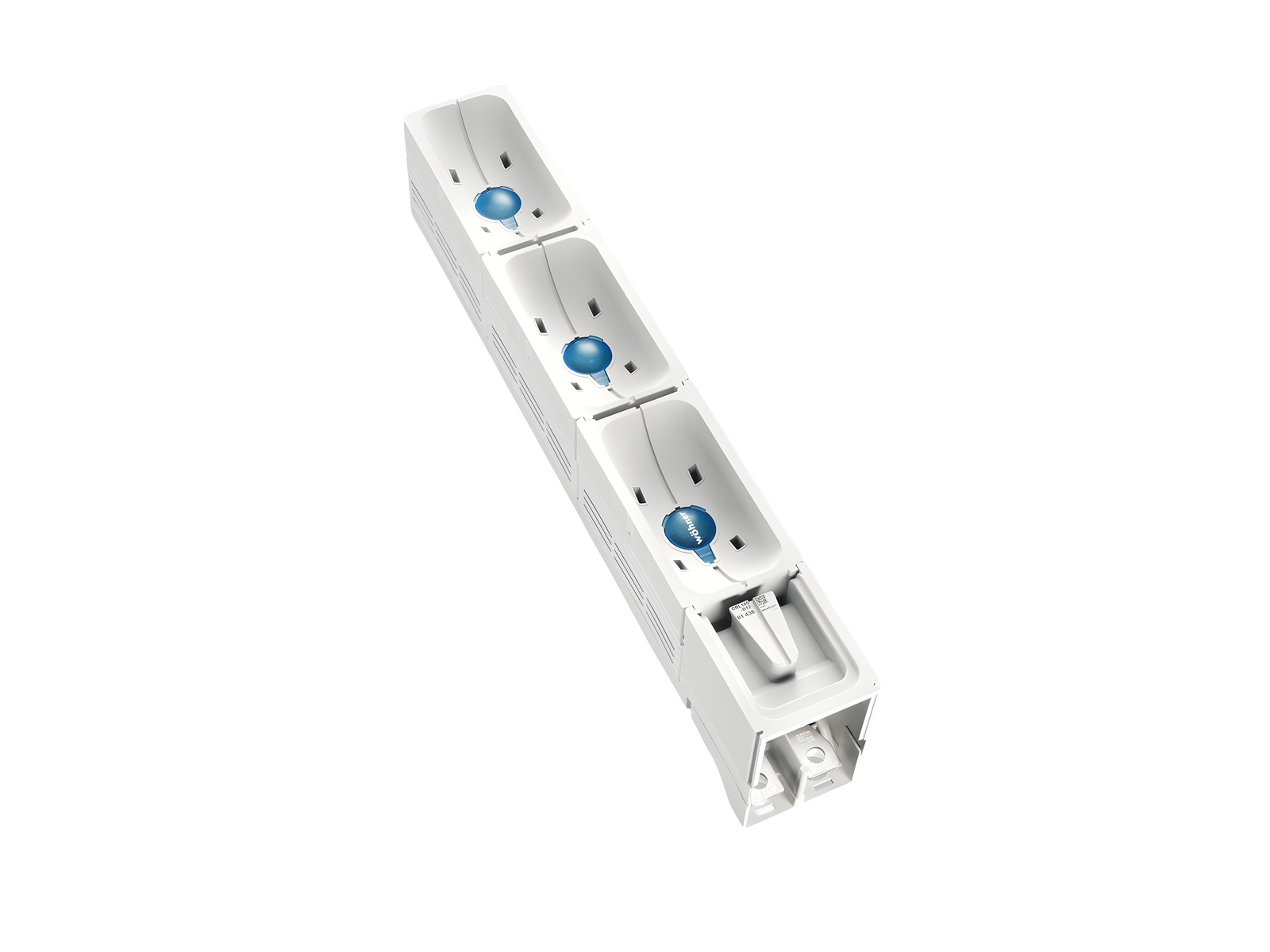

bloque de terminales (01438)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01438000A

CRITO®185Power

bloque de terminales

3 polos

tornillo M12

Conexión cables por arriba o por abajo

para barras 30, 40, 60, 80, 100, 120 x 10

sistema

185Power

grupo de producto 07
subgrupo 57
embalaje 1
EAN 4021267014384
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Homologaciónes

Normas

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

tipo: CRL185-800

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
datos electricos IEC
intensidad de corriente nominal (IEC): 800 A
tensión nominal (IEC) AC: 690 V
resistencia a corriente de pico Ipk máx. : 54.1 kA
resistencia a corriente de pico en tiempo determinado Icw (0,5 s) max.: 25.9 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 172,8 W.

(The power dissipation at full load would be 270,0 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.
tensión máxima (IEC) AC: 1000 V
tensión máxima (IEC) DC: 1500 V
máxima intensidad de corriente (IEC): 800 A
datos mecánicos
An x A x P: 100 x 665 x 150
peso: 484,0 kg/100
Polaridad: 3 polos
para barras: 30, 40, 60, 80, 100, 120 x 10
el transformador de corriente puede ser integrado en el aparato: ja
el transformador de corriente puede ser integrado en el módulo de transformador: ja
puntos de apriete
screw connection
M12

Application notes

La capacidad de aislamiento del artículo depende de las condiciones de la instalación.

Notas

For using more connection rails in parallel, a rated diversity factor according IEC 61439 should be taken into account.
For using accessorie 33736 Al is not allowed.

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accesorios

33738000A
abrazadera CrossLink®
para sistemas de barras con protección contra contacto directo CrossLink®
talla 1-3
Mas

33740000A
abrazadera
para sistemas de barras sin cubiertas del sistema
talla 1-3
Mas

33733000A

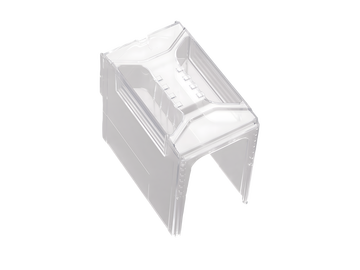

cubierta del área de conexión
