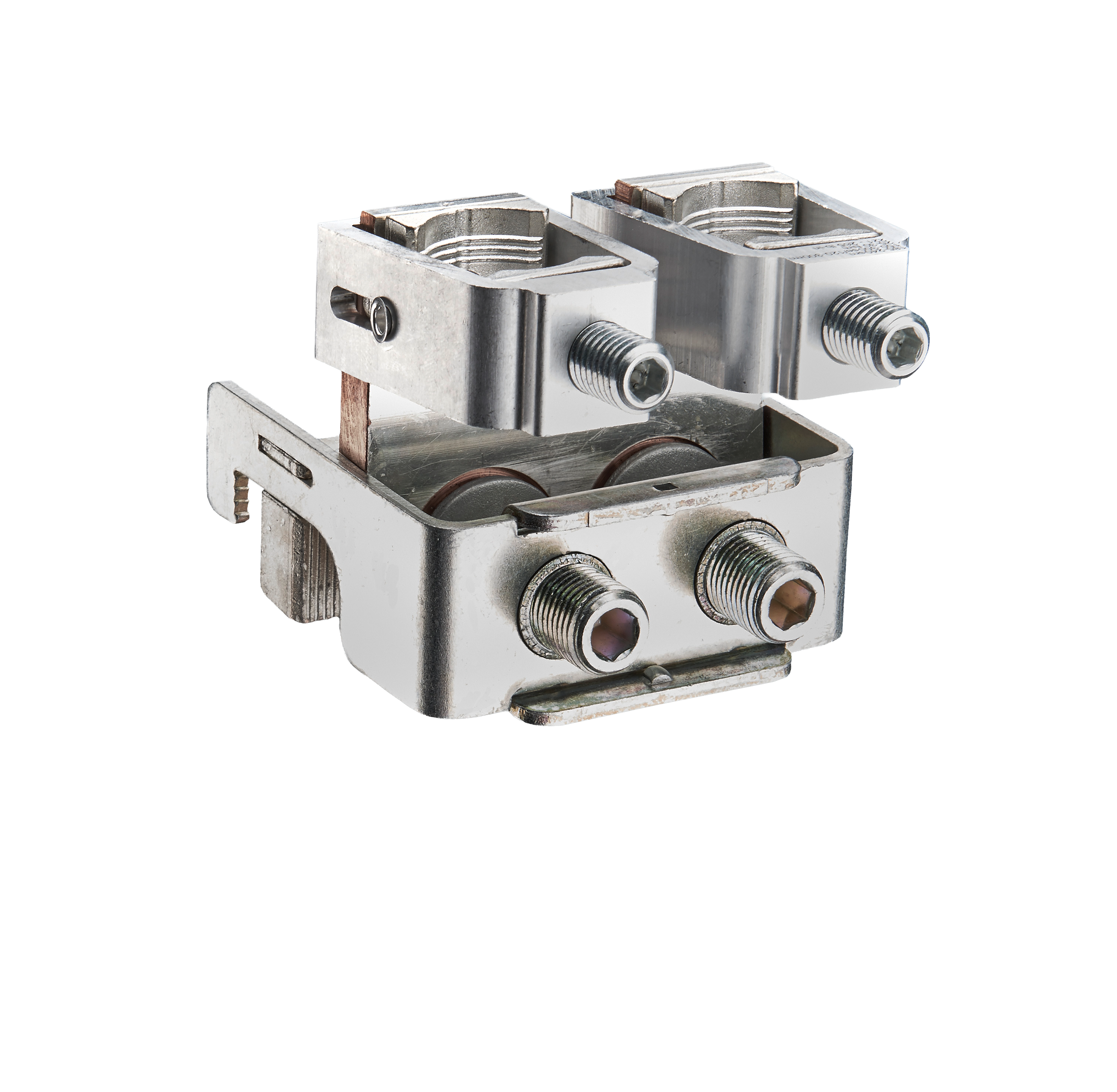

módulo de conexión (01441)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01441 000A

CRITO^®185Power

módulo de conexión

para conexión directa de cable, con 2 terminales tipo brida de 300 mm²

sin tapa

Conexión cables por arriba o por abajo

para barras 30, 40, 60, 80, 100, 120 x 10

sistema

185Power

grupo de producto	07
subgrupo	54

embalaje	1
EAN	4021267014414

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Homologaciónes

Normas

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

homologaciónes

for UL feeder circuits >250V

tipo: CR185-A2x300

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

datos electricos IEC
intensidad de corriente nominal (IEC):	1000 A
tensión nominal (IEC) AC:	690 V

resistencia a corriente de pico Ipk máx. :	75.5 kA
resistencia a corriente de pico en tiempo determinado Icw (0,5 s) max.:	35.4 kA

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) AC:	1000 V
tensión máxima (IEC) DC:	1500 V

datos UL
Normas
UL 508

for UL feeder circuits >250V

datos electricos UL
intensidad de corriente nominal (UL):	840 A
tensión nominal (UL) AC:	1000 V
frecuencia nominal (UL):	50 / 60 Hz
tensión nominal (UL) DC:	1000 V

SCCR unprotected max.:	35 kA
	3 cycles (without OPD) @ 1000 V AC

datos mecánicos
An x A x P:	98 x 88 x 100
peso:	133,0 kg/100
Polaridad:	1 polos
para barras:	30, 40, 60, 80, 100, 120 x 10

with 2 box terminals for direct connection of cables
round stranded from 120 to 300mm²
sector stranded from 150 to 300mm²

puntos de apriete
min. cross-section:	120 mm²
max. cross-section:	300 mm²

Application notes

La capacidad de aislamiento del artículo depende de las condiciones de la instalación.



for UL feeder circuits >250V

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accesorios

covers

01437 000A
tapa con cubierta de protección contra contacto directo en la parte posterior incluida
para módulos de conexión 185Power
para usar con módulos de cubierta de protección seguros CrossLink®185
Mas

https://pim.woehner.de/ES/INT/1000159739

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
