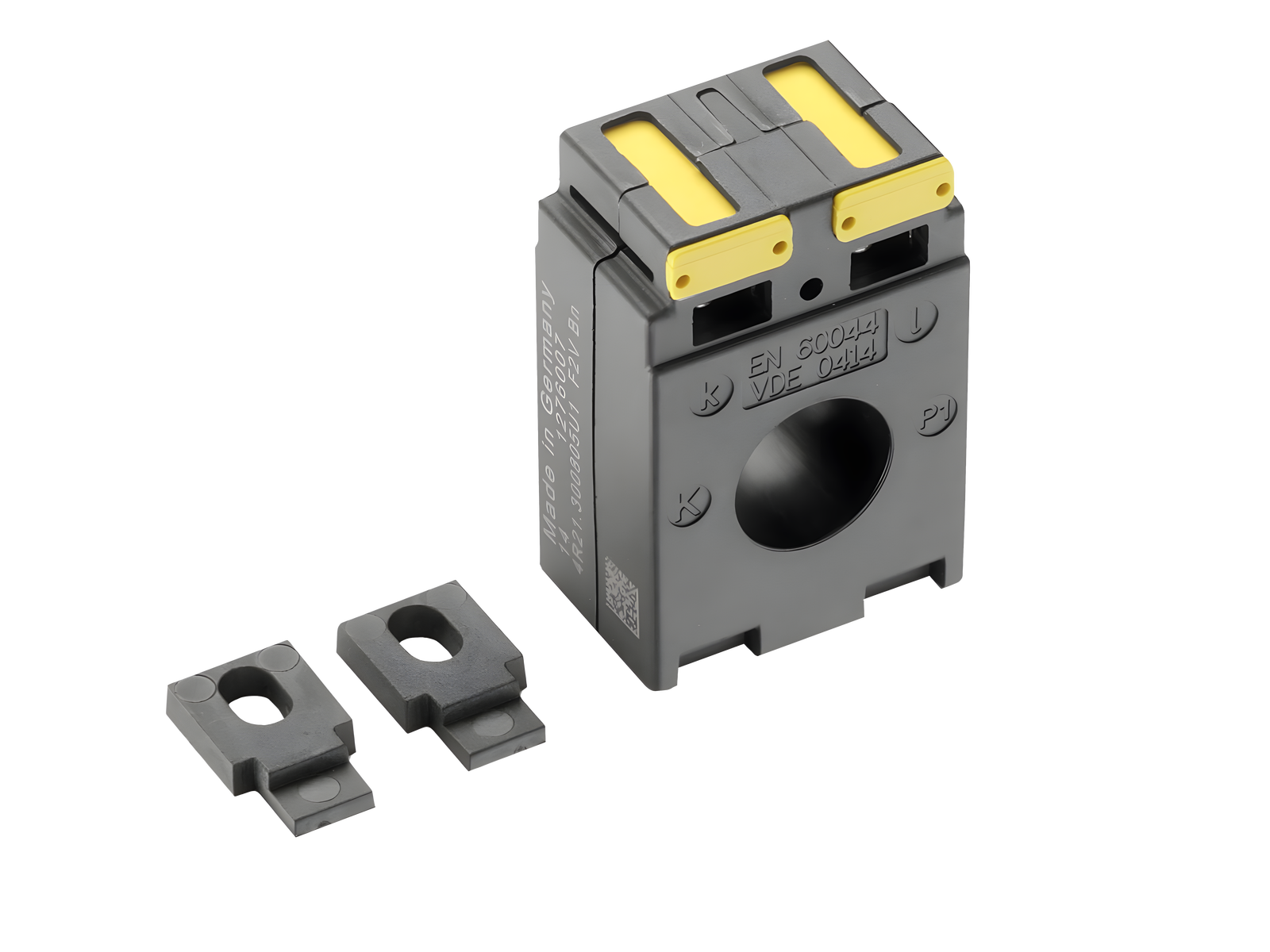

transformador de corriente de 100 A / 5 A (33749)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33749000

transformador de corriente de 100 A / 5 A

1,5 VA/clase 0,5

talla 00

sistema

185Power

grupo de producto 23
subgrupo 01
embalaje 1
EAN 4021267337490
ECLASS 6.1 27210902
ECLASS 7.1 27210902
ETIM 4.0 EC002048
ETIM 5.0 EC002048

Homologaciónes

Normas

IEC 61869-1:2007
IEC 61869-2:2012

Homologación CCC: no es obligatoria la certificación

Datos técnicos

tamaño: CT3
datos IEC
Normas
IEC 61869-1:2007
IEC 61869-2:2012
datos electricos IEC
corriente nominal prim. Ipr: 100 A
intensidad secundaria: 5 A
potencia aparente secundaria: 1.5 VA
accuracy class (current): 0.5
tensión max. de servicio Um: 720 V
corriente en tiempo corto therm. Ith: 6 kA
clase de aislamiento: E
factor de limitación de sobre-intensidad: FS5

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 3,2 W.

(The power dissipation at full load would be 5,0 W.)

datos mecánicos
An x A x P: 44 x 30 x 66
peso: 28,0 kg/100
puede ser prcintado: nein
puntos de apriete
double terminal
min. cross-section: 2,5 mm²
max. cross-section: 4 mm²
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Se utiliza para

33720000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 3 polos conmutables, con control de fusibles
high version with screw M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33771000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 3 polos conmutables, con control de fusibles
high version with box terminal 70 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33700000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 3 polos conmutables
high version with screw M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33715000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 1 polo conmutable
high version with screw M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33772000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 1 polo conmutable
high version with box terminal 70 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33770000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 3 polos conmutables
high version with box terminal 70 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33592000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
with extended touch protection IP20 when open
talla 00, 1 polo conmutable
high version with box terminal 70 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

33591000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
with extended touch protection IP20 when open
talla 00, 1 polo conmutable
high version with screw M8
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

33590000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
high version with box terminal 70 mm²
talla 00, 3 polos conmutables
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

33535000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 1 polo conmutable
high Version with V-clamp 95 mm²
Klemmengehäuse Alu, Druckstück Stahl
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

33615000A
QUADRON®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo alto, conexión inferior M8
conexión atornillada
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33525000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 1 polo conmutable
high version with V-clamp 95 mm²
Klemmgehäuse Alu, Druckstück Messing
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

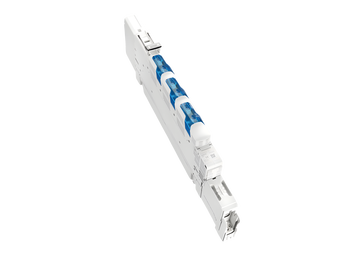

33614000A
QUADRON®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo alto, conexión inferior M8
conexión CrossLink
double-breaking
para barras: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mas

33617000A
QUADRON®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo alto, conexión superior M8
conexión atornillada
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33626000A
QUADRON®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo alto, conexión superior M8
conexión CrossLink, con control de fusibles
para barras: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mas

33625000A
QUADRON®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo alto, conexión inferior M8
conexión atornillada, con control de fusibles
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

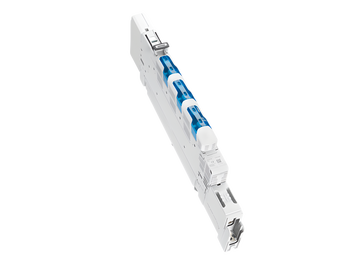

33624000A
QUADRON®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo alto, conexión inferior M8
conexión CrossLink, con control de fusibles
para barras: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mas

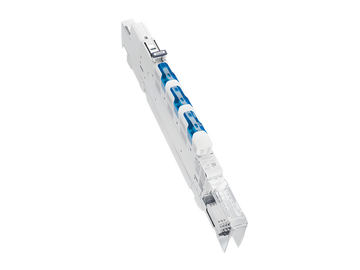

33627000A
QUADRON®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo alto, conexión superior M8
modelo alto, terminales de salida en la parte frontal, conexión atornillada
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33616000A
QUADRON®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo alto, conexión superior M8
conexión CrossLink
para barras: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mas

33589000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
with extended touch protection IP20 when open
talla 00, 3 polos conmutables
high version with screw M8
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

33530000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 3 polos conmutables
high version with V-clamp 95 mm²
Klemmgehäuse Alu, Druckstück Stahl
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

33520000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 3 polos conmutables
high version with V-clamp 95 mm²
Klemmengehäuse Alu, Druckstück Messing
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas
