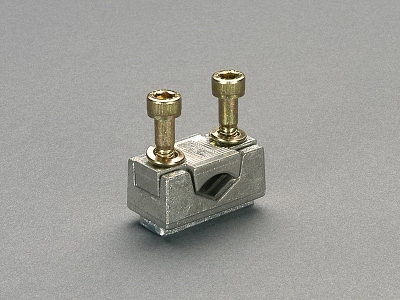

borne de prisma, individual, para cond. de Cu y Al (33366000)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33366 000

borne de prisma, individual, para cond. de Cu y Al

70 - 150 mm²

para LTS-F 250, LTS 400

grupo de producto	14
subgrupo	51

embalaje	3
EAN	4021267333669

ECLASS 14.0	27371492
ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

EAC Type: AC-A

Datos técnicos

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos mecánicos
peso:	11,6 kg/100

Prismenkl.einfach für Cu-Leiter (rm, sm, f, f+AE)

puntos de apriete
min. cross-section:	70 mm²
max. cross-section:	150 mm²
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

70-150

cualidad de materiales
halogen-free:	Yes

Application notes

Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

determined by main product

Links (Prices, CAD data)

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Mounting instructions

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Se utiliza para

33356 000
CAPUS Panel
interruptor-seccionador de 3 polos
tornillo M10, maneta roja
400 A
for mounting plate
X ; Follower: 23004
Mas

33360 000
CAPUS Panel
seccionador con fusibles, 3 polos
tornillo M10, maneta roja
NH 1, 250 A
for mounting plate
Mas

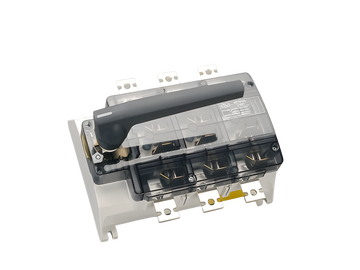

33334 000
CAPUS Panel
interruptor-seccionador de 3 polos
tornillo M10, maneta gris grafito
400 A
for mounting plate
X ; Follower: 23004
Mas

33338 000
CAPUS Panel
seccionador con fusibles, 3 polos
tornillo M10, maneta gris grafito
NH 1, 250 A
for mounting plate
Mas
