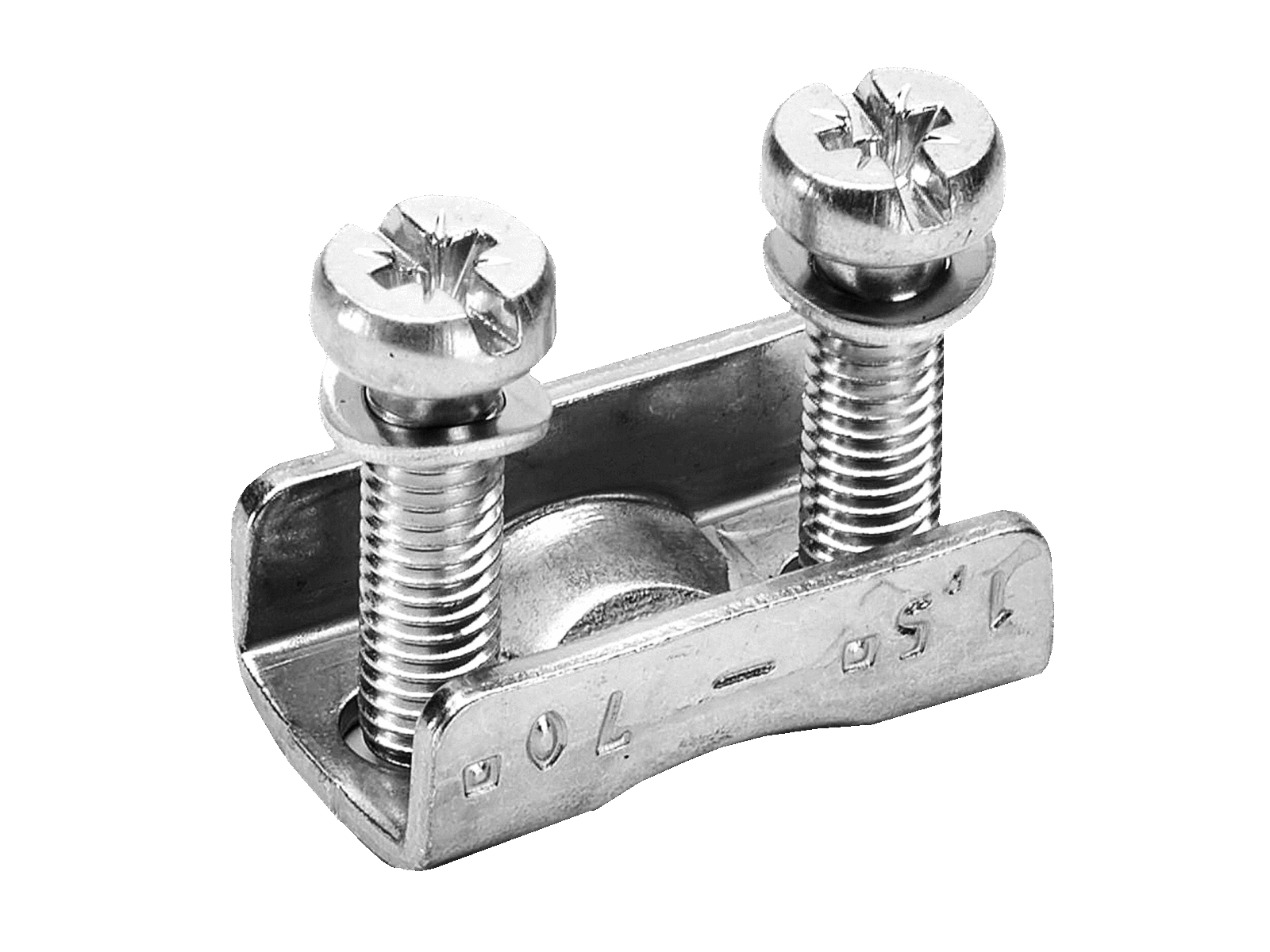

conector tipo brida (03727)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 03727 000

conector tipo brida

1.5 - 70 mm²

talla 00

sistema

60Classic

grupo de producto	09
subgrupo	51

embalaje	3
EAN	4021267037277

ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Datos técnicos

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos eléctricos

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

datos mecánicos
An x A x P:	26 x 15 x 8
peso:	1,5 kg/100

puntos de apriete
min. cross-section:	1,5 mm²
max. cross-section:	70 mm²
rm:	1.5 - 70 mm²
f + AE:	1.5 - 70 mm²
(f + AE may not fit with max. cross-section)
Md min.:	2,4 Nm
Md max.:	3,6 Nm
Not suitable for aluminium cables !
lam. Cu width:	9 - 12 mm
lam. Cu thickness:	1 - 10 mm

cualidad de materiales
halogen-free:	Yes

Application notes

Not suitable for aluminium cables !

determined by main product

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Se utiliza para

33384 000

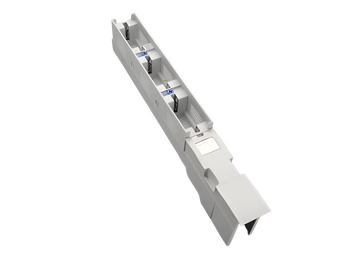

QUADRON 100Energy
base vertical para fusibles NH, 160 A
borne de prisma de 70 mm²
talla 00
para barras: 30, 40, 50, 60 x 10
Mas

33235 200
interruptor-seccionador fusible vertical, 160 A
tornillo M8/brida de 70mm²
talla 00
para barras: 30, 40, 50, 60 x 10
Difference: Großverpackung
Mas

33286 000
interruptor-seccionador fusible vertical, 160 A
tornillo M8/brida de 70mm², con control electr. de fusibles
talla 00
para barras: 30, 40, 50, 60 x 10
Mas

33285 000
interruptor-seccionador fusible vertical, 160 A
tornillo M8/brida de 70 mm², con control electrónico de fusibles
talla 00
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33234 000
interruptor-seccionador fusible vertical, 160 A
tornillo M8/brida de 70 mm²
talla 00
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33235 000
interruptor-seccionador fusible vertical, 160 A
tornillo M8/brida de 70mm²
talla 00
para barras: 30, 40, 50, 60 x 10
Mas

33222 000
QUADRON Panel
seccionador NH, talla 00, 160 A, montaje en superficie
tornillo M8, con tapa de protección corta
for mounting plate
Mas

33200 000
QUADRON Panel
seccionador NH, talla 00, 160 A, montaje en superficie
tornillo M8
for mounting plate
Mas

33208 000
QUADRON Panel
seccionador NH, talla 00, 160 A, montaje en superficie
tornillo M8
with electromechanical fuse monitoring
for mounting plate
Mas

33329 000
QUADRON Panel
seccionador NH, talla 00, 160 A, montaje en superficie
tornillo M8
with electronic fuse monitoring
for mounting plate
Mas

https://pim.woehner.de/ES/ES/1000047246

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
