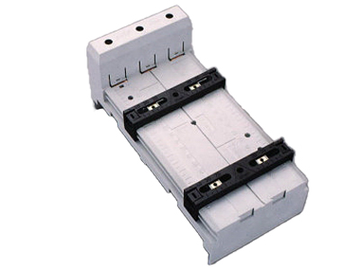

32214000

EQUES^®60Classic
adaptador para embarrado de 200 A
bornes de 6 - 70 mm² en la parte superior
108 x 222
Conexión al sistema por arriba
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

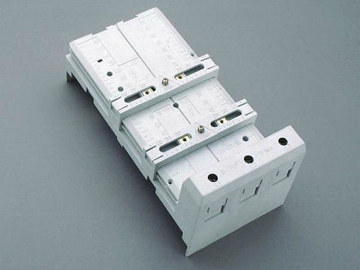

32215000

EQUES^®60Classic
adaptador para embarrado de 200 A
bornes de 6 - 70 mm² en la parte inferior
108 x 222
Conexión al sistema por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

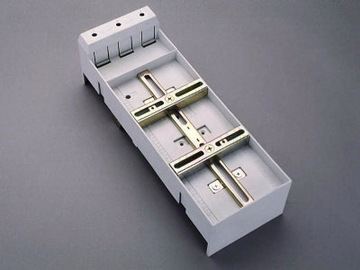

32168000

EQUES^®60Classic
adaptador para embarrado de 250 A
bornes de 35 - 120 mm² en la parte superior
110 x 320
Conexión al sistema por arriba
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

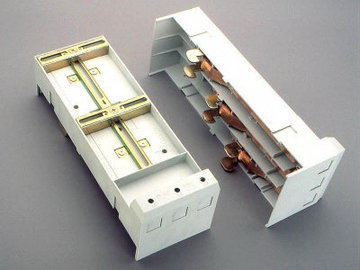

32216000

EQUES^®60Classic
adaptador para embarrado de 250 A
bornes de 35 - 120 mm² en la parte inferior
110 x 320
Conexión al sistema por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

32070000AC

EQUES^®60Classic
busbar adapter 250 A, 3-pole
with laminated copper (top), with UL approval
105 x 200
phase distance 35 mm
Conexión al sistema por arriba
para: ABB T3, T4, XT3, XT4 / Eaton NZM2 / Schneider Electric NSX 250 / Siemens 3VA12, 3VA20, 3VA21, 3VA22
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

32071000AC

EQUES^®60Classic
busbar adapter 250 A, 3-pole
with laminated copper (bottom), with UL approval
105 x 200
phase distance 35 mm
Conexión al sistema por abajo
para: ABB T3, T4, XT3, XT4 / Eaton NZM2 / Schneider Electric NSX 250 / Siemens 3VA12, 3VA20, 3VA21, 3VA22
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

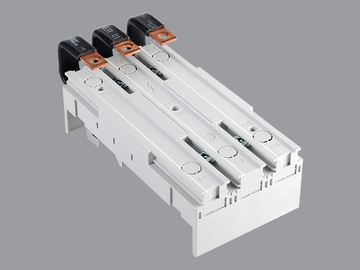

32072000B

EQUES^®60Classic
adaptador sobre barras, 250 A, 3 polos
with laminated copper (top)
105 x 200
phase distance 35 mm
Conexión al sistema por arriba
para: ABB T3, T4, XT3, XT4 / Eaton NZM2 / Schneider Electric NSX 250 / Siemens 3VA12, 3VA20, 3VA21, 3VA22
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

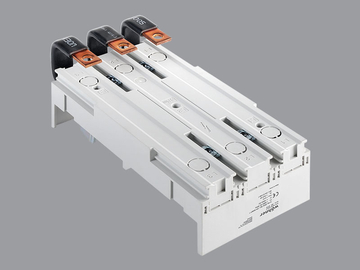

32073000B

EQUES^®60Classic
adaptador sobre barras, 250 A, 3 polos
with laminated copper (bottom)
140 x 260
phase distance 35 mm
Conexión al sistema por abajo
para: ABB T3, T4, XT3, XT4 / Eaton NZM2 / Schneider Electric NSX 250 / Siemens 3VA12, 3VA20, 3VA21, 3VA22
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

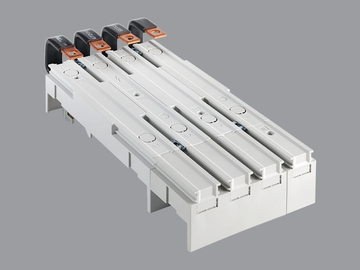

32074000B

EQUES^®60Classic
adaptador sobre barras, 250 A, 4 polos
with laminated copper (top)
140 x 260
phase distance 35 mm
Conexión al sistema por arriba
para: ABB T3, T4, XT3, XT4 / Eaton NZM2 / Schneider Electric NSX 250 / Siemens 3VA12, 3VA20, 3VA21, 3VA22
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas
