Módulo con 4 Interruptores-seccionadores de fusibles NH, 3 polos (33778)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33778000A

QUADRON^®185Power

Módulo con 4 Interruptores-seccionadores de fusibles NH, 3 polos

4x NH 000 (max. 63 A)

for systems with drilled busbars

para barras 30, 40, 60, 80, 100, 120 x 10

NEW

sistema

185Power

ventajas del producto

Schienenträger überbaubar (in Systemen mit und ohne Crosslink Berührungsschutzabdeckungen)

grupo de producto	09
subgrupo	37

embalaje	1
EAN	4021267337780

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001040
ETIM 5.0	EC001040

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Datos técnicos

para fusibles de tamaño:	NH 000
fusibles según norma:	IEC / HD 60269-2
potencia disipada del fusible permitida:	9 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos electricos IEC
intensidad de corriente nominal (IEC):	252 A
tensión nominal (IEC) AC:	690 V

tensión nominal (IEC) DC:

440 V

tensión nominal de aislamiento Ui AC:	800 V
tensión nominal de aislamiento Ui DC:	500 V
tensión de pico Uimp:	6 kV

Utilisation category AC (IEC 60947-3) :

AC-21B (690 V / 80 A)
AC-22B (400 V / 125 A)

aprobado con fusibles de característica:

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 65,9 W.

(The power dissipation at full load would be 103,0 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.

The following current capacities have been verified by tests:

with fuses 63 A / 500 V (AC): 4x 63 A
with fuses 80 A / 690 V (AC): 4x 68 A

datos mecánicos
An x A x P:	99 x 672 x 186
peso:	552,5 kg/100
Polaridad:	3 polos
para barras:	30, 40, 60, 80, 100, 120 x 10
Mounting:	for systems with drilled busbars

el transformador de corriente puede ser integrado en el aparato:	ja
grado de protección frontal:	IP20

instalación vertical:	Yes
instalación en posición horizontal:	No

for fuse links max. 21 mm wide

puntos de apriete
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

tunnel terminal 1.5 - 50 mm² Cu: 1.5 - 50 mm² flexible with wire-end ferrule Cu: 16 - 50 mm² stranded round Cu: 1.5 - 10 mm² solid round Al: 16 - 50 mm² solid round Al: 50 mm² stranded sectored, pre-rounded

Application notes

Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.
Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.
Notas	for use with horizontal busbar systems

potencia disipada del fusible permitida:	9 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

37200000A
transformador de corriente de 200 A / 5 A
1,5 VA / clase 1
Mas

37201000A
transformador de corriente de 250 A / 5 A
1,5 VA / clase 1
Mas

37202000A
transformador de corriente de 400 A / 5 A
Size CT1
1,5 VA / clase 1
Mas

37204000A
transformador de corriente de 200 A / 5 A
1,5 VA / clase 0,5
Mas

37205000A
transformador de corriente de 250 A / 5 A
1,5 VA / clase 0,5
Mas

37206000A
transformador de corriente de 400 A / 5 A
1,5 VA / clase 0,5
Mas

33740000A

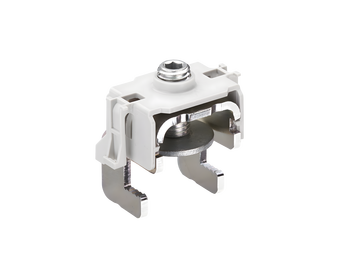

abrazadera
para sistemas de barras sin cubiertas del sistema
talla 1-3
Mas

33738000A

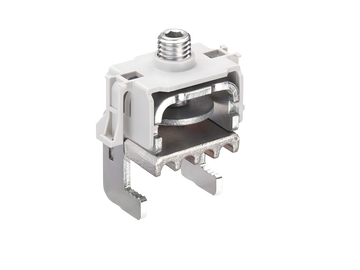

abrazadera CrossLink®
para sistemas de barras con protección contra contacto directo CrossLink®
talla 1-3
Mas

33950000A
tapa frontal IP30
para: 33777, 33778
NEW
Mas

37208000A
transformador de corriente de 200 A / 5 A, con decl. de conformidad
1,5 VA / clase 0,5
Mas

37209000A
transformador de corriente de 250 A / 5 A, con decl. de conformidad
1,5 VA / clase 0,5
Mas

37210000A
transformador de corriente de 400 A / 5 A, con decl. de conformidad
1,5 VA / clase 0,5
Mas

33948000A
8 abrazadera cables
para montaje en barras y en adaptador de 630 A
NEW
Mas

37282000A
measuring transformer 250 A / 333 mV
class 0.5
disponible en breve
Mas

37278000A
measuring transformer 250 A / 333 mV
class 1
disponible en breve
Mas

37281000A
measuring transformer 200 A / 333 mV
class 0.5
disponible en breve
Mas

37283000A
measuring transformer 400 A / 333 mV
class 0.5
disponible en breve
Mas

37277000A
measuring transformer 200 A / 333 mV
class 1
disponible en breve
Mas

37280000A
measuring transformer 500 A / 333 mV
class 1
disponible en breve
Mas

37286000A
measuring transformer 250 A / 333 mV
class 0.5s
disponible en breve
Mas

37288000A
measuring transformer 500 A / 333 mV
class 0.5s
disponible en breve
Mas

37287000A
measuring transformer 400 A / 333 mV
class 0.5s
disponible en breve
Mas

37279000A
measuring transformer 400 A / 333 mV
class 1
disponible en breve
Mas

37285000A
measuring transformer 200 A / 333 mV
class 0.5s
disponible en breve
Mas

37284000A
measuring transformer 500 A / 333 mV
class 0.5
disponible en breve
Mas

https://pim.woehner.de/ES/ES/1000238887

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
