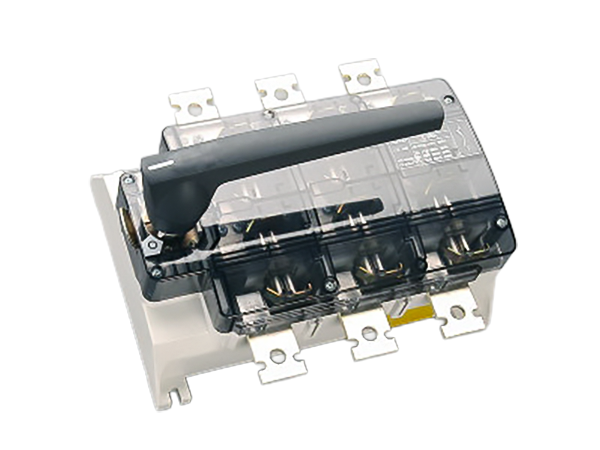

interruptor-seccionador de 3 polos

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33336 000

CAPUS Panel

interruptor-seccionador de 3 polos

tornillo M12, maneta gris grafito

800 A

for mounting plate

ERGON-800

stock sale

date of phase-out: 30.06.2026

Follower: 23006000AD

sistema

Panel

ventajas del producto

double-breaking main contacts,
visible separation sections,
user-independent switching,
assembly and connection material contained in scope of delivery

grupo de producto	14
subgrupo	12

embalaje	1
EAN	4021267333362

ECLASS 14.0	27371403
ETIM 5.0	EC000216
ETIM 8.0	EC000216
ETIM 10.0	EC000216

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

homologaciónes

IEC (CB)

tipo: LTS-800

EAC Type: LTS

Datos técnicos

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos electricos IEC
intensidad de corriente nominal (IEC):	800 A
tensión nominal (IEC) AC:	500 V

tensión nominal de aislamiento Ui AC:	1000 V
tensión de pico Uimp:	12 kV

Utilisation category AC (IEC 60947-3) :

AC-23B (500V)
AC-22B (500V)
AC-21B (500V)

aprobado con fusibles de característica:	gG
resistencia a corriente de pico en tiempo determinado Icw (1,0 s) max.:	20 kA
capacidad de cerrar a cortocircuito:	40 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 108,2 W.

(The power dissipation at full load would be 169,0 W.)

Mechanical lifespan (switching operations) 2500 rated short-circuit making capacity 40kA
conv. therm. current in housing 800A, horizontal installation (adjacent poles) encapsulated 756 x 378 x 482mm 800A, vertical installation (poles beneath each other) encapsulated 600 x 600 x 400mm
Shock protection at front with terminal space cover IP40

datos mecánicos
An x A x P:	330 x 290 x 237
peso:	944,0 kg/100
Polaridad:	3 polos
Mounting:	for mounting plate

grado de protección:

IP20

puntos de apriete
screw connection
M12
Md min.:	36,0 Nm
Md max.:	44,0 Nm
lam. Cu width:	24 - 50 mm
lam. Cu thickness:	5 - 10 mm

cualidad de materiales
halogen-free:	Yes

Application notes

When installing a cover, the switch-disconnector on the housing must not be closed, the safety instructions for the Emergency Stop switch must be observed.

Links (Prices, CAD data)

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| Dimensioned drawing #2

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

connection accessories

33165 000
conector tipo brida para cables de Cu
150 - 300 mm²
para: QCB-NH2, LTS-F 400, LTS 630
Mas

covers

33352 000
tapa del espacio de conexión
para tapar todos los conectores, gris oscuro
LTS-800, LTS-F 630
Mas

further accessories

33346 000
actuador giratorio de acoplamiento a puerta
gris grafito, sin maneta
con bloqueo de puerta, para candados
para: LTS-800, LTS-F630
Mas

33347 000
interruptor de señalización
1 NC + 1 NA, conectores de 6,3 x 0,8
LTS, LTS-F
Mas

33381 000
eje de prolongación, 550 mm de longitud
LTS-800, LTS-F 630
para: LTS-800, LTS-F630
Mas

23924 000AD
eje de prolongación, 300 mm de longitud
para: S32 630 A - 3150 A
Mas

Similar products

33358 000
CAPUS Panel
interruptor-seccionador de 3 polos
tornillo M12, maneta roja
800 A
for mounting plate
; Follower: 23006
Mas

https://pim.woehner.de/ES/ES/1000049586

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
