conmutador de 3 polos + N

La imagen puede mostrar un producto similar.

Descripción

Part No.: 23121 000AD

CAPUS Panel

conmutador de 3 polos + N

tornillo M6

160 A

N en el lado derecho

for mounting plate

BB32-160/3+N

sistema

Panel

grupo de producto	14
subgrupo	32

embalaje	1
EAN	4021267231217

ECLASS 14.0	27371403
ETIM 5.0	EC001040
ETIM 8.0	EC001040
ETIM 10.0	EC001040

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

tipo: BB32-160/3P+N

EAC Type: LTS

Datos técnicos

tamaño:

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos electricos IEC
intensidad de corriente nominal (IEC):	160 A
tensión nominal (IEC) AC:	690 V

tensión nominal de aislamiento Ui AC:	1000 V
tensión de pico Uimp:	8 kV

rated short-time withstand current I_cw (0.1 s) max.:	9 kA
capacidad de cerrar a cortocircuito:	10 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 96.3 W.

(The power dissipation at full load would be 150.4 W.)

Gebrauchskategorien siehe Datenblatt (unter Downloads)

datos mecánicos
An x A x P:	206 x 140 x 244
peso:	280.0 kg/100
Polaridad:	3 polos+N
Mounting:	for mounting plate

grado de protección frontal:

IP20

puntos de apriete
screw connection

cualidad de materiales
halogen-free:	Yes

N con apertura retardada y cierre adelantado

Application notes

passes Null when reversing

Links (Prices, CAD data)

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Dimensioned drawing

| Dimensioned drawing #2

| Data sheet

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

accessories for mounting

23941 000AD
CAPUS Panel
Barras de conexión
con tapa de compartimento de terminales
para: BB32 160 A 3P+N
Mas

covers

23935 000AD
CAPUS Panel
tapa del espacio de conexión
para tapar todos los conectores, gris oscuro
para: BB32 160 A
Mas

further accessories

23922 000AD
eje de prolongación, 300 mm de longitud
para: S32 160 A
Mas

23932 000AD
CAPUS Panel
actuador giratorio de acoplamiento a puerta
gris grafito, sin maneta
con bloqueo de puerta, para candados
para: BB32 160 A
Mas

23920 000AD
interruptor de señalización
1 NC + 1 NA, conectores de 6,3 x 0,8
para: S32 160 A
Mas

23921 000AD
interruptor de señalización
1 NC + 1 NA, conectores de 6,3 x 0,8
para: S32 250 A / 400 A / 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A
Mas

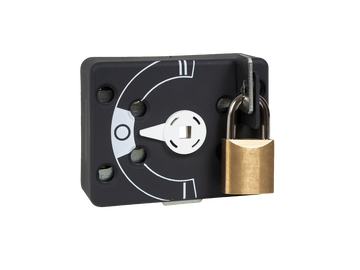

23957 000AD
CAPUS Panel
Dispositivo de bloqueo para mando directo
para: S32-1
NEW
Mas

https://pim.woehner.de/ES/BR/1000244017

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
