interruptor-seccionador de 3 polos

La imagen puede mostrar un producto similar.

Descripción

Part No.: 23001 000AD

CAPUS Panel

interruptor-seccionador de 3 polos

tornillo M6, maneta gris grafito

160 A

for mounting plate

S32-160/3

sistema

Panel

grupo de producto	14
subgrupo	02

embalaje	1
EAN	4021267230012

ECLASS 14.0	27371403
ETIM 5.0	EC000216
ETIM 8.0	EC000216
ETIM 10.0	EC000216

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

homologaciónes

CCC

tipo: CP-S32-160/3P

EAC Type: LTS

Datos técnicos

tamaño:

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos electricos IEC
intensidad de corriente nominal (IEC):	160 A
tensión nominal (IEC) AC:	690 V

tensión nominal de aislamiento Ui AC:	1000 V
tensión de pico Uimp:	8 kV

corriente de cortocircuito condicional con fusibles (AC):	100kA (415V In 160A)
	50kA (690V In 160A)
aprobado con fusibles de característica:	gG
rated short-time withstand current I_cw (0.1 s) max.:	9 kA
capacidad de cerrar a cortocircuito:	17.6 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 7.5 W.

(The power dissipation at full load would be 11.7 W.)

Gebrauchskategorien siehe Datenblatt (unter Downloads)

datos mecánicos
An x A x P:	158 x 122 x 58
peso:	110.0 kg/100
Polaridad:	3 polos
Mounting:	for mounting plate

grado de protección:

IP20

puntos de apriete
screw connection

cualidad de materiales
halogen-free:	Yes

seccionamiento de todos los polos a la vez

Links (Prices, CAD data)

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing #2

| Data sheet

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

covers

23915 000AD
tapa del espacio de conexión, acoplable a la parte superior / inferior
para tapar todos los bornes de un lado del interruptor, transparente
for 3P, 3P+N, 4P
para: S32 160 A
Mas

further accessories

23901 000AD
CAPUS Panel
actuador giratorio de acoplamiento a puerta
gris grafito, sin maneta
sin bloqueo de puerta
para: S32 160 A
Mas

23904 000AD
actuador giratorio de acoplamiento a puerta
gris grafito, sin maneta
con bloqueo de puerta, para candados
para: S32 160 A
Mas

23907 000AD
actuador giratorio de acoplamiento a puerta
gris grafito, sin maneta
con bloqueo de puerta, para candados
para: S32 160 A
Mas

23910 000AD
actuador giratorio de acoplamiento a puerta
para el cierre con candados y el enclavamiento de la puerta
roja-amarillo, con maneta
con bloqueo de puerta, para candados
para: S32 160 A
Mas

23920 000AD
interruptor de señalización
1 NC + 1 NA, conectores de 6,3 x 0,8
para: S32 160 A
Mas

23922 000AD
eje de prolongación, 300 mm de longitud
para: S32 160 A
Mas

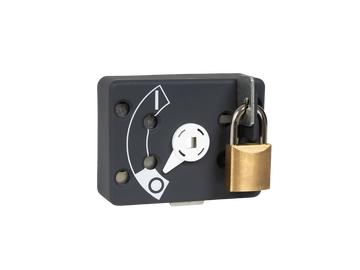

23954 000AD
CAPUS Panel
Dispositivo de bloqueo para mando directo
para: S32-1
NEW
Mas

https://pim.woehner.de/ES/BR/1000239979

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
