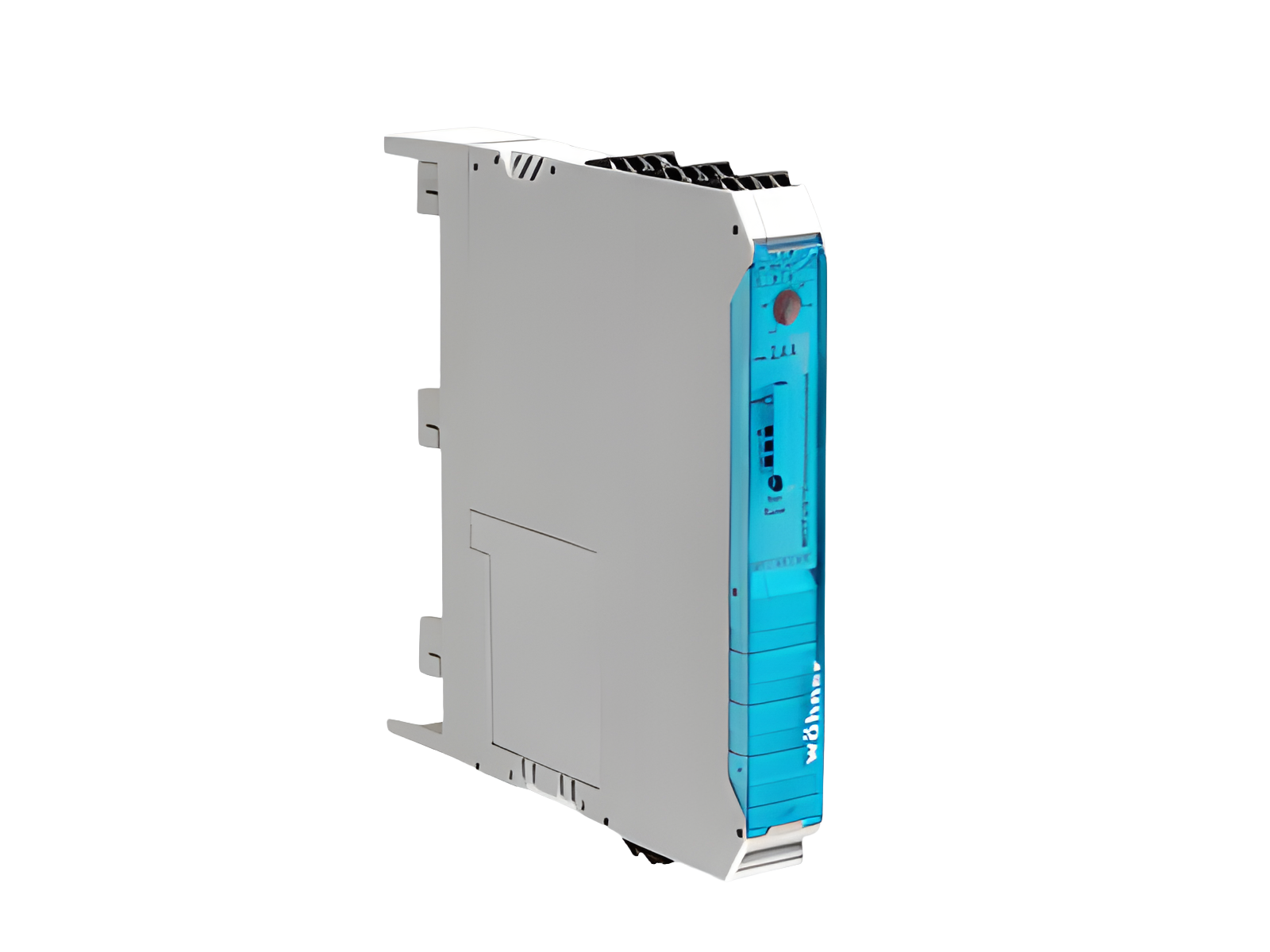

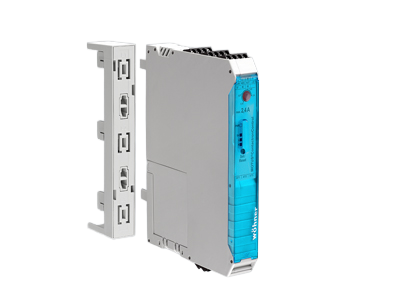

Arrancador híbrido de motor, 3 polos (36104)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 36104000B

MOTUS®30Compact

Arrancador híbrido de motor, 3 polos

0,18 - 2,4 A Arrancador directo e inversor de giro / interruptor para cargas resistivas

para barras 12 x 5, 10

con CrossLink®Technology

sistema

30Compact 3P

ventajas del producto

4 functions integrated:
Right contactor
Left contactor
Motor protection relay
EMERGENCY STOP protection up to category 3

Installed width only 22.5mm
30 million electrical switching operations

grupo de producto 21
subgrupo 06
embalaje 1
EAN 4021267361044
ECLASS 6.1 27370804
ECLASS 7.1 27370804
ETIM 4.0 EC001037
ETIM 5.0 EC001037

Homologaciónes

Normas

EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015

UL 60947-1

homologaciónes

UL , CCC , Atex

for UL feeder circuits >250V

tipo: 36110.1

UL file: E360470, UL category (for USA): NLDX https://www.ul.com

UL file: E360470, UL category (for Canada): NLDX7 https://www.ul.com

CCC certificate: 2019010304252617

Type-Examination Certificate: PTB13AT3001

Datos técnicos

datos IEC
Normas
EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015
datos electricos IEC
intensidad de corriente nominal (IEC): 2.4 A
tensión nominal (IEC) AC: 500 V
tensión mín. de servicio AC: 42 V
características de disparo: Class 10A
corriente nominal del set: Yes
mínima intensidad de carga: 0.18 A
frecuencia máx. de conmutación: 2 Hz
ciclos de conmutación: 30.000.000
nivel de seguridad: SIL3
reply contact: 1 CO
frecuencia nominal (IEC): 50 / 60 Hz
tensión nominal de aislamiento Ui AC: 500 V
tensión de pico Uimp: 6 kV

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 3.5 W.

(The power dissipation at full load would be 5.5 W.)

datos UL
Normas
UL 60947-1
for UL feeder circuits >250V
datos electricos UL
intensidad de corriente nominal (UL): 2 A
tensión nominal (UL) AC: 500 V
tensión mín. de servicio AC: 42 V
frecuencia nominal (UL): 50 / 60 Hz
SCCR unprotected max.: 5 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 100 kA
SCCR: 100 kA with JDDZ fuse Class J 175 A / 600 V AC
datos mecánicos
An x A x P: 22.5 x 160 x 156
peso: 55.8 kg/100
Polaridad: 3 polos
para barras: 12 x 5, 10
grado de protección: IP20
instalación vertical: Yes
instalación en posición horizontal: No
puntos de apriete
screw clamp connection
screw drive: 0,8x4
wire stripping: 8 mm
min. cross-section: 0.2 mm²
max. cross-section: 2.5 mm²
Md min.: 0.5 Nm
Md max.: 0.6 Nm

min. cross-section UL: AWG 24
max. cross-section UL: AWG14
torque (UL): 4,4 - 5,3 lb-in


Screw terminals (solid round, flexible, flexible with wire-end ferrule)
0.14 - 2.5mm² / 0.5 - 0.6Nm
The cable outlet is provided with a pluggable terminal

Application notes

permitted degree of polution: 2
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Operation instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

36113000B
EQUES®30Compact
adaptador de repuesto para barras 25 A
adaptador base para barras
stock sale
Mas

31567000
fusible de repuesto para MOTUS®
fusible de 16 A para modelo de 0,6 A y 2,4 A
10 x 38 g
Mas
