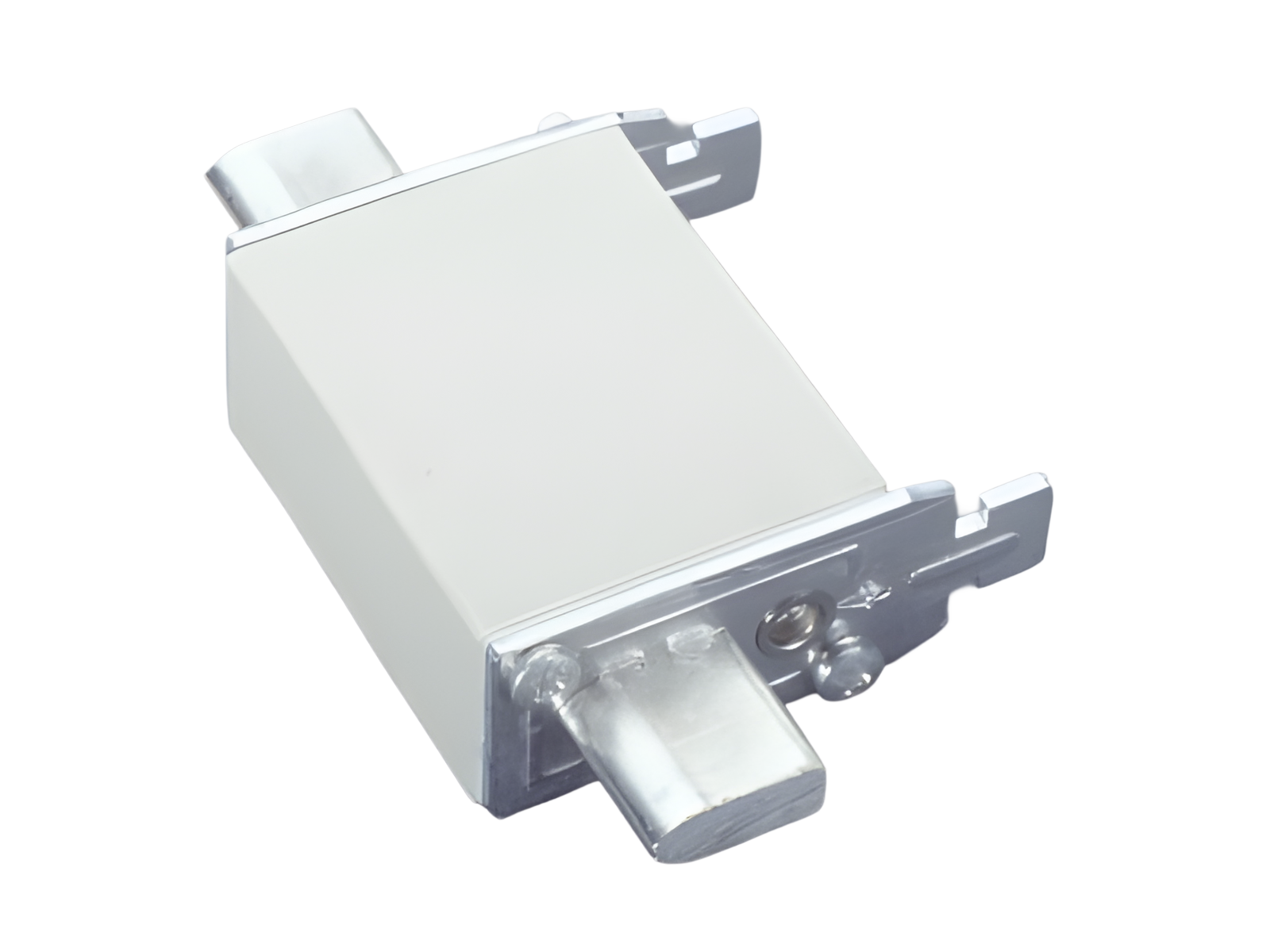

fusible NH de 63 A (03917)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 03917 000A

fusible NH de 63 A

Size NH 00

690 V, gG

talla 00

grupo de producto	22
subgrupo	12

embalaje	3
EAN	4021267039172

ECLASS 6.1	27142005
ECLASS 7.1	27142005
ETIM 4.0	EC000055
ETIM 5.0	EC000055

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Datos técnicos

tamaño:

NH 00

datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

datos electricos IEC
intensidad de corriente nominal (IEC):	63 A
tensión nominal (IEC) AC:	690 V

tensión nominal (IEC) DC:

250 V

clase de servicio	gG
Indicator version	double indicator

capacidad de interrumpir cortocircuito AC	80 kA
capacidad de interrumpir cortocircuito DC	80 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 3.6 W.

(The power dissipation at full load would be 5.6 W.)

datos mecánicos
peso:	20.0 kg/100

instalación vertical:	Yes
instalación en posición horizontal:	Yes

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Data packet EPlan (*.edz)

| Characteristics

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

accessories for fuses

03502 000
maneta extractora de fusibles NH
sin manguito
talla 000-3
