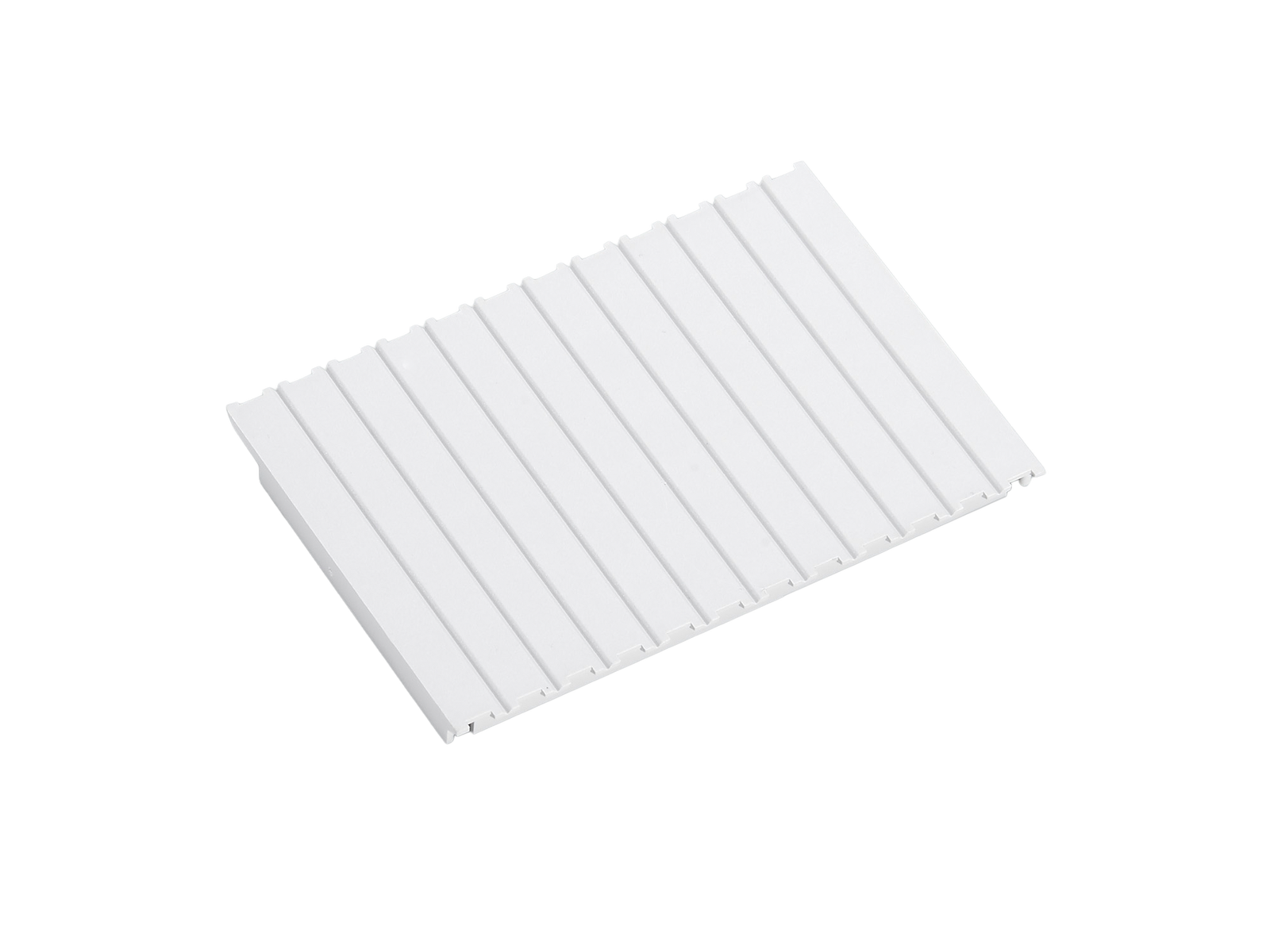

tapa delantera IP40

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01435 000A

CrossLink 185Power

tapa delantera IP40

para tapas CrossLink®

100 mm de anchura, 1 polo

sistema

185Power

grupo de producto	06
subgrupo	27

embalaje	3
EAN	4021267014353

ECLASS 14.0	27142190
ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Homologaciónes

Normas

IEC 61439-1:2020

EAC Type: CO-S

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

mit Verwendung der Berührungsschutzmodule muss die Stromtragfähigkeit des Sammelschienensystem mit dem Reduktionsfaktor 0,94 korrigiert werden
wird ausserdem die rückseitige Abschottung verwendet, verändert sich der notwendige Reduktionsfaktor auf 0,88

datos mecánicos
An x A x P:	100 x 67 x 7
peso:	3.0 kg/100

grado de protección frontal:

IP40

cualidad de materiales
halogen-free:	Yes

Application notes


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links (Prices, CAD data)

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Se utiliza para

01433 000A
CrossLink 185Power
módulo de tapa de protección contra contacto directo CrossLink
50 mm de anchura
50 x 540
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

01434 000A
CrossLink 185Power
módulo de tapa de protección contra contacto directo CrossLink
100 mm de anchura
100 x 540
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas
