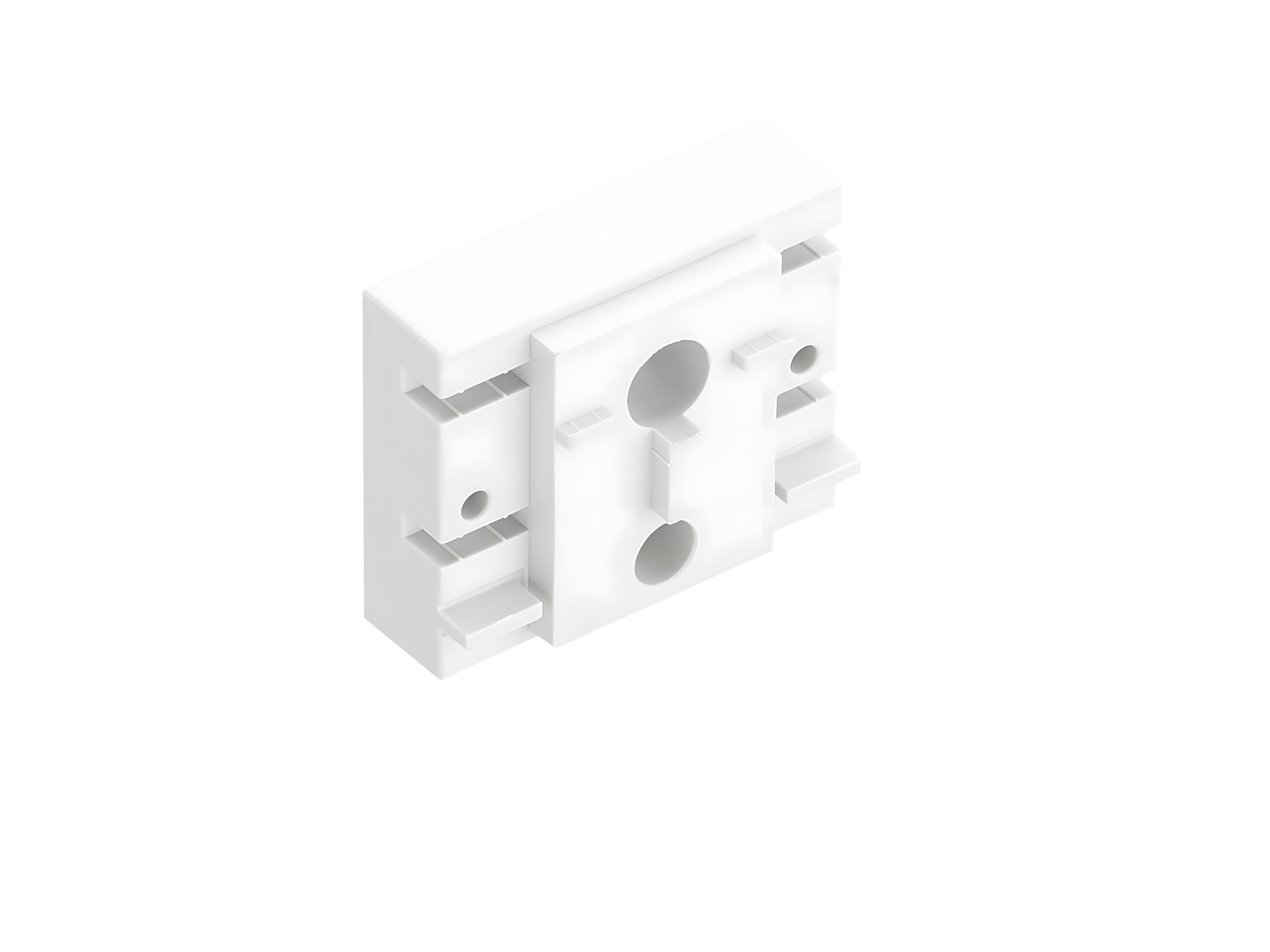

distanciador (01421)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01421 000A

distanciador

set, adecuado para 01430

sistema

185Power

grupo de producto	06
subgrupo	27

embalaje	1
EAN	4021267014216

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

for UL feeder circuits >250V

tipo: D185

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos UL
Normas
UL 508

for UL feeder circuits >250V

datos electricos UL
tensión nominal (UL) AC:	1000 V
frecuencia nominal (UL):	50 / 60 Hz

datos mecánicos
An x A x P:	47 x 40 x 19
peso:	13.1 kg/100

Application notes

set consisting of 4 pieces, required per one busbar support



for UL feeder circuits >250V

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Se utiliza para

01436 000A
aislamiento del sistema, en la parte posterior
set para una separación en el soporte para barras de 700 mm (distancia entre ejes)
Mas

01420 000A
aislamiento del sistema, en la parte posterior
set para una separación en el soporte para barras de 550 mm (distancia entre ejes)
Mas

01430 000A
soporte para barras universal

para barras: 30, 40, 60, 80, 100, 120 x 10
Mas
