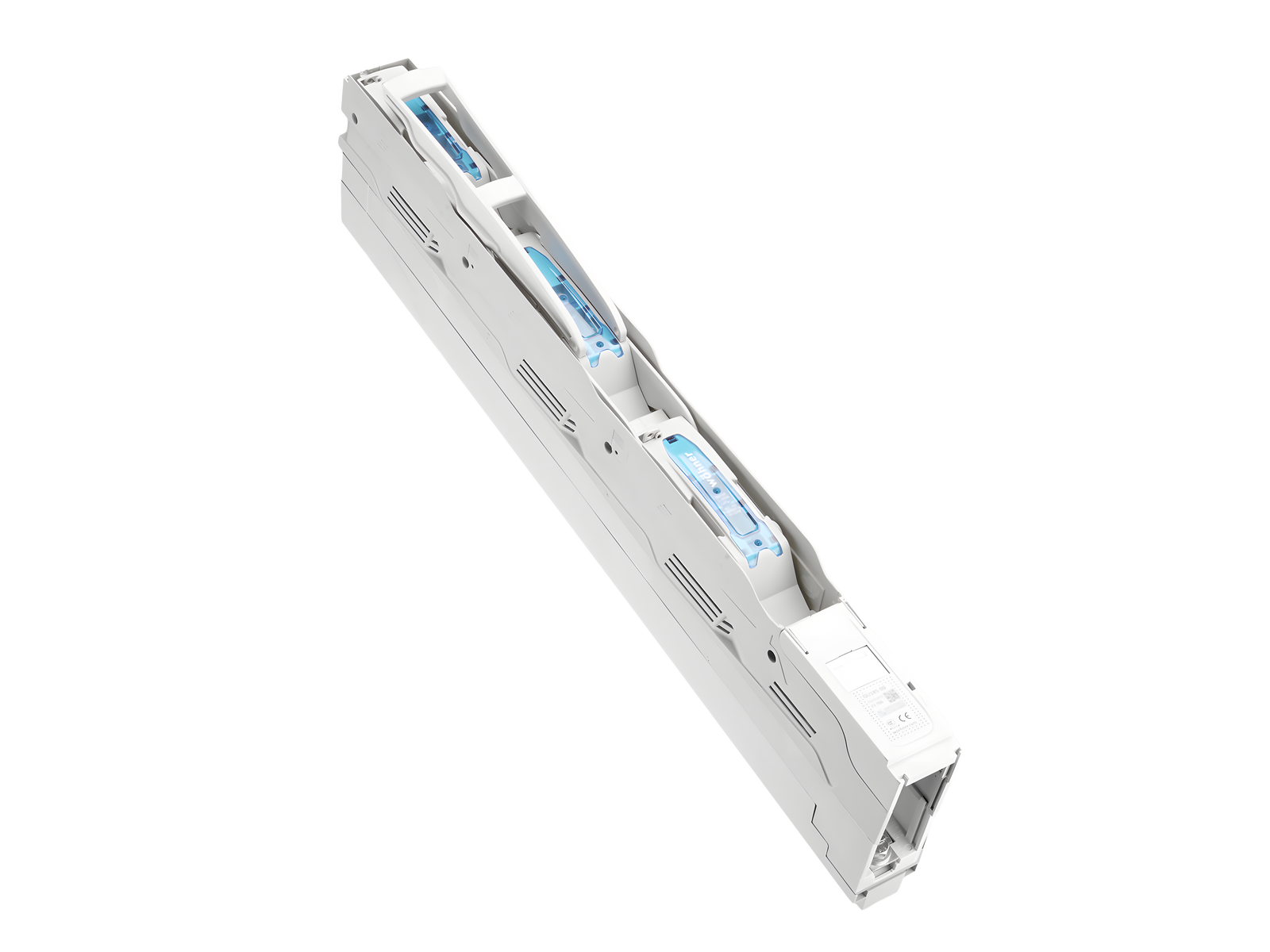

La imagen puede mostrar un producto similar.
Part No.: 33770 000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 3 polos conmutables
versión alta con borne tipo brida 1,5-95 mm²
para barras 30, 40, 60, 80, 100, 120 x 10
sistema
185Power
ventajas del producto
Self-closing inspection holes are available in the cover.
Cover can be locked when closed.
| grupo de producto | 12 |
| subgrupo | 52 |
| embalaje | 1 |
| EAN | 4021267337704 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001046 |
| ETIM 5.0 | EC001046 |
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
homologaciónes
IEC (CB) , CCC
tipo: QU185-00
CCC certificate: 2015010302769751
| para fusibles de tamaño: | NH 000, NH 00 |
| fusibles según norma: | IEC / HD 60269-2 |
| potencia disipada del fusible permitida: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| datos IEC | |
| Normas | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 160 A |
| tensión nominal (IEC) AC: | 800 V |
| tensión nominal de aislamiento Ui AC: | 1000 V |
| tensión de pico Uimp: | 8 kV |
| Utilisation category AC (IEC 60947-3) : | AC-22B (800 V / 63 A) |
| Utilisation category DC (IEC 60947-3) : | DC-20B max. voltage between the fuses: 1000V visible information required: Do not switch under load. |
| corriente de cortocircuito condicional con fusibles (AC): | 30 kA / 800 V (63 A) |
| 100 kA / 690 V | |
| aprobado con fusibles de característica: | gG |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 17.9 W.
(The power dissipation at full load would be 28.0 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) DC: | 1000 V |
| Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto. |
| Degree of protection IP20 at front, degree of protection near terminal depends on installation |
| datos mecánicos | |
| An x A x P: | 50 x 670 x 189 |
| peso: | 261.8 kg/100 |
| para barras: | 30, 40, 60, 80, 100, 120 x 10 |
| el transformador de corriente puede ser integrado en el aparato: | ja |
| grado de protección frontal: | IP20 |
Type of fastening:
can be screwed onto drilled busbar, undrilled mounting with terminal clamp
connection:
box terminal 95mm²
| puntos de apriete | |
| cage clamp connection | |
| screw drive: | S4 |
| wire stripping: | 20 mm |
| min. cross-section: | 1.5 mm² |
| max. cross-section: | 70 mm² |
| re: | 1.5 - 10 mm² |
| rm: | 16 - 70 mm² |
| f: | 1.5 - 70 mm² |
| f + AE: | 1.5 - 70 mm² |
| (f + AE may not fit with max. cross-section) | |
| Md min.: | 5.0 Nm |
| Md max.: | 6.0 Nm |
| lam. Cu width: | 9 - 12 mm |
| lam. Cu thickness: | 2 - 10 mm |
| Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto. | |
| potencia disipada del fusible permitida: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
33739
000A
abrazadera
para sistemas de barras sin cubiertas del sistema
talla 00
Mas
33765
000A
abrazaderaCrossLink® IP20
para sistemas de barras con protección contra contacto directo
talla 00
Mas
33915
000
conector para cable auxiliar, para borne-brida
conductor plano EN 61210 6,3 x 0,8
para: QCB-NH00, QCS-NH00, QCS-160
Mas
33732
000A
cubierta del área de conexión,versión alta, conexión inferior
para 33700, 33715, 33720, 33770, 33771, 33772 y QUADRON®185Power Speed de talla 00
talla 00
Mas
33726
000A

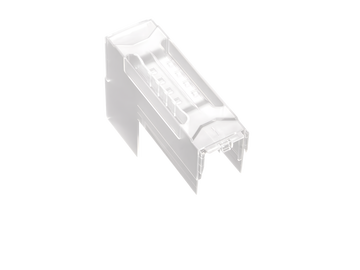

cubierta del área de conexión, modelo alto, conexión superior
