seccionador vertical doble, 1250 A (33731)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33731000A

QUADRON®185Power

seccionador vertical doble, 1250 A

3 polos conmutables

tornillo M12, con cubierta del área de conexión incluida

para barras 30, 40, 60, 80, 100, 120 x 10

sistema

185Power

ventajas del producto

Self-closing inspection holes are available in the cover.

Cover can be locked when closed.

grupo de producto 12
subgrupo 55
embalaje 1
EAN 4021267337315
ECLASS 6.1 27142109
ECLASS 7.1 27142109
ETIM 4.0 EC001046
ETIM 5.0 EC001046

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

tipo: QU185-3/2x

Datos técnicos

para fusibles de tamaño: NH 3
fusibles según norma: IEC / HD 60269-2
potencia disipada del fusible permitida: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
datos IEC
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
datos electricos IEC
intensidad de corriente nominal (IEC): 1250 A
tensión nominal (IEC) AC: 690 V
tensión nominal de aislamiento Ui AC: 1000 V
tensión de pico Uimp: 8 kV
Utilisation category AC (IEC 60947-3) : AC-20B (690 V)
Utilisation category DC (IEC 60947-3) : DC-20B
max. voltage between the fuses: 800 V
visible information required: Do not switch under load.
corriente de cortocircuito condicional con fusibles (AC): 50 kA
aprobado con fusibles de característica: gG

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 243.2 W.

(The power dissipation at full load would be 380.0 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.
Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.

version: connection bottom

ampacity with fuses NH3 gG 500 V AC 630 A:
- 1250 A bolt connection (it's recommended to wear gloves when operating)
- 1190 A bolt connection
- 1125 A using terminal clamp 33738 or 33740

ampacity with solid links (knives) 1000 A:
- 1550 A bolt connection
- 1350 A using terminal clamp 33738 or 33740
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
Degree of protection IP20 at front, degree of protection near terminal depends on installation
datos mecánicos
An x A x P: 200 x 890 x 190
peso: 1556.0 kg/100
para barras: 30, 40, 60, 80, 100, 120 x 10
el transformador de corriente puede ser integrado en el aparato: ja
grado de protección frontal: IP20
degree of protection when open: IP10

Type of fastening:
can be screwed onto drilled busbar, diameter 13 mm, undrilled mounting with terminal clamp
connection:
screw connection M12, max. 4/8 cable lugs for 300 / 240mm², for more information download mounting instruction.

puntos de apriete


screw M12 :
Md 30 Nm

Application notes

Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.
potencia disipada del fusible permitida: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accesorios

33156000
interruptor de señalización
conmutador 250 V AC / 5 A, 30 V DC / 4 A
Mas

33758000A
listón de soporte para obturador lateral
para tapas delanteras
talla 00-3
Mas

33738000A
abrazadera CrossLink®
para sistemas de barras con protección contra contacto directo CrossLink®
talla 1-3
Mas

33740000A

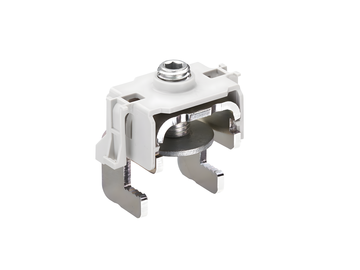

abrazadera
para sistemas de barras sin cubiertas del sistema
talla 1-3
Mas

33768000A
soporte del conector con carril de montaje
para el cableado del transformador de corriente
talla 1-3
Mas

33769000A
soporte del aparato con carriles de montaje
para el control de fusibles y el cableado del transformador de corriente
talla 1-3
Mas

37212000A
transformador de corriente de 200 A / 5 A
2,5 VA / clase 1
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37213000A
transformador de corriente de 250 A / 5 A
2,5 VA / clase 1
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37214000A
transformador de corriente de 400 A / 5 A
2,5 VA / clase 1
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37216000A
transformador de corriente de 600 A / 5 A
2,5 VA / clase 1
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37219000A
transformador de corriente de 200 A / 5 A
2,5 VA / clase 0,5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37220000A
transformador de corriente de 250 A / 5 A
2,5 VA / clase 0,5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37221000A
transformador de corriente de 400 A / 5 A
2,5 VA / clase 0,5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37222000A
transformador de corriente de 500 A / 5 A
2,5 VA / clase 0,5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37223000A
transformador de corriente de 600 A / 5 A
2,5 VA / clase 0,5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37226000A
transformador de corriente de 250 A / 5 A
2,5 VA / clase 0,5s
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37227000A
transformador de corriente de 400 A / 5 A
2,5 VA / clase 0,5s
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37228000A
transformador de corriente de 500 A / 5 A
2,5 VA / clase 0,5s
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37229000A
transformador de corriente de 600 A / 5 A
2,5 VA / clase 0,5s
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37232000A
transformador de corriente de 200 A / 5 A, con decl. de conformidad
2,5 VA / clase 0,5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37233000A
transformador de corriente de 250 A / 5 A, con decl. de conformidad
2,5 VA / clase 0,5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37234000A
transformador de corriente de 400 A / 5 A, con decl. de conformidad
2,5 VA / clase 0,5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37235000A
transformador de corriente de 500 A / 5 A, con decl. de conformidad
2,5 VA / clase 0,5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37236000A
transformador de corriente de 250 A / 5 A
2,5 VA / clase 0,5s
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37237000A
transformador de corriente de 400 A / 5 A
2,5 VA / clase 0,5s
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37238000A
transformador de corriente de 500 A / 5 A
2,5 VA / clase 0,5s
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37215000A
transformador de corriente de 500 A / 5 A
2,5 VA / clase 1
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37307000A
measuring transformer 600 A / 333 mV
class 0.5s
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
NEW
Mas

37296000A
measuring transformer 200 A / 333 mV
class 0.5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
NEW
Mas

37304000A
measuring transformer 250 A / 333 mV
class 0.5s
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
NEW
Mas

37289000A
measuring transformer 200 A / 333 mV
class 1
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
NEW
Mas

37298000A
measuring transformer 400 A / 333 mV
class 0.5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
NEW
Mas

37305000A
measuring transformer 400 A / 333 mV
class 0.5s
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
NEW
Mas

37293000A
measuring transformer 600 A / 333 mV
class 1
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
NEW
Mas

37290000A
measuring transformer 250 A / 333 mV
class 1
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
NEW
Mas

37303000A
measuring transformer 200 A / 333 mV
class 0.5s
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
NEW
Mas

37292000A
measuring transformer 500 A / 333 mV
class 1
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
NEW
Mas

37306000A
measuring transformer 500 A / 333 mV
class 0.5s
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
NEW
Mas

37297000A
measuring transformer 250 A / 333 mV
class 0.5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
NEW
Mas

37291000A
measuring transformer 400 A / 333 mV
class 1
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
NEW
Mas

37299000A
measuring transformer 500 A / 333 mV
class 0.5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
NEW
Mas

37300000A
measuring transformer 600 A / 333 mV
class 0.5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
NEW
Mas
