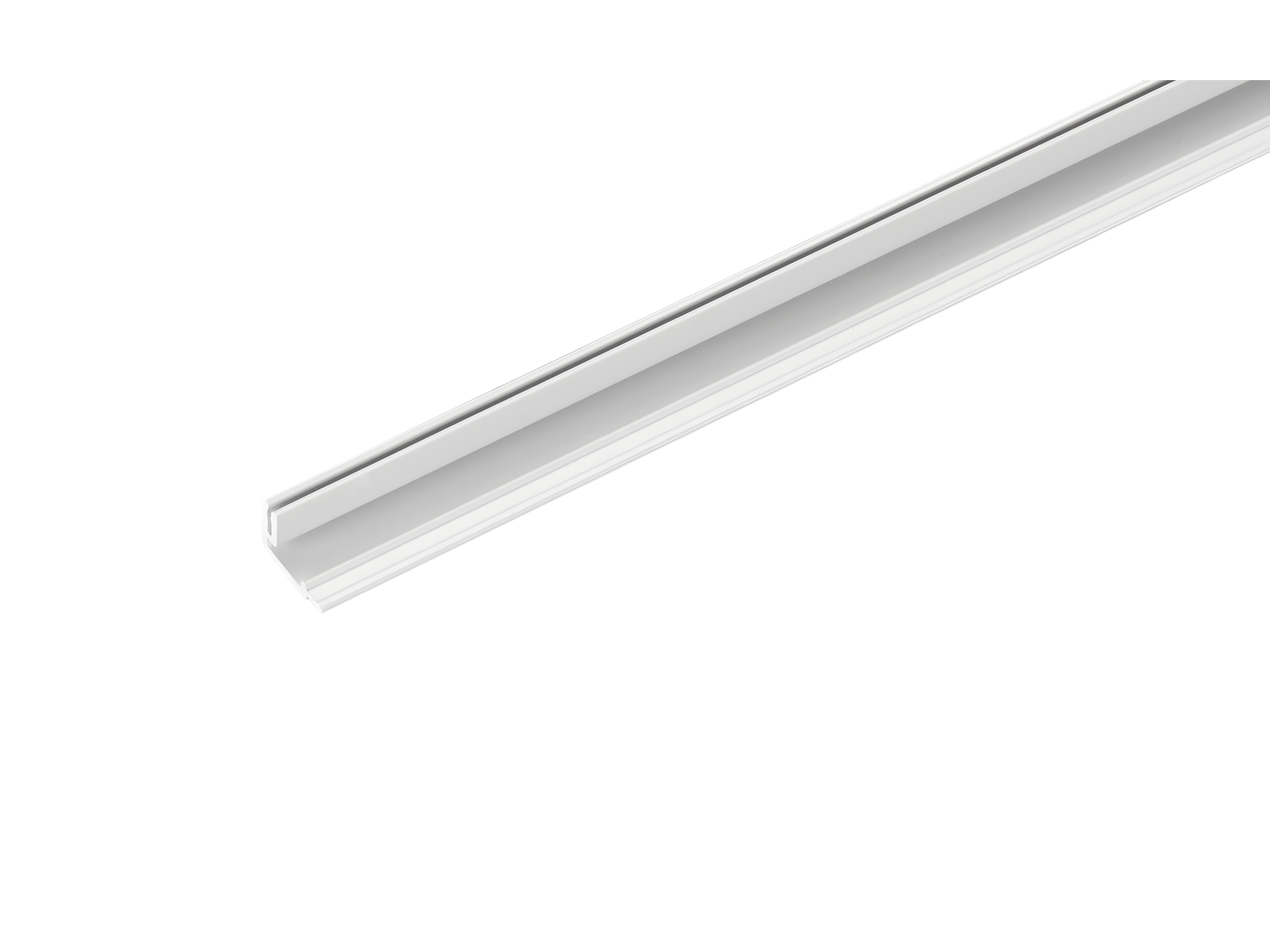

perfiles de cierre

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01440 000A

perfiles de cierre

499 mm de longitud

499 x 16

sistema

185Power

grupo de producto	06
subgrupo	27

embalaje	2
EAN	4021267014407

ECLASS 14.0	27142190
ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

for UL feeder circuits >250V

tipo: 01440000A

EAC Type: CO-S

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos UL
Normas
UL 508

for UL feeder circuits >250V

datos mecánicos
An x A x P:	499 x 16 x 23.5
peso:	5.6 kg/100

cualidad de materiales
halogen-free:	Yes

Application notes


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit


for UL feeder circuits >250V

Links (Prices, CAD data)

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - GAEB90 (in German) (*.d81)

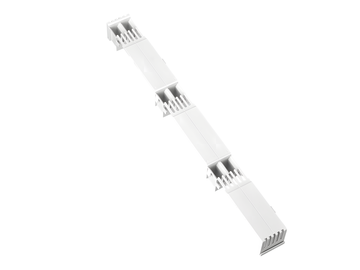

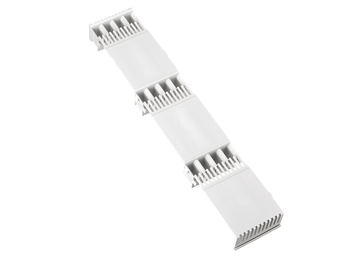

Se utiliza para
