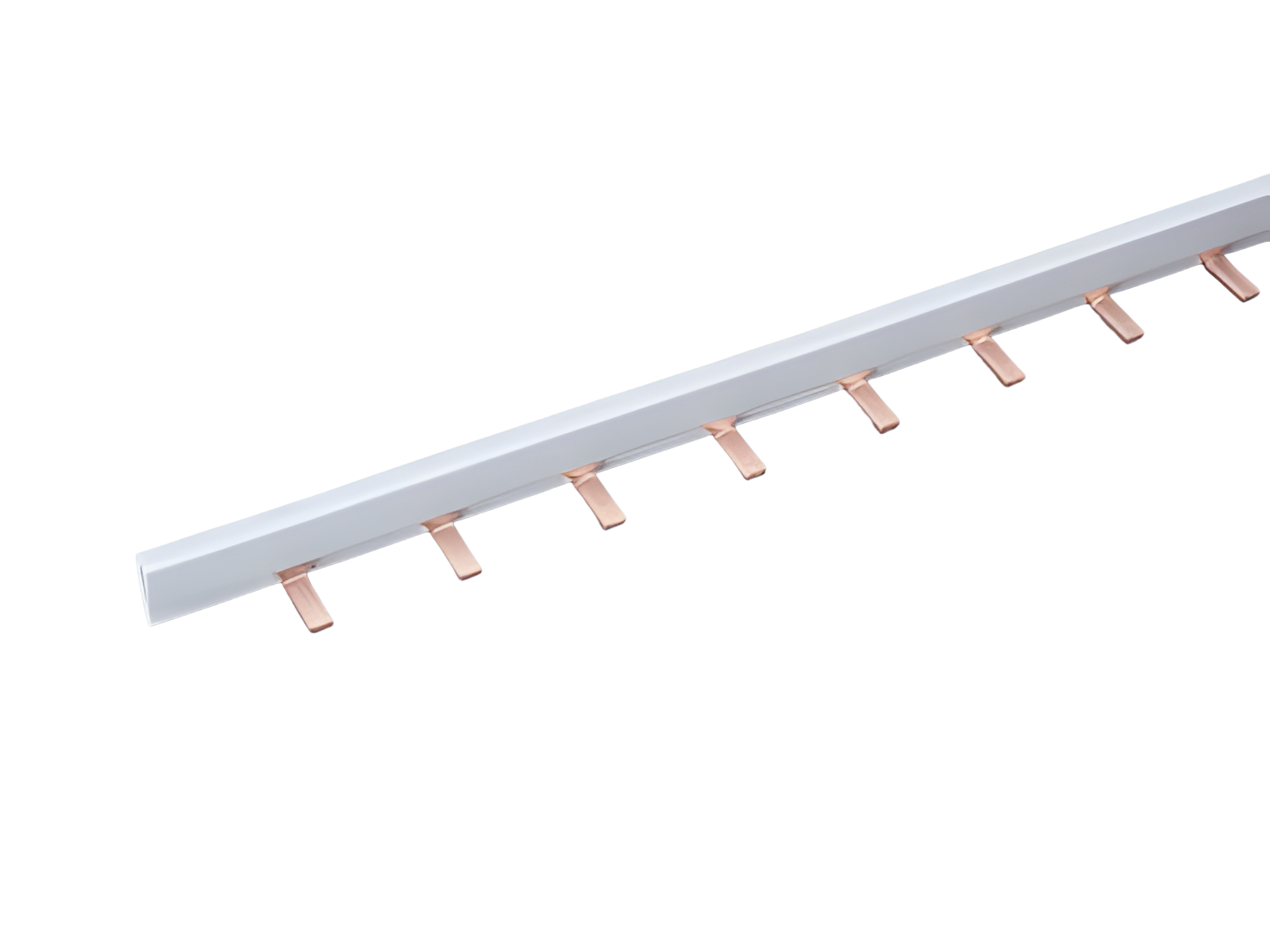

peine, 1 polo, tipo puente, paso de 27 mm (31014)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 31014 000A

peine, 1 polo, tipo puente, paso de 27 mm

80 A, 1 m de longitud

16 mm²

grupo de producto 06
subgrupo 95
embalaje 25
EAN 4021267310141
ECLASS 6.1 27371306
ECLASS 7.1 27371306
ETIM 4.0 EC000215
ETIM 5.0 EC000215

Homologaciónes

Normas

IEC 61439-1:2020

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020
datos electricos IEC
intensidad de corriente nominal (IEC): 80 A
tensión nominal (IEC) AC: 690 V
tensión nominal (IEC) DC: 1000 V
tensión de pico Uimp: 4 kV

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 1.8 W.

(The power dissipation at full load would be 2.8 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.
máxima intensidad de corriente admisible con alimentación central: 130 A
datos mecánicos
An x A x P: 1000 x 5 x 15
peso: 19.0 kg/100
Sección: 16 mm²

Application notes

La capacidad de aislamiento del artículo depende de las condiciones de la instalación.

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

connection accessories

31028 000A
borne de conexión, conexión lateral
6 - 50 mm²
para: 31014, 31024, 31309, 31311
Mas

Se utiliza para

31291 000
TRITON®Panel
base para fusibles D0, montaje en instalaciones de mando
Size D02 / E 18
E 18 / 63 A / 1P
protección contra contacto conforme a DGUV V3
for mounting rail
Mas

31115 000
AMBUS®Panel
soporte para fusibles cilíndricos
Size 14x51
14x51 / 1P
50 A / 690 V
for mounting rail
Mas

31278 000
AMBUS®Panel
soporte para fusibles cilíndricos, para fusibles semiconductores
Size 14x51
14 x 51 / 1P
50 A / 690 V
for mounting rail
Mas

31135 000
AMBUS®Panel
soporte para fusibles cilíndricos, con LED
Size 14x51
14 x 51 / 1P
50 A / 110 - 690 V
indication (LED) of a tripped fuse link
for mounting rail
Mas

31286 000
TRITON®Panel
base para fusibles D0, montaje en instalaciones de mando
Size D01 / E 14
E 14 / 16 A / 1P
protección contra contacto conforme a DGUV V3
for mounting rail
Mas

31940 000
AMBUS®Panel
soporte para fusibles cilíndricos, con interruptor de señalización
Size 14x51
14 x 51 / 1P
50 A / 690 V
for fuse links with striker pin
for mounting rail
Mas

31556 000A
SECUR®Panel
seccionador para fusibles D0 de hasta 63 A
Size D02 / E 18
con LED
1P
operator independent switching (snap-action mechanism)
for mounting rail
Mas

31303 000
CUSTO®Panel
base para fusibles D0, montaje en instalaciones de mando
Size D02 / E 18
E 18 / 63 A / 1P
protección contra contacto
for mounting rail
Mas

31307 000A
SECUR®Panel
seccionador para fusibles D0 de hasta 63 A
Size D02 / E 18
1P
operator independent switching (snap-action mechanism)
for mounting rail
Mas

31301 000
CUSTO®Panel
base para fusibles D0, montaje en instalaciones de mando
Size D01 / E 14
E 14 / 16 A / 1P
protección contra contacto
for mounting rail
Mas
