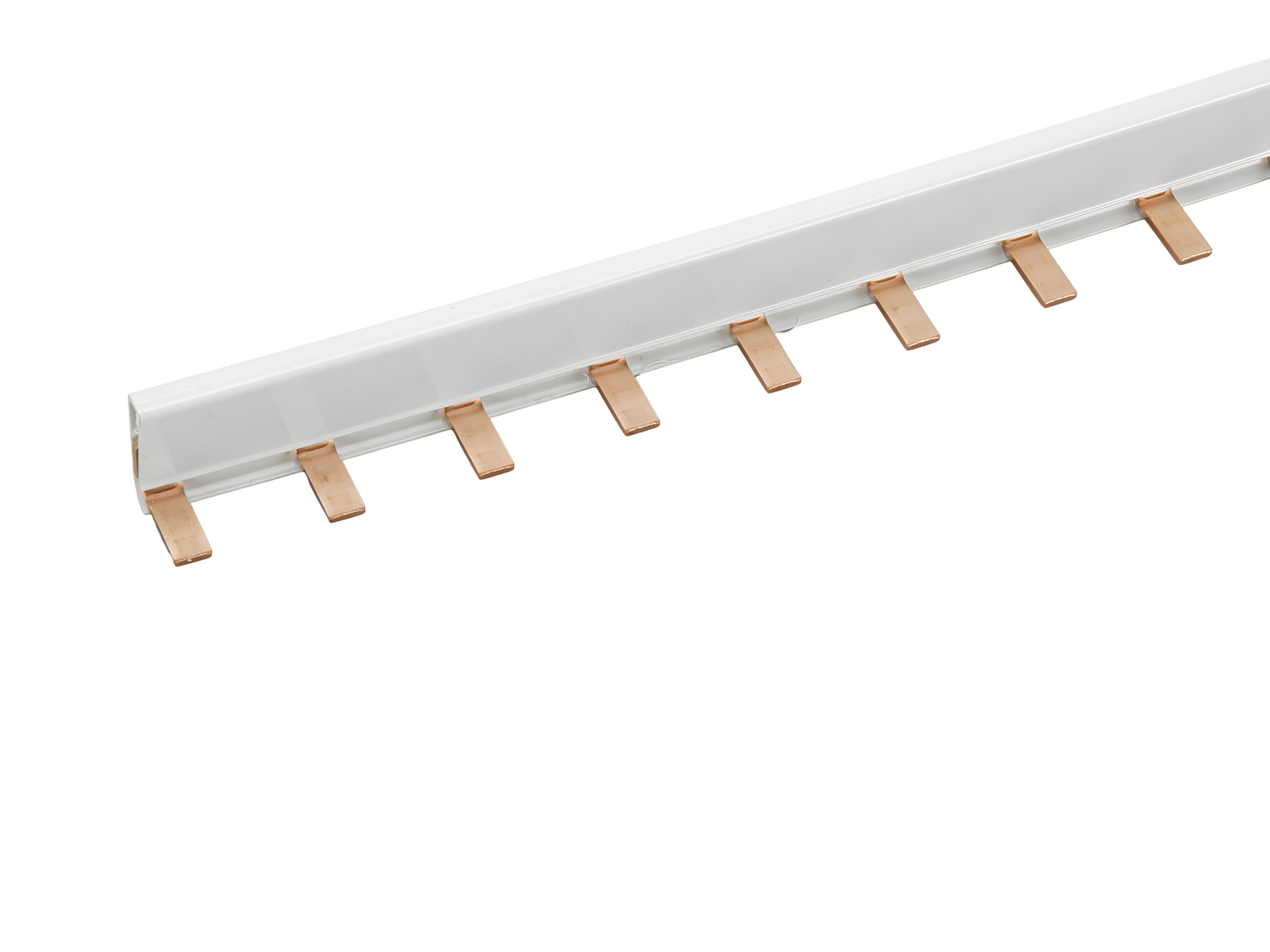

peine, 1 polo, tipo puente, paso de 27 mm (31057)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 31057000A

peine, 1 polo, tipo puente, paso de 27 mm

130 A, 1 m de longitud

35 mm²

grupo de producto 06
subgrupo 95
embalaje 10
EAN 4021267310578
ECLASS 6.1 27371306
ECLASS 7.1 27371306
ETIM 4.0 EC000215
ETIM 5.0 EC000215

Homologaciónes

Normas

IEC 61439-1:2020

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020
datos electricos IEC
intensidad de corriente nominal (IEC): 130 A
tensión nominal (IEC) AC: 690 V
tensión nominal (IEC) DC: 1000 V
tensión de pico Uimp: 4 kV

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 2.2 W.

(The power dissipation at full load would be 3.4 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.
máxima intensidad de corriente admisible con alimentación central: 220 A
datos mecánicos
An x A x P: 1000 x 6 x 26
peso: 50.0 kg/100
Sección: 35 mm²

Application notes

La capacidad de aislamiento del artículo depende de las condiciones de la instalación.

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

01198000A
borne de conexión, conexión frontal
25 - 95 mm²
para: 31057
Mas

Se utiliza para

31556000A
SECUR®Panel
seccionador para fusibles D0 de hasta 63 A
con LED
1P
Mas

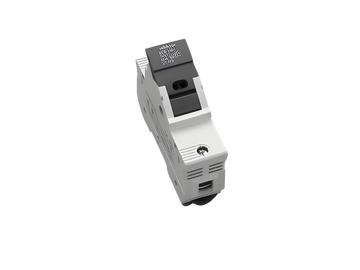

31115000
AMBUS®Panel
soporte para fusibles cilíndricos
14x51 / 1P
50 A / 690 V
Mas

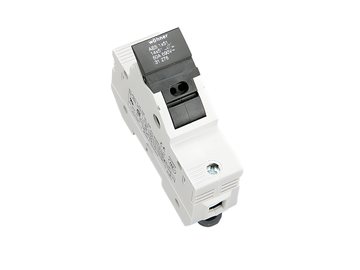

31278000
AMBUS®Panel
soporte para fusibles cilíndricos, para fusibles semiconductores
14 x 51 / 1P
50 A / 690 V
Mas

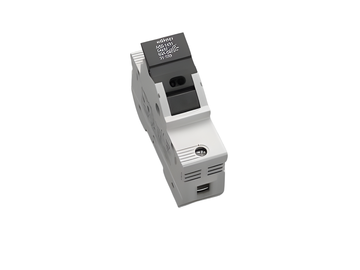

31135000
AMBUS®Panel
soporte para fusibles cilíndricos, con LED
14 x 51 / 1P
50 A / 110 - 690 V
indication of a released fuse link
Mas

31940000
AMBUS®Panel
soporte para fusibles cilíndricos, con interruptor de señalización
14 x 51 / 1P
50 A / 690 V
for fuse links with striker pin
Mas

31307000A
SECUR®Panel
seccionador para fusibles D0 de hasta 63 A
1P
Mas

31303000
CUSTO®Panel
base para fusibles D0, montaje en instalaciones de mando
E 18 / 63 A / 1P
protección contra contacto
Mas

31301000
CUSTO®Panel
base para fusibles D0, montaje en instalaciones de mando
E 14 / 16 A / 1P
protección contra contacto
Mas
