parte inferior de base NH de 600 A, montaje en superficie, para sistemas fotovoltaicos (03293000)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 03293 000

QUADRON Panel

parte inferior de base NH de 600 A, montaje en superficie, para sistemas fotovoltaicos

tornillo de borne de entrada M10, conector de salida al embarrado de 2x 40 x 10

talla 2XL/3L, 1P, con protección contra contacto

for mounting plate

sistema

Panel

ventajas del producto

For one or two internal busbars 40x10mm.
Busbar fully shock protected by the contact cover.
The shock protection is split into 2.

grupo de producto	10
subgrupo	13

embalaje	3
EAN	4021267032937

ECLASS 14.0	27142106
ETIM 5.0	EC000067
ETIM 8.0	EC000067
ETIM 10.0	EC000067

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

tipo: PVH-NH2XL/3L

Datos técnicos

fusibles según norma:	IEC / EN 60269-6
potencia disipada del fusible permitida:	100 W

datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

datos electricos IEC
intensidad de corriente nominal (IEC):	600 A
tensión nominal (IEC) AC:	1000 V

tensión nominal (IEC) DC:

1500 V

tensión de pico Uimp:

6 kV

corriente de cortocircuito cuando se protege por fusibles:

50 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 8.8 W.

(The power dissipation at full load would be 13.8 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

max. permitted operation temperature

55°C

Bei praxisgerechter Anordnung muss bezüglich Strombelastbarkeit, bezogen auf den Nennstrom der Sicherung, ein Reduktionsfaktor von 0,6 berücksichtigt werden.
for fuse links IEC 60269-6

datos electricos UL
intensidad de corriente nominal (UL):	600 A
tensión nominal (UL) DC:	1500 V
for wires UL:	Cu 90°C

datos eléctricos
SCCR:	15 kA

datos mecánicos

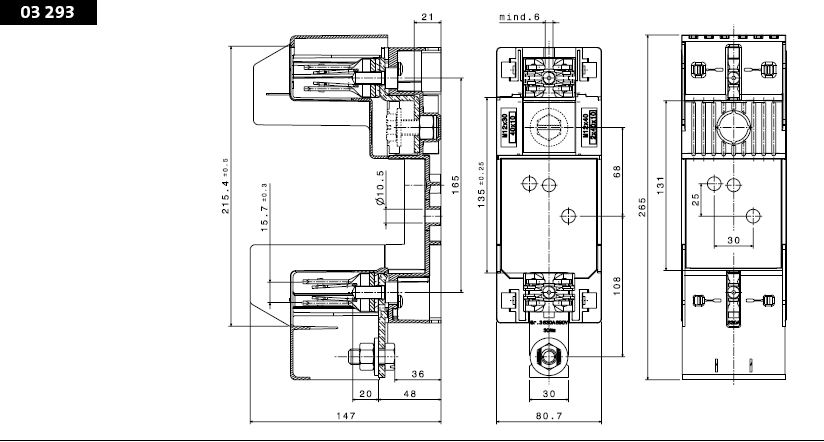

An x A x P:	81 x 265 x 147
peso:	110.0 kg/100
Polaridad:	1 polos
Mounting:	for mounting plate

puntos de apriete
Not suitable for aluminium cables !
for wires UL:	Cu 90°C

cualidad de materiales
halogen-free:	Yes

Application notes

Not suitable for aluminium cables !
La capacidad de aislamiento del artículo depende de las condiciones de la instalación.

potencia disipada del fusible permitida:	100 W
