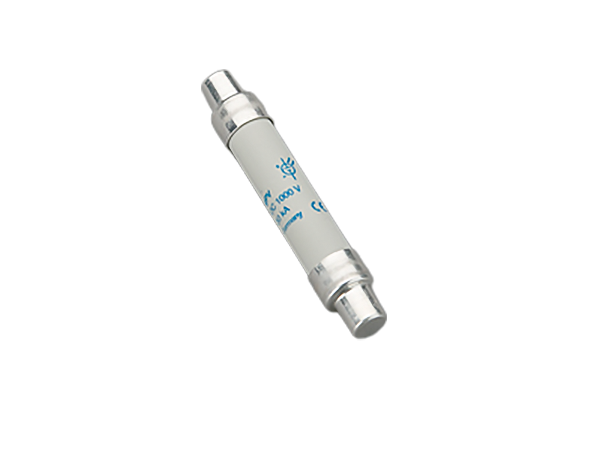

fusible cilíndr. de 20 A

La imagen puede mostrar un producto similar.

Descripción

Part No.: 31559 000

1100 V DC, gPV

14 x 85

stock sale

grupo de producto	22
subgrupo	25

embalaje	20
EAN	4021267315597

ECLASS 14.0	27142002
ETIM 5.0	EC002704
ETIM 8.0	EC002704
ETIM 10.0	EC002704

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-6:2010 + A1:2018

Datos técnicos

tamaño:

14x85

datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-6:2010 + A1:2018

datos electricos IEC
intensidad de corriente nominal (IEC):	20 A

tensión nominal (IEC) DC:

1100 V

clase de servicio

gPV

capacidad de interrumpir cortocircuito DC

30 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 3.0 W.

(The power dissipation at full load would be 4.7 W.)

datos mecánicos
An x A x P:	14 x 14 x 85
peso:	2.7 kg/100

cualidad de materiales
Material:	Porcelain
halogen-free:	Yes

Links (Prices, CAD data)

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Data packet EPlan (*.edz)

| Characteristics

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Se utiliza para

31555 000
SECUR Panel
soporte para fusibles cilíndricos
10 x 85 / 1P
32 A, 1500 V DC
for mounting rail
