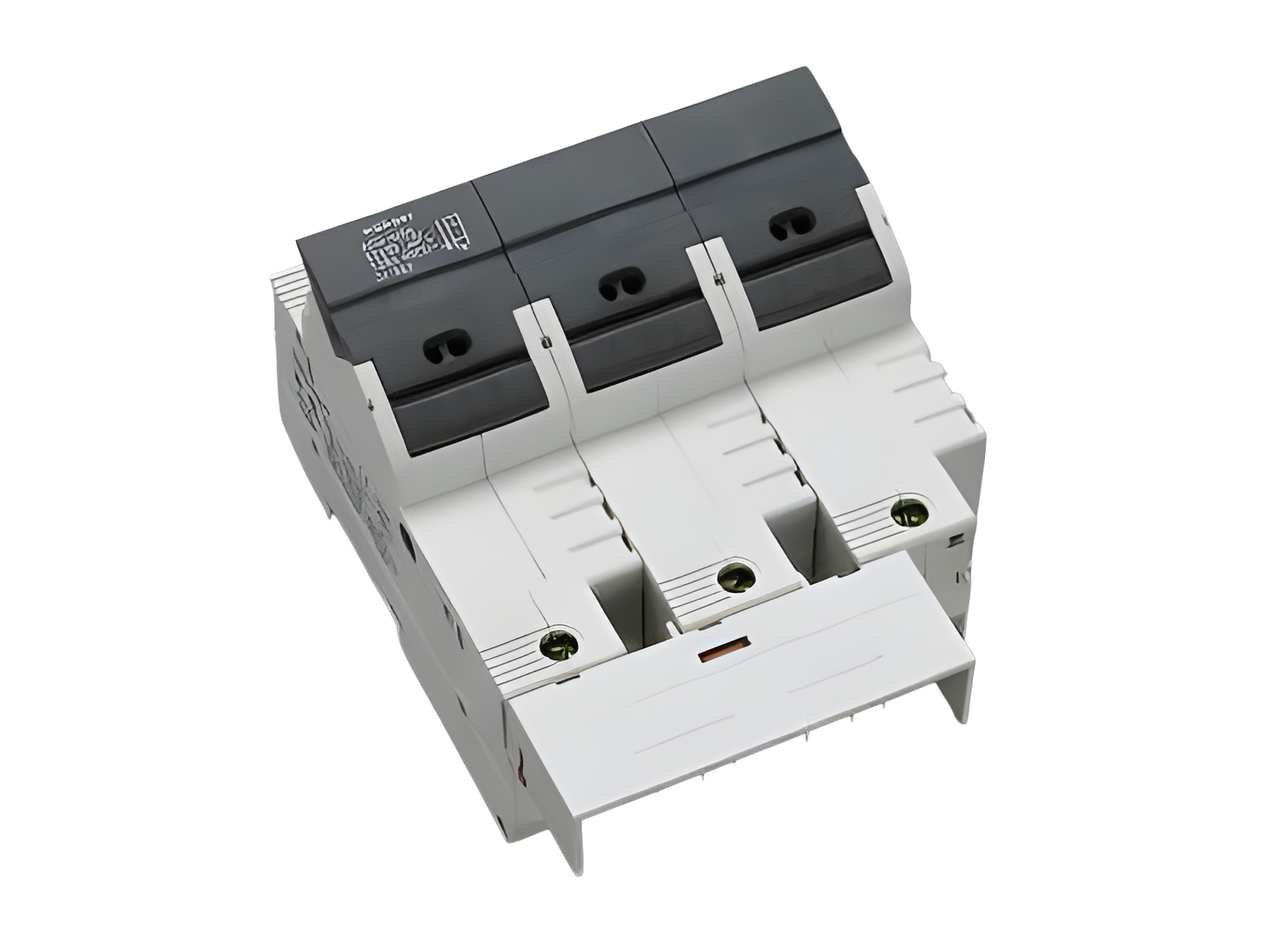

soporte para fusibles cilíndricos, con interruptor de señalización (31943)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 31943000

AMBUS^®Panel

soporte para fusibles cilíndricos, con interruptor de señalización

22 x 58 / 3P

100 A / 690 V

for fuse links with striker pin

for mounting rail

sistema

Panel

ventajas del producto

large clamping range

grupo de producto	17
subgrupo	12

embalaje	2
EAN	4021267319434

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002705
ETIM 5.0	EC002705

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

homologaciónes

CSA , UL , CCC

for UL feeder circuits >250V

tipo: AES22x58

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org

CCC certificate: 2012010302584095

Datos técnicos

para fusibles de tamaño:	22x58
fusibles según norma:	IEC / HD 60269-2
potencia disipada del fusible permitida:	11 W

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos electricos IEC
intensidad de corriente nominal (IEC):	100 A
tensión nominal (IEC) AC:	690 V

tensión nominal de aislamiento Ui AC:	800 V
tensión de pico Uimp:	6 kV

corriente de cortocircuito condicional con fusibles (AC):	100 kA / 500 V (125 A)
	80 kA / 690 V (80 A)
aprobado con fusibles de característica:	gG

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 6.7 W.

(The power dissipation at full load would be 10.5 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

further utilisation category AC (IEC 60947-3):

AC-20B (1000 V) at pollution degree 2

Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.

for fuse links with striker as per IEC / EN 60269-2 with permitted rated power dissipationsup to max. 9.5W for gG/gL up to max. 7W for aMup to max. 11W for aR/gR at max. 80A pilot switch 1 changeover switch 250V AC (5A), 30V DC (4A)

datos UL
Normas
UL 4248-1

for UL feeder circuits >250V
suitable for field-installed conductors

datos electricos UL
intensidad de corriente nominal (UL):	80 A
tensión nominal (UL) AC:	600 V
frecuencia nominal (UL):	50 / 60 Hz
tensión nominal (UL) DC:	600 V
for wires UL:	Cu 75°C

SCCR:

100 kA

datos mecánicos
An x A x P:	108 x 146 x 69
peso:	54.1 kg/100
Polaridad:	3 polos
Mounting:	for mounting rail

grado de protección:	IP20
grado de protección frontal:	IP20

puntos de apriete
cage clamp connection
wire stripping:	20 mm
min. cross-section:	4 mm²
max. cross-section:	50 mm²
Md min.:	3.5 Nm
Md max.:	4.0 Nm
Not suitable for aluminium cables !

min. cross-section UL:	AWG 10
max. cross-section UL:	AWG 1/0
torque (UL):	35 lb-in
for wires UL:	Cu 75°C

borne terminal : 4 - 50 mm² / AWG 10 - AWG 1/0 cables flexibles, directamente o con terminal Par de apriete 3,5 - 4,0 Nm / 31 - 35 lb.in. (Cables flexibles de máxima sección podrían no entrar cuando se usan terminales)

Application notes

Not suitable for aluminium cables !
Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.
Notas	Pilot switch indicates if no fuse is inserted, a holder is open or a fuse (with striker) has tripped.

potencia disipada del fusible permitida:	11 W

for UL feeder circuits >250V
