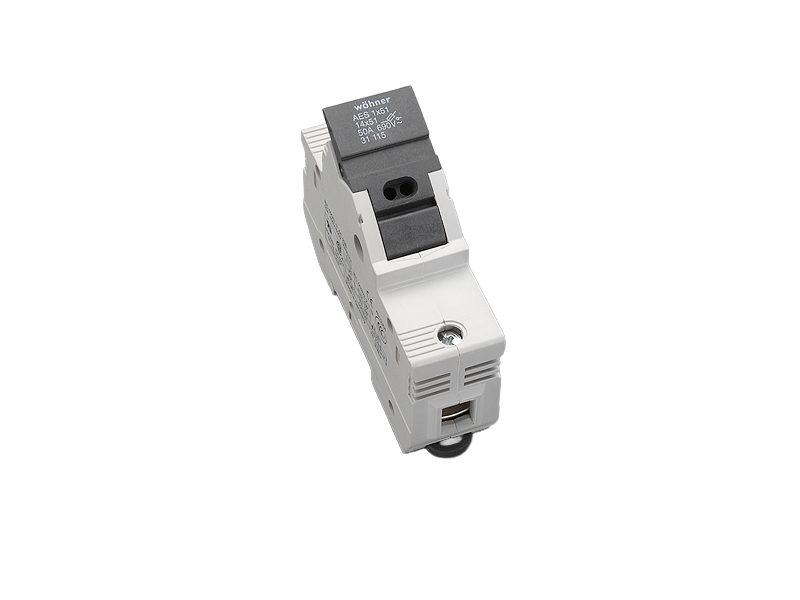

La imagen puede mostrar un producto similar.
Part No.: 31115000
AMBUS®Panel
soporte para fusibles cilíndricos
14x51 / 1P
50 A / 690 V
for mounting rail
sistema
Panel
ventajas del producto
large clamping range
holder for label
| grupo de producto | 17 |
| subgrupo | 09 |
| embalaje | 6 |
| EAN | 4021267311155 |
| ECLASS 6.1 | 27142190 |
| ECLASS 7.1 | 27142190 |
| ETIM 4.0 | EC002705 |
| ETIM 5.0 | EC002705 |
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
homologaciónes
IEC (CB) , CSA , UL , CCC
for UL feeder circuits >250V
tipo: AES14x51
UL file: E230163, UL category (for USA): IZLT https://www.ul.com
UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com
CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org
CCC certificate: 2004010302117255
| para fusibles de tamaño: | 14x51 |
| fusibles según norma: | IEC / HD 60269-2 |
| potencia disipada del fusible permitida: | 5 W |
| datos IEC | |
| Normas | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 50 A |
| tensión nominal (IEC) AC: | 690 V |
| tensión nominal de aislamiento Ui AC: | 800 V |
| tensión nominal de aislamiento Ui DC: | 800 V |
| tensión de pico Uimp: | 6 kV |
| corriente de cortocircuito condicional con fusibles (AC): | 100 kA / 400 V (50 A) |
| 100 kA / 500 V (40 A) | |
| 80 kA / 690 V (25 A) | |
| aprobado con fusibles de característica: | gG |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 0.6 W.
(The power dissipation at full load would be 0.9 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| further utilisation category AC (IEC 60947-3): | AC-20B (1000 V) at pollution degree 2 |
| further utilisation category DC (IEC 60947-3): | DC-20B (800 V) |
| Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto. |
| for fuse links as per IEC / EN 60269-2 with permitted rated power dissipations up to max. 5W for gG/gL up to max. 3W for aM |
| datos UL | |
| Normas | |
| UL 4248-1 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| datos electricos UL | |
| intensidad de corriente nominal (UL): | 50 A |
| tensión nominal (UL) AC: | 600 V |
| frecuencia nominal (UL): | 50 / 60 Hz |
| tensión nominal (UL) DC: | 600 V |
| for wires UL: | Cu 75°C |
| SCCR: | 100 kA |
| datos mecánicos | |
| An x A x P: | 27 x 90 x 69 |
| peso: | 9.7 kg/100 |
| Polaridad: | 1 polos |
| Mounting: | for mounting rail |
| grado de protección: | IP20 |
| grado de protección frontal: | IP20 |
| puntos de apriete | |
| cage clamp connection | |
| wire stripping: | 14 mm |
| min. cross-section: | 1.5 mm² |
| max. cross-section: | 35 mm² |
| Md min.: | 2.5 Nm |
| Md max.: | 3.0 Nm |
| Not suitable for aluminium cables ! | |
| min. cross-section UL: | AWG 14 |
| max. cross-section UL: | AWG 2 |
| torque (UL): | 26 lb-in |
| for wires UL: | Cu 75°C |
|
borne terminal: |
|
| Not suitable for aluminium cables ! | |
| Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto. | |
| potencia disipada del fusible permitida: | 5 W |
| for UL feeder circuits >250V | |
