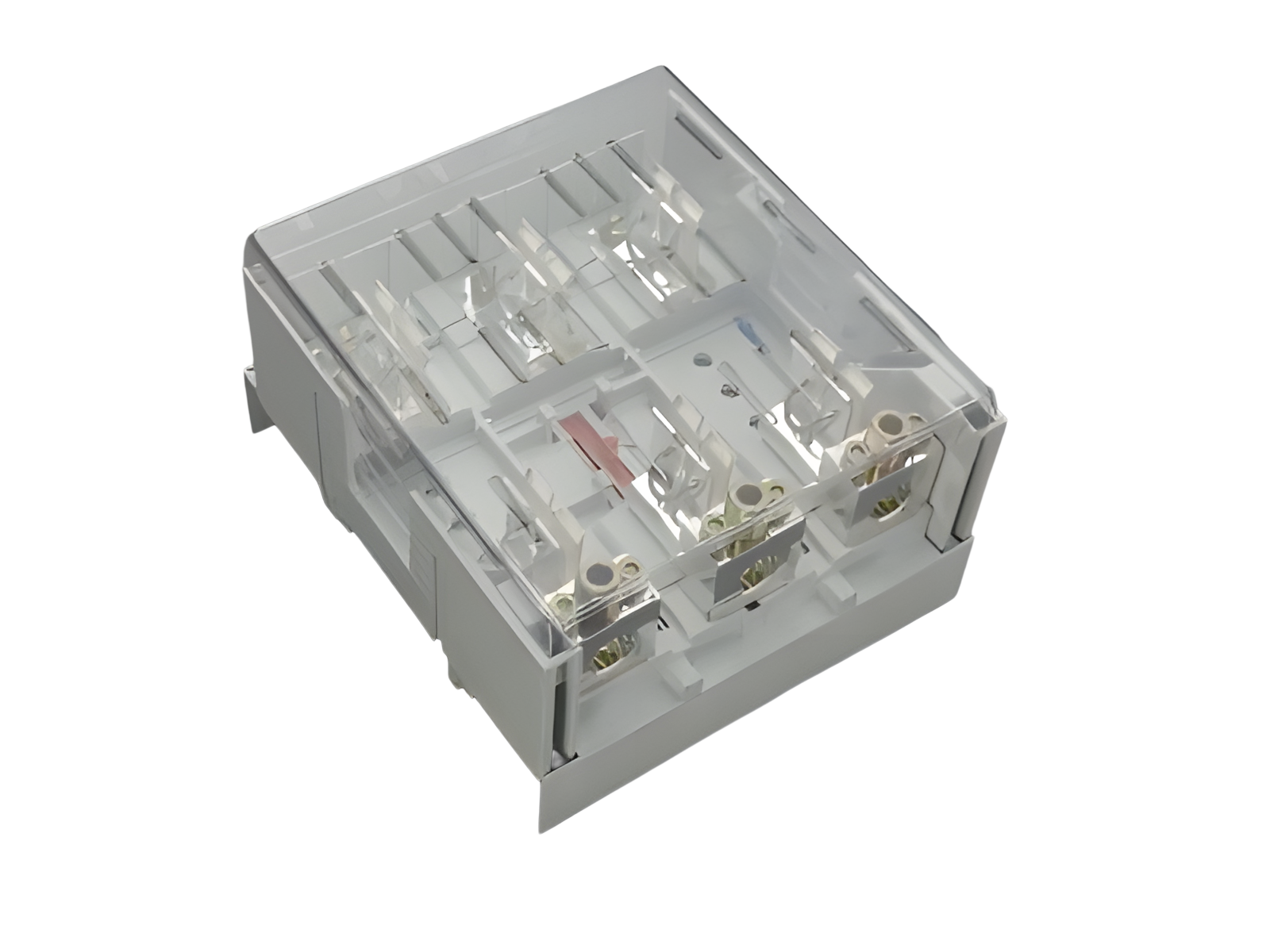

La imagen puede mostrar un producto similar.
Part No.: 33311000
QUADRON®60Classic
portafusibles sobre barras, Class J, conexión superior / inferior
para fusibles Class J de 225-400 A (54x181)
3P, con borne-brida
Conexión cables por arriba o por abajo
para barras 30 x 10 y barras perfiladas
sistema
60Classic
ventajas del producto
the product is based on the UL approval in category IZLT2 also listed in category NMTR (file E123577)
| grupo de producto | 16 |
| subgrupo | 33 |
| embalaje | 1 |
| EAN | 4021267333119 |
| ECLASS 6.1 | 27142190 |
| ECLASS 7.1 | 27142190 |
| ETIM 4.0 | EC002705 |
| ETIM 5.0 | EC002705 |
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H
UL 4248-8
UL 4248-1
homologaciónes
CSA , UL
for UL feeder circuits >250V
tipo: JC400B
UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com
UL file 2: E123577, UL category+ (for USA): NMTR https://www.ul.com
UL file: E230163, UL category (for Canada): IZLT8 https://www.ul.com
UL file 2: E123577, UL category+ (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
| para fusibles de tamaño: | Class J 400 A |
| fusibles según norma: | UL 248-8 |
| potencia disipada del fusible permitida: | 38 W |
| datos IEC | |
| Normas | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system H |
datos eléctricos
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 30.0 W.
(The power dissipation at full load would be 46.8 W.)
| datos UL | |
| Normas | |
|
UL 4248-8
UL 4248-1 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| datos electricos UL | |
| intensidad de corriente nominal (UL): | 400 A |
| tensión nominal (UL) AC: | 600 V |
| frecuencia nominal (UL): | 50 / 60 Hz |
| tensión nominal (UL) DC: | 600 V |
| for wires UL: | Cu 75°C |
| SCCR: | 65 kA |
| datos mecánicos | |
| An x A x P: | 256 x 285 x 122 |
| peso: | 690.0 kg/100 |
| Polaridad: | 3 polos |
| para barras: | 30 x 10 y barras perfiladas |
| puntos de apriete | |
| Not suitable for aluminium cables ! | |
| min. cross-section UL: | AWG 4 |
| max. cross-section UL: | MCM 600 |
| for wires UL: | Cu 75°C |
|
tunnel terminal with hole of 23,0 mm diameter |
|
| Not suitable for aluminium cables ! | |
|
Notas |
Shock protection through push-on covers. |
| potencia disipada del fusible permitida: | 38 W |
| for UL feeder circuits >250V | |
