soporte para fusibles cilíndricos, con LED (31934)

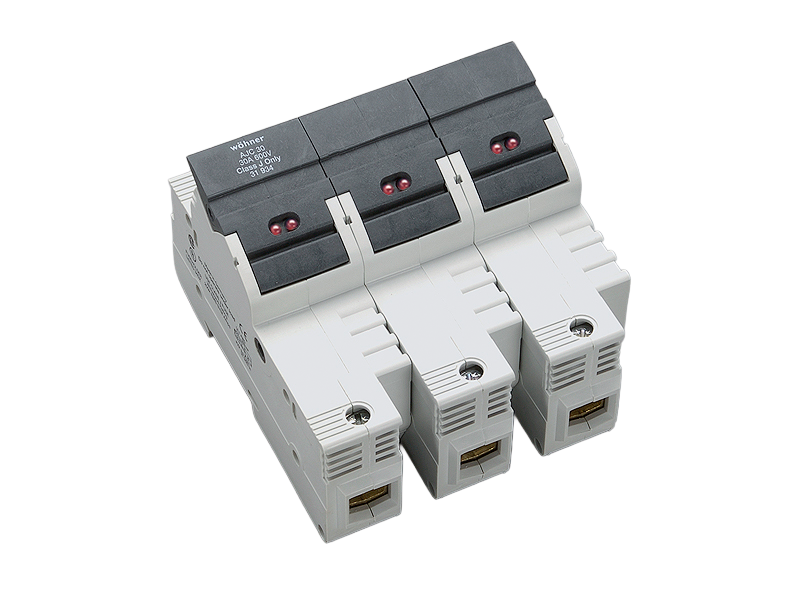

La imagen puede mostrar un producto similar.

Descripción

Part No.: 31934000

AMBUS®Panel

soporte para fusibles cilíndricos, con LED

Class J / 3P, borne-brida 50 mm²

30 A / 600 V (21x57)

for mounting rail

sistema

Panel

ventajas del producto

large clamping range, also for two identical conductors (adjacent)
holder for label
with indicator for tripped fuse
any polarity for DC voltage applications

grupo de producto 16
subgrupo 03
embalaje 2
EAN 4021267319342
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002705
ETIM 5.0 EC002705

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 4248-1

homologaciónes

CSA , UL

for UL feeder circuits >250V

tipo: AJC30

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org

Datos técnicos

para fusibles de tamaño: Class J 30 A
fusibles según norma: UL 248-8
potencia disipada del fusible permitida: 5 W
datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H
datos electricos IEC
tensión mín. de servicio AC: 110 V
tensión mín. de servicio DC: 110 V

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0.4 W.

(The power dissipation at full load would be 0.6 W.)

for Class J fuses 1 - 30A as per UL 248-8 (21x57)

indicator light
operating voltage range: 110 - 600 V AC / DC
datos UL
Normas
UL 4248-8
UL 4248-1
for UL feeder circuits >250V
suitable for field-installed conductors
datos electricos UL
intensidad de corriente nominal (UL): 30 A
tensión nominal (UL) AC: 600 V
tensión mín. de servicio AC: 110 V
frecuencia nominal (UL): 50 / 60 Hz
tensión nominal (UL) DC: 600 V
tensión mín. de servicio DC: 110 V
for wires UL: Cu 75°C
SCCR: 200 kA
datos mecánicos
An x A x P: 108 x 115 x 69
peso: 48.6 kg/100
Polaridad: 3 polos
Mounting: for mounting rail
grado de protección: IP20
grado de protección frontal: IP20
puntos de apriete
Not suitable for aluminium cables !

min. cross-section UL: AWG 18
max. cross-section UL: AWG 1/0
for wires UL: Cu 75°C


for applications acc. to IEC / EN :
1 wire :
Cu 0,75 - 1,0 mm², Md 2,0 - 2,5 Nm / 18 - 22 lb.in.
Cu 1,5 - 50 mm², Md 3,5 - 4,0 Nm / 31 - 35 lb.in.
2 wires (of same cross-section) :
Cu 0,75 - 1,0 mm², Md 2,0 - 2,5 Nm / 18 - 22 lb.in.
Cu 1,5 - 10 mm², Md 3,5 - 4,0 Nm / 31 - 35 lb.in.
flexible cables, directly or with wire-end ferrule
(flexible cables of max. cross-section may not fit when using wire-end ferrule)

for applications acc. to UL / CSA :
only Cu cables acc. to UL 486E 60°C/75°C
1 wire :
AWG 18 - AWG 1, Class B, Md 3,5 - 4,0 Nm / 31 - 35 lb.in.
2 wires (of identical cross-section) :
AWG 18 - AWG 8, Class B, Md 3,5 - 4,0 Nm / 31 - 35 lb.in.

Application notes

Not suitable for aluminium cables !
potencia disipada del fusible permitida: 5 W
for UL feeder circuits >250V
