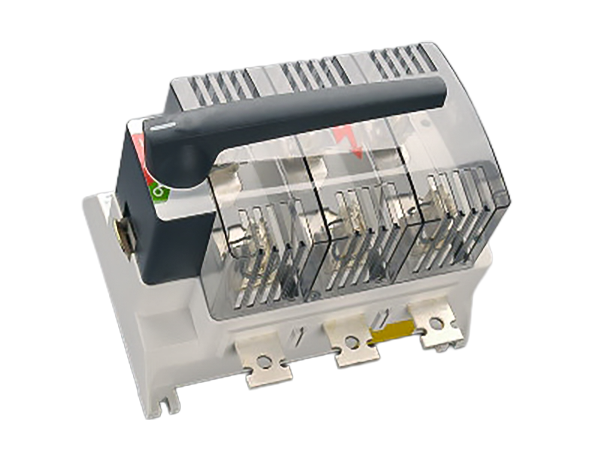

seccionador con fusibles, 3 polos

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33340 000

CAPUS Panel

seccionador con fusibles, 3 polos

tornillo M12, maneta gris grafito

NH 3, 630 A

for mounting plate

ERGONFUSE-630

sistema

Panel

ventajas del producto

double-breaking main contacts,
visible separation sections,
user-independent switching,
voltage-free exchange of fuses
assembly and connection material contained in scope of delivery.

grupo de producto 15
subgrupo 12
embalaje 1
EAN 4021267333409
ECLASS 14.0 27371401
ETIM 5.0 EC001040
ETIM 8.0 EC001040
ETIM 10.0 EC001040

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

homologaciónes

IEC (CB)

tipo: LTS-F630

EAC Type: NH

Datos técnicos

para fusibles de tamaño: NH 3
fusibles según norma: IEC / HD 60269-2
potencia disipada del fusible permitida: 48 W
datos IEC
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
datos electricos IEC
intensidad de corriente nominal (IEC): 630 A
tensión nominal (IEC) AC: 690 V
tensión nominal de aislamiento Ui AC: 1000 V
tensión de pico Uimp: 12 kV
Utilisation category AC (IEC 60947-3) : AC-23 B (690V)
AC-22 B (690V)
AC-21 B (690V)
corriente de cortocircuito condicional con fusibles (AC): 80 kA / 690 V
aprobado con fusibles de característica: gG

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 171.5 W.

(The power dissipation at full load would be 268.0 W.)

Mechanical lifespan (switching operations) 4000
conv. therm. current in housing
630 A, horizontal installation (adjacent poles) encapsulated 756 x 378 x 428 mm
470 A, vertical installation (poles beneath each other) encapsulated 600 x 600 x 400mm
Shock protection at front with terminal space cover IP20

for fuse links DIN 43620 size 3 up to 48W power dissipation
datos mecánicos
An x A x P: 330 x 290 x 302
peso: 1310.0 kg/100
Polaridad: 3 polos
Mounting: for mounting plate
puntos de apriete
screw connection
M12
Md min.: 36.0 Nm
Md max.: 44.0 Nm
Not suitable for aluminium cables !
lam. Cu width: 20 - 40 mm
lam. Cu thickness: 1 - 10 mm
cualidad de materiales
halogen-free: Yes

Application notes

Not suitable for aluminium cables !

Device delivered without fuses
When installing a cover, the switch-disconnector on the housing must not be closed, the safety instructions for the Emergency Stop switch must be observed.
potencia disipada del fusible permitida: 48 W

Links (Prices, CAD data)

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing  #2

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

connection accessories

covers

33352 000
tapa del espacio de conexión
para tapar todos los conectores, gris oscuro
LTS-800, LTS-F 630
Mas

further accessories

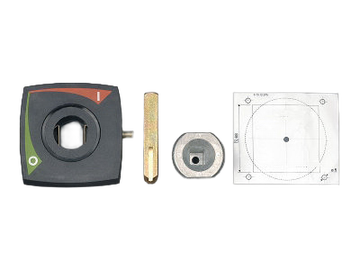

33346 000
actuador giratorio de acoplamiento a puerta
gris grafito, sin maneta
con bloqueo de puerta, para candados
para: LTS-800, LTS-F630
Mas

33347 000
interruptor de señalización
1 NC + 1 NA, conectores de 6,3 x 0,8
LTS, LTS-F
Mas

33381 000
eje de prolongación, 550 mm de longitud
LTS-800, LTS-F 630
para: LTS-800, LTS-F630
Mas

23924 000AD
eje de prolongación, 300 mm de longitud
para: S32 630 A - 3150 A
Mas
