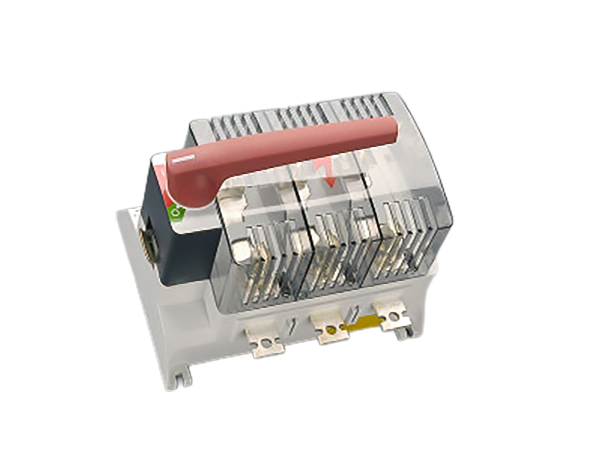

seccionador con fusibles, 3 polos

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33361 000

CAPUS Panel

seccionador con fusibles, 3 polos

tornillo M10, maneta roja

NH 2, 400 A

for mounting plate

sistema

Panel

grupo de producto 15
subgrupo 09
embalaje 1
EAN 4021267333614
ECLASS 14.0 27371401
ETIM 5.0 EC001040
ETIM 8.0 EC001040
ETIM 10.0 EC001040

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

homologaciónes

IEC (CB)

tipo: LTS-F400

EAC Type: NH

Datos técnicos

para fusibles de tamaño: NH 2
fusibles según norma: IEC / HD 60269-2
potencia disipada del fusible permitida: 34 W
datos IEC
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
datos electricos IEC
intensidad de corriente nominal (IEC): 400 A
tensión nominal (IEC) AC: 690 V
tensión nominal de aislamiento Ui AC: 1000 V
tensión de pico Uimp: 8 kV
Utilisation category AC (IEC 60947-3) : AC-23 B (690V)
AC-22 B (690V)
AC-21 B (690V)
corriente de cortocircuito condicional con fusibles (AC): 80 kA / 690 V
aprobado con fusibles de característica: gG

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 69.8 W.

(The power dissipation at full load would be 109.0 W.)

datos mecánicos
An x A x P: 270 x 238 x 253
peso: 768.0 kg/100
Polaridad: 3 polos
Mounting: for mounting plate
puntos de apriete
screw connection
M10
Md min.: 25.2 Nm
Md max.: 30.8 Nm
Not suitable for aluminium cables !
lam. Cu width: 15 - 40 mm
lam. Cu thickness: 1 - 10 mm
cualidad de materiales
halogen-free: Yes

Application notes

Not suitable for aluminium cables !

Device delivered without fuses
potencia disipada del fusible permitida: 34 W

Links (Prices, CAD data)

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| Dimensioned drawing  #2

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

connection accessories

33164 000
conector tipo brida para cables de Cu
120 - 240 mm²
para: QCB-NH2, LTS-F 400, LTS 630
Mas

33367 000
borne de prisma, individual, para cond. de Cu y Al
120 - 240 mm²
para: LTS-F 400, LTS 630
Mas

covers

33351 000
tapa del espacio de conexión
para tapar todos los conectores, gris oscuro
LTS-400/630, LTS-F 250/400
Mas

further accessories

33347 000
interruptor de señalización
1 NC + 1 NA, conectores de 6,3 x 0,8
LTS, LTS-F
Mas

33348 000

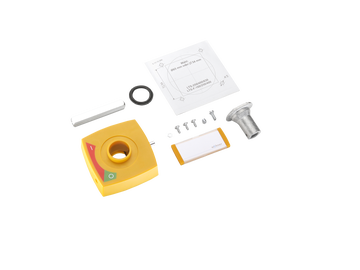

actuador giratorio de acoplamiento a puerta
