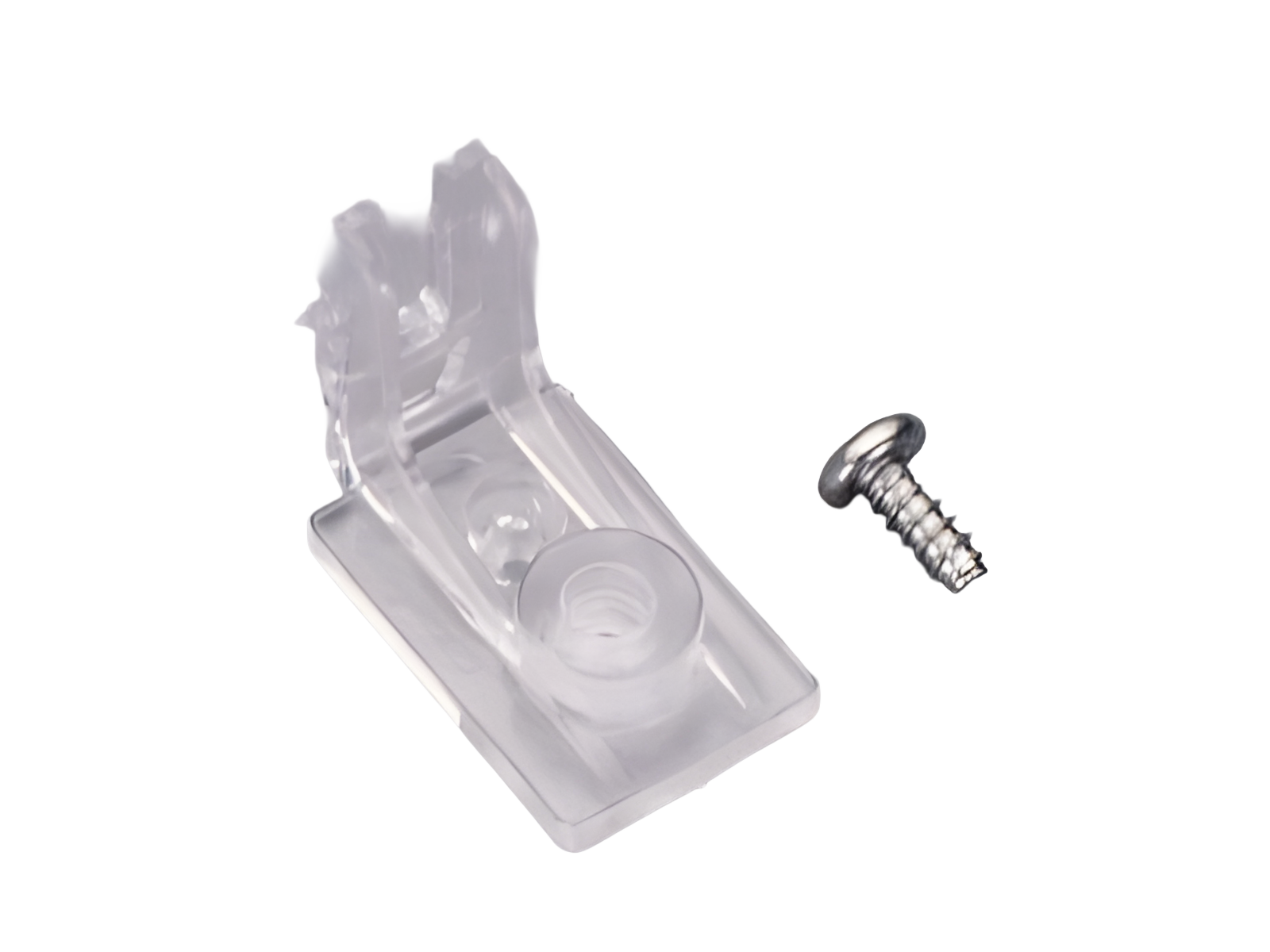

soporte de la tapa lateral (33113)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33113000

soporte de la tapa lateral

para tapas delanteras

talla 00-3

sistema

100Energy

grupo de producto	12
subgrupo	70

embalaje	1
EAN	4021267331139

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Datos técnicos

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos mecánicos
An x A x P:	15 x 15 x 15
peso:	0.5 kg/100

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Se utiliza para

33384000
QUADRON^®100Energy
base vertical para fusibles NH, 160 A
borne de prisma de 70 mm²
talla 00
para barras: 30, 40, 50, 60 x 10
Mas

33285000
interruptor-seccionador fusible vertical, 160 A
tornillo M8/brida de 70 mm², con control electrónico de fusibles
talla 00
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33286000
interruptor-seccionador fusible vertical, 160 A
tornillo M8/brida de 70mm², con control electr. de fusibles
talla 00
para barras: 30, 40, 50, 60 x 10
Mas

33234000
interruptor-seccionador fusible vertical, 160 A
tornillo M8/brida de 70 mm²
talla 00
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33235000
interruptor-seccionador fusible vertical, 160 A
tornillo M8/brida de 70mm²
talla 00
para barras: 30, 40, 50, 60 x 10
Mas

33700000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 3 polos conmutables
high version with screw M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33772000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 1 polo conmutable
high version with box terminal 70 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33775000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 1 polo conmutable
flat version with box terminal 70 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33715000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 1 polo conmutable
high version with screw M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33719000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 1 polo conmutable
flat version with screw M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33720000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 3 polos conmutables, con control de fusibles
high version with screw M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33704000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 3 polos conmutables
flat version with screw M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33724000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 3 polos conmutables, con control de fusibles
flat version with screw M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33592000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
with extended touch protection IP20 when open
talla 00, 1 polo conmutable
high version with box terminal 70 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

33773000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 3 polos conmutables
flat version with box terminal 70 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33770000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 3 polos conmutables
high version with box terminal 70 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33591000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
with extended touch protection IP20 when open
talla 00, 1 polo conmutable
high version with screw M8
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

33774000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 3 polos conmutables, con control de fusibles
flat version with box terminal 70 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33630000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 1
conexión inferior M12
double-breaking
para barras: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Mas

33771000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 3 polos conmutables, con control de fusibles
high version with box terminal 70 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33590000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
high version with box terminal 70 mm²
talla 00, 3 polos conmutables
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

33615000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo alto, conexión inferior M8
conexión atornillada
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33614000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo alto, conexión inferior M8
conexión CrossLink
double-breaking
para barras: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mas

33636000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 1
con control de fusibles
conexión inferior M12
double-breaking
para barras: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Mas

33633000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 2
conexión superior M12
double-breaking
para barras: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Mas

33638000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 2
con control de fusibles
conexión inferior M12
double-breaking
para barras: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Mas

33640000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 3
con control de fusibles
conexión inferior M12
double-breaking
para barras: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Mas

33631000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 1
conexión superior M12
double-breaking
para barras: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Mas

33634000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 3
conexión inferior M12
double-breaking
para barras: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Mas

33635000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 3
conexión superior M12
double-breaking
para barras: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Mas

33632000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 2
conexión inferior M12
double-breaking
para barras: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Mas

33611000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo plano, conexión inferior M8
conexión atornillada
double-breaking
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33617000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo alto, conexión superior M8
conexión atornillada
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33622000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo plano, conexión superior M8
conexión CrossLink, con control de fusibles
para barras: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mas

33621000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo plano, conexión inferior M8
conexión atornillada, con control de fusibles
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33624000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo alto, conexión inferior M8
conexión CrossLink, con control de fusibles
para barras: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mas

33627000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo alto, conexión superior M8
modelo alto, terminales de salida en la parte frontal, conexión atornillada
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33623000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo plano, conexión superior M8
conexión atornillada, con control de fusibles
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33625000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo alto, conexión inferior M8
conexión atornillada, con control de fusibles
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33626000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo alto, conexión superior M8
conexión CrossLink, con control de fusibles
para barras: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mas

33612000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo plano, conexión superior M8
conexión CrossLink
double-breaking
para barras: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mas

33613000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo plano, conexión superior M8
conexión atornillada
double-breaking
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33610000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo plano, conexión inferior M8
conexión CrossLink
double-breaking
para barras: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mas

33620000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo plano, conexión inferior M8
conexión CrossLink, con control de fusibles
para barras: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mas

33616000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo alto, conexión superior M8
conexión CrossLink
para barras: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mas

33589000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
with extended touch protection IP20 when open
talla 00, 3 polos conmutables
high version with screw M8
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

https://pim.woehner.de/ES/BR/1000049196

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
