Base fusible NH 250 A

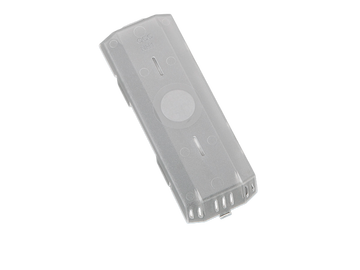

La imagen puede mostrar un producto similar.

Descripción

Part No.: 03300 000

QUADRON 60Classic

Base fusible NH 250 A

borne-brida

talla 1/3P

Conexión cables por arriba o por abajo

para barras 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

sistema

60Classic

ventajas del producto

CrossLink® adapter technology
Fast and safe conversion of the connection for top or bottom
Simple and safe clicking into place and making contact
Safe connection through shock protection split into two
Busbar supports for flat busbars can be mounted above each other

grupo de producto	10
subgrupo	54

embalaje	1
EAN	4021267033002

ECLASS 14.0	27142106
ETIM 5.0	EC000067
ETIM 8.0	EC000067
ETIM 10.0	EC000067

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

homologaciónes

CCC

tipo: QCC-NH1

EAC Type: NH

Datos técnicos

para fusibles de tamaño:	NH 1
fusibles según norma:	IEC / HD 60269-2
potencia disipada del fusible permitida:	32 W

datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

datos electricos IEC
intensidad de corriente nominal (IEC):	250 A
tensión nominal (IEC) AC:	690 V

tensión nominal (IEC) DC:

440 V

tensión de pico Uimp:

6 kV

corriente de cortocircuito cuando se protege por fusibles:

80 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 20.1 W.

(The power dissipation at full load would be 31.4 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) AC:	800 V
tensión máxima (IEC) DC:	800 V

max. permitted operation temperature

55°C

Adapter module, degree of protection IP20 at front

datos mecánicos
An x A x P:	184 x 210 x 132
peso:	210.5 kg/100
Polaridad:	3 polos
para barras:	12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

puntos de apriete
cage clamp connection
min. cross-section:	35 mm²
max. cross-section:	185 mm²
rm:	35 - 150 mm²
f:	70 - 185 mm²
f + AE:	35 - 120 mm²
(f + AE may not fit with max. cross-section)
Not suitable for aluminium cables !
Espacio de apriete:	24,5x12
lam. Cu width:	15 - 24 mm
lam. Cu thickness:	3 - 10 mm

cualidad de materiales
halogen-free:	No

Application notes

Not suitable for aluminium cables !

potencia disipada del fusible permitida:	32 W

Links (Prices, CAD data)

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

connection accessories

33145 000
borne prismático, doble, para cables de Cu
2x 35 - 70 mm²
para: QCB-NH1, QCS-NH1, QCS-320
Mas

33163 000
conector tipo brida para cables de Cu
70 - 150 mm²
para: QCB-NH2, LTS-F 400, LTS 630
Mas

33166 000
borne prismático, individual, para cables de Cu
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
para: QCB-NH1, QCS-NH1, QCS-320
Mas

covers

33142 000
tapa para terminales de cables, acoplable a la parte superior / inferior
para: QCB-NH1, QCS-NH1, QCS-320
Mas

33916 000
tapa fusible para 03300, 03301
NH 1
Mas

accessories for fuses

03502 000
maneta extractora de fusibles NH
sin manguito
talla 000-3
Mas

spare parts

32595 000
CrossLink 60Classic
Piezas de repuesto adaptador para embarrado 250 A
adaptador base para barras
Mas

Similar products

03301 000
QUADRON 60Classic
Base fusible NH 250 A
tornillo M10
talla 1/3P
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

https://pim.woehner.de/ES/BR/1000047962

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
