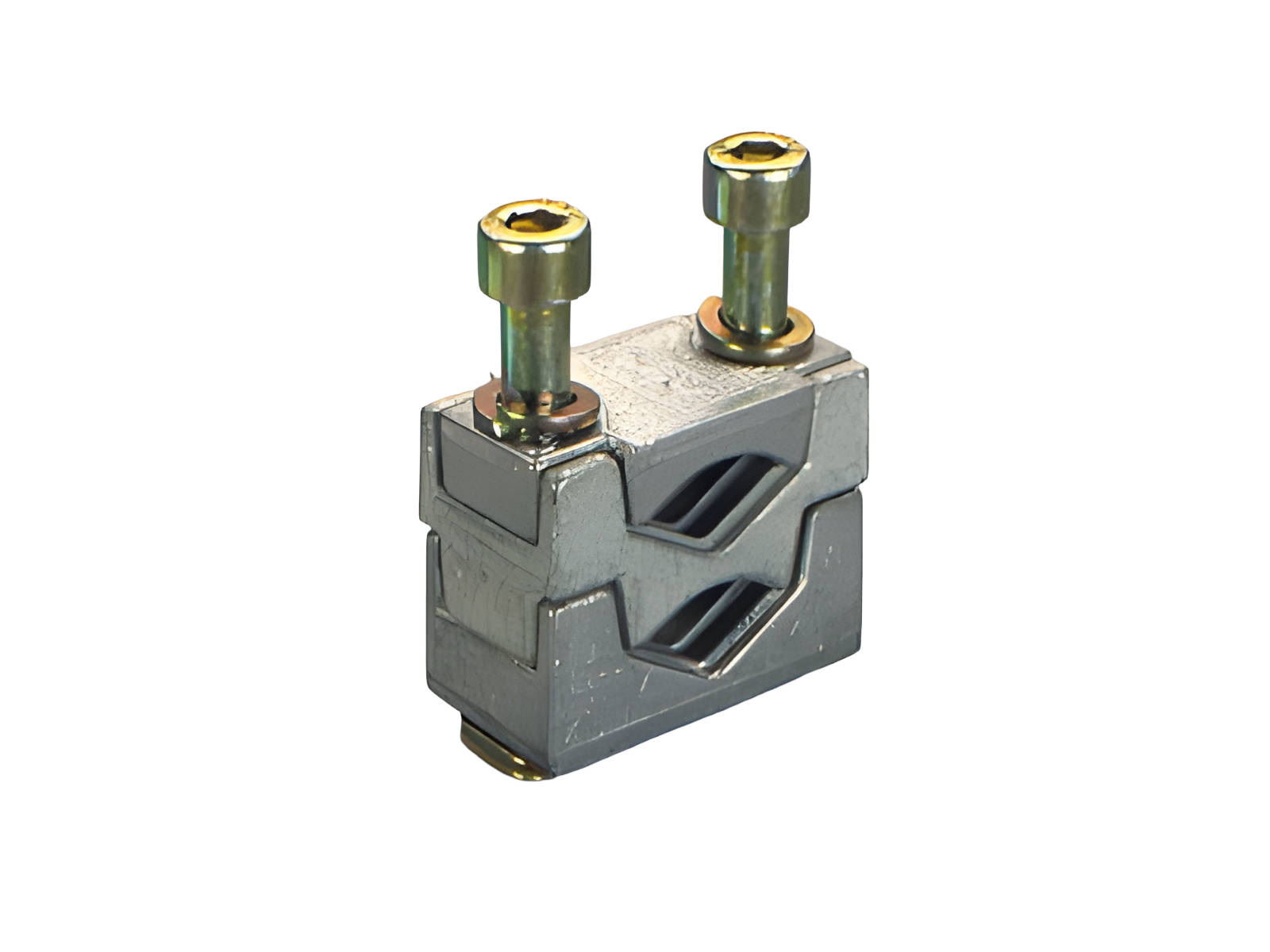

borne prismático, doble, para cables de Cu (33147)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33147 000

borne prismático, doble, para cables de Cu

2x 150 mm²

talla 3

sistema

60Classic

grupo de producto	09
subgrupo	51

embalaje	1
EAN	4021267331474

ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Datos técnicos

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos mecánicos
peso:	36.8 kg/100

puntos de apriete
screw drive:	S6
wire stripping:	30 mm
min. cross-section:	150 mm²
max. cross-section:	150 mm²
rm:	150 - 150 mm²
f + AE:	150 - 150 mm²
(f + AE may not fit with max. cross-section)
sm:	150 - 150 mm²
Md min.:	6.4 Nm
Md max.:	9.6 Nm
Not suitable for aluminium cables !

cualidad de materiales
halogen-free:	Yes

Application notes

Not suitable for aluminium cables !

determined by main product

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Se utiliza para

33603 000
QUADRON 60Classic
seccionador NH, talla 3, 630 A, montaje sobre barras, conexión superior / inferior
tornillo M12
Conexión cables por arriba o por abajo
para barras: 12, 20, 30 x 10 y barras perfiladas
Mas

33203 000
QUADRON Panel
seccionador NH, talla 3, 630 A, montaje en superficie
tornillo M12
for mounting plate
Mas

33151 000
QUADRON Panel
seccionador NH, talla 3, 630 A, montaje en superficie
tornillo M12
with electromechanical fuse monitoring
for mounting plate
Mas

33162 000
QUADRON 60Classic
seccionador NH, talla 3, 630 A, montaje sobre barras, conexión superior / inferior
tornillo M12
with electromechanical fuse monitoring
Conexión cables por arriba o por abajo
para barras: 12, 20, 30 x 10 y barras perfiladas
Mas

33332 000
QUADRON Panel
seccionador NH, talla 3, 630 A, montaje en superficie
tornillo M12
with electronic fuse monitoring
for mounting plate
Mas

33327 000
QUADRON 60Classic
seccionador NH, talla 3, 630 A, montaje sobre barras, conexión superior / inferior
tornillo M12
with electronic fuse monitoring
Conexión cables por arriba o por abajo
para barras: 12, 20, 30 x 10 y barras perfiladas
Mas

https://pim.woehner.de/ES/BR/1000047314

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
