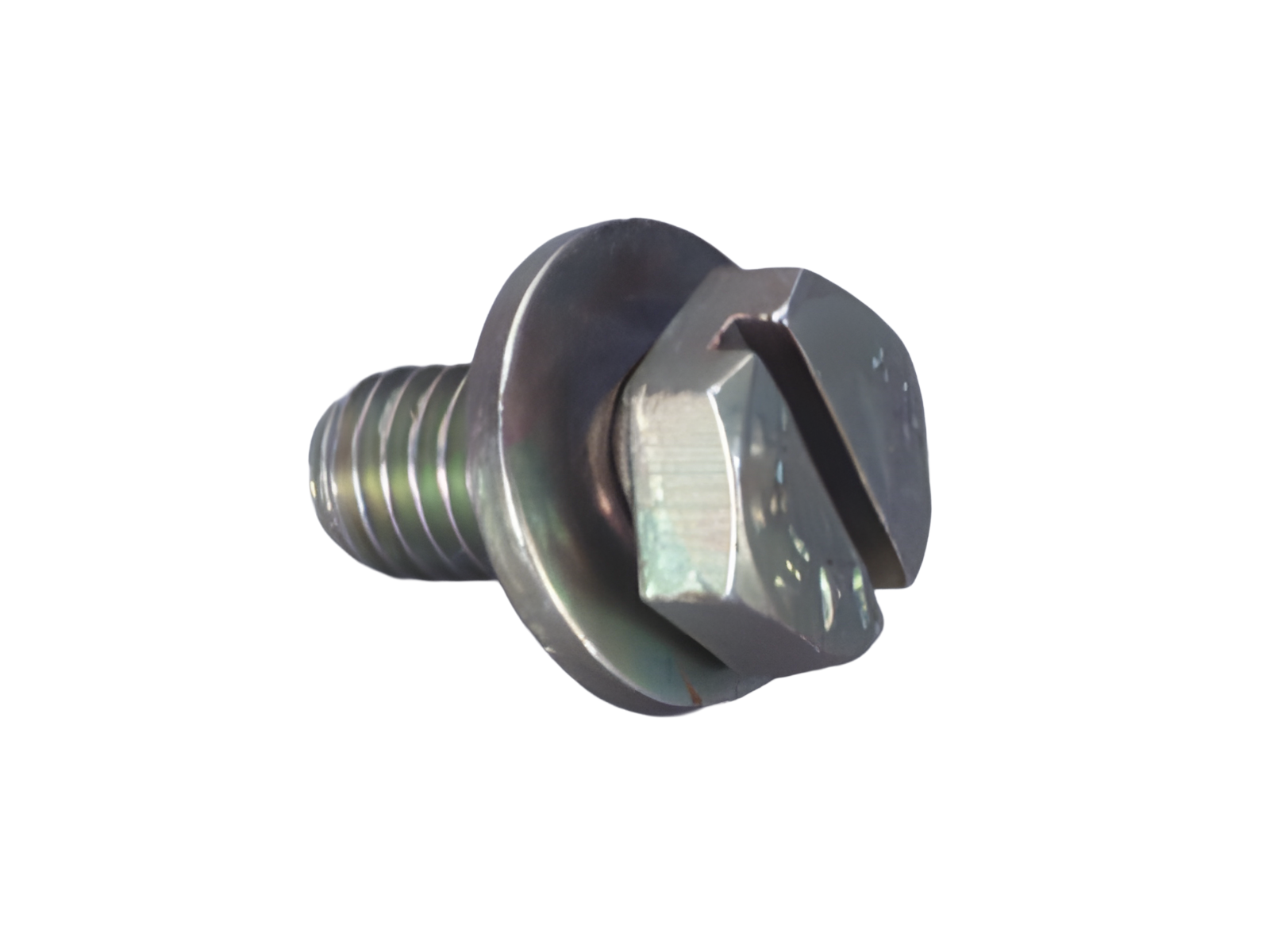

conexión atornillada M8 (30894)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 30894000

conexión atornillada M8

con arandela elástica

talla 00

sistema

60Classic

grupo de producto 09
subgrupo 51
embalaje 3
EAN 4021267308940
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Datos técnicos

datos IEC
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

datos eléctricos

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

datos mecánicos
An x A x P: 15 x 15 x 25
peso: 1.4 kg/100
puntos de apriete
Md min.: 12.0 Nm
Md max.: 14.0 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
short-circuit withstandability: determined by main product

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Mounting instructions

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Se utiliza para

33384000
QUADRON®100Energy
base vertical para fusibles NH, 160 A
borne de prisma de 70 mm²
talla 00
para barras: 30, 40, 50, 60 x 10
Mas

33286000
interruptor-seccionador fusible vertical, 160 A
tornillo M8/brida de 70mm², con control electr. de fusibles
talla 00
para barras: 30, 40, 50, 60 x 10
Mas

33285000
interruptor-seccionador fusible vertical, 160 A
tornillo M8/brida de 70 mm², con control electrónico de fusibles
talla 00
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33207000
QUADRON®Panel
seccionador NH, talla 00, 160 A, montaje en superficie
brida de 70 mm²
with electromechanical fuse monitoring
Mas

33221000
QUADRON®Panel
seccionador NH, talla 00, 160 A, montaje en superficie
brida de 70 mm², con tapa de protección corta
Mas

33234000
interruptor-seccionador fusible vertical, 160 A
tornillo M8/brida de 70 mm²
talla 00
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33235000
interruptor-seccionador fusible vertical, 160 A
tornillo M8/brida de 70mm²
talla 00
para barras: 30, 40, 50, 60 x 10
Mas

33208000
QUADRON®Panel
seccionador NH, talla 00, 160 A, montaje en superficie
tornillo M8
with electromechanical fuse monitoring
Mas

33199000
QUADRON®Panel
seccionador NH, talla 00, 160 A, montaje en superficie
brida de 70 mm²
Mas

33328000
QUADRON®Panel
seccionador NH, talla 00, 160 A, montaje en superficie
brida de 70 mm²
with electronic fuse monitoring
Mas
