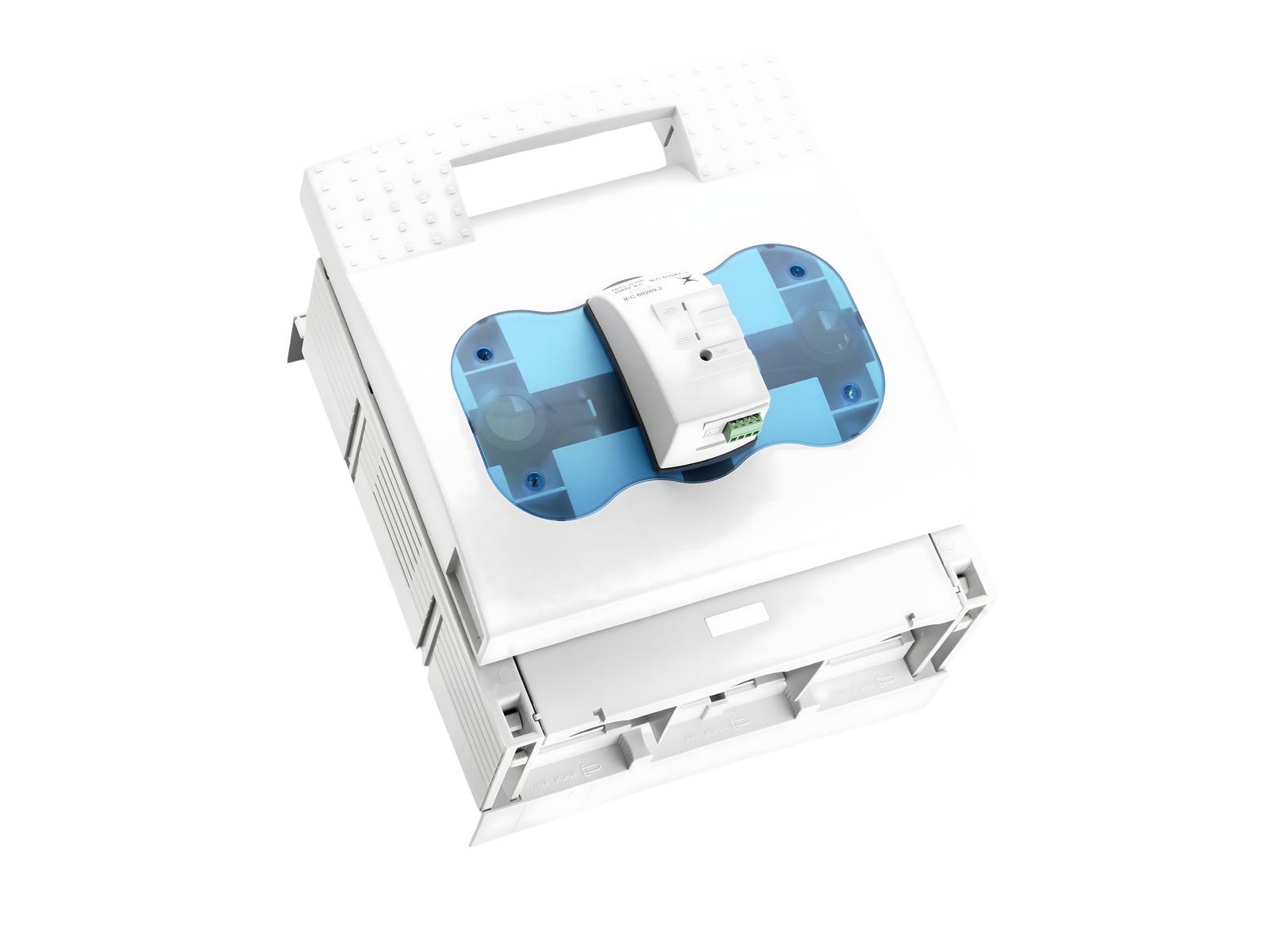

seccionador NH, talla 3, 630 A, montaje sobre barras, conexión superior / inferior (33327)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33327000

QUADRON®60Classic

seccionador NH, talla 3, 630 A, montaje sobre barras, conexión superior / inferior

tornillo M12

with electronic fuse monitoring

Conexión cables por arriba o por abajo

para barras 12, 20, 30 x 10 y barras perfiladas

sistema

60Classic

ventajas del producto

For safe connection of the lines, the shock protection is split into 2.
Self-closing inspection holes are available in the cover.

grupo de producto 09
subgrupo 34
embalaje 1
EAN 4021267333270
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001040
ETIM 5.0 EC001040

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

homologaciónes

IEC (CB) , UL , CCC , DNV GL

for UL feeder circuits >250V

tipo: LTS-3

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2004010302117263

Datos técnicos

para fusibles de tamaño: NH 3
fusibles según norma: IEC / HD 60269-2
live grip lugs required: Sí
potencia disipada del fusible permitida: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
datos IEC
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
datos electricos IEC
intensidad de corriente nominal (IEC): 630 A
tensión nominal (IEC) AC: 690 V
tensión nominal (IEC) DC: 250 V
tensión nominal de aislamiento Ui AC: 690 V
tensión nominal de aislamiento Ui DC: 250 V
tensión de pico Uimp: 6 kV
Utilisation category AC (IEC 60947-3) : AC-23B (400V)
AC-22B (500V)
AC-21B (500V)
corriente de cortocircuito condicional con fusibles (AC): 50 kA / 690 V
aprobado con fusibles de característica: gG

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 38.4 W.

(The power dissipation at full load would be 60.0 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.
tensión máxima (IEC) AC: 725 V
tensión máxima (IEC) DC: 262 V
Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.
for fuse links IEC 60269-2-1 (I) / DIN VDE 0636-201 size 3 up to 48W power dissipation, with grip lugs under voltage
Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage.
Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich.
Schutzart IP30 frontseitig, im Anschlussbereich vom Einbau abhängig

Elektronische Sicherungsüberwachung:
- Zur Erkennung von Sicherungsausfällen mit Bemessungsspannung AC 100V bis AC 690V
- Keine Hilfsenergie erforderlich; Versorgung über Netzspannung
- Hilfskontakte potentialfrei
- LED- Blinkmelder (rot/grün)
- Testtaster
- Weitere Informationen unter Downloads / Datenblatt
datos UL
Normas
UL 4248-1
for UL feeder circuits >250V
datos electricos UL
intensidad de corriente nominal (UL): 600 A
tensión nominal (UL) AC: 600 V
frecuencia nominal (UL): 50 / 60 Hz
SCCR: 100 kA
datos mecánicos
An x A x P: 256 x 300 x 200
peso: 796.0 kg/100
Polaridad: 3 polos
para barras: 12, 20, 30 x 10 y barras perfiladas
grado de protección frontal: IP30

Type of fastening: patented click mechanism

puntos de apriete
screw connection
M12
screw drive: SW18
Md min.: 35.0 Nm
Md max.: 40.0 Nm
Not suitable for aluminium cables !


Accessories:
Clamp connection:  Cu 150-300mm² s(r), f+AE; lam. Cu 25x1-13; 6-8Nm torque
single wedge clamp terminal: Cu, Al* 150-300mm² s(r), s(s), f, f+AE; 6-8 Nm torque
double wedge clamp terminal: Cu  2x 150-185mm² s(r), s(s), f+AE;  6-8Nm torque

*Connections are not maintenance-free if aluminium conductors are used.

Application notes

Not suitable for aluminium cables !
Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.
live grip lugs required: Sí
potencia disipada del fusible permitida: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
for UL feeder circuits >250V
