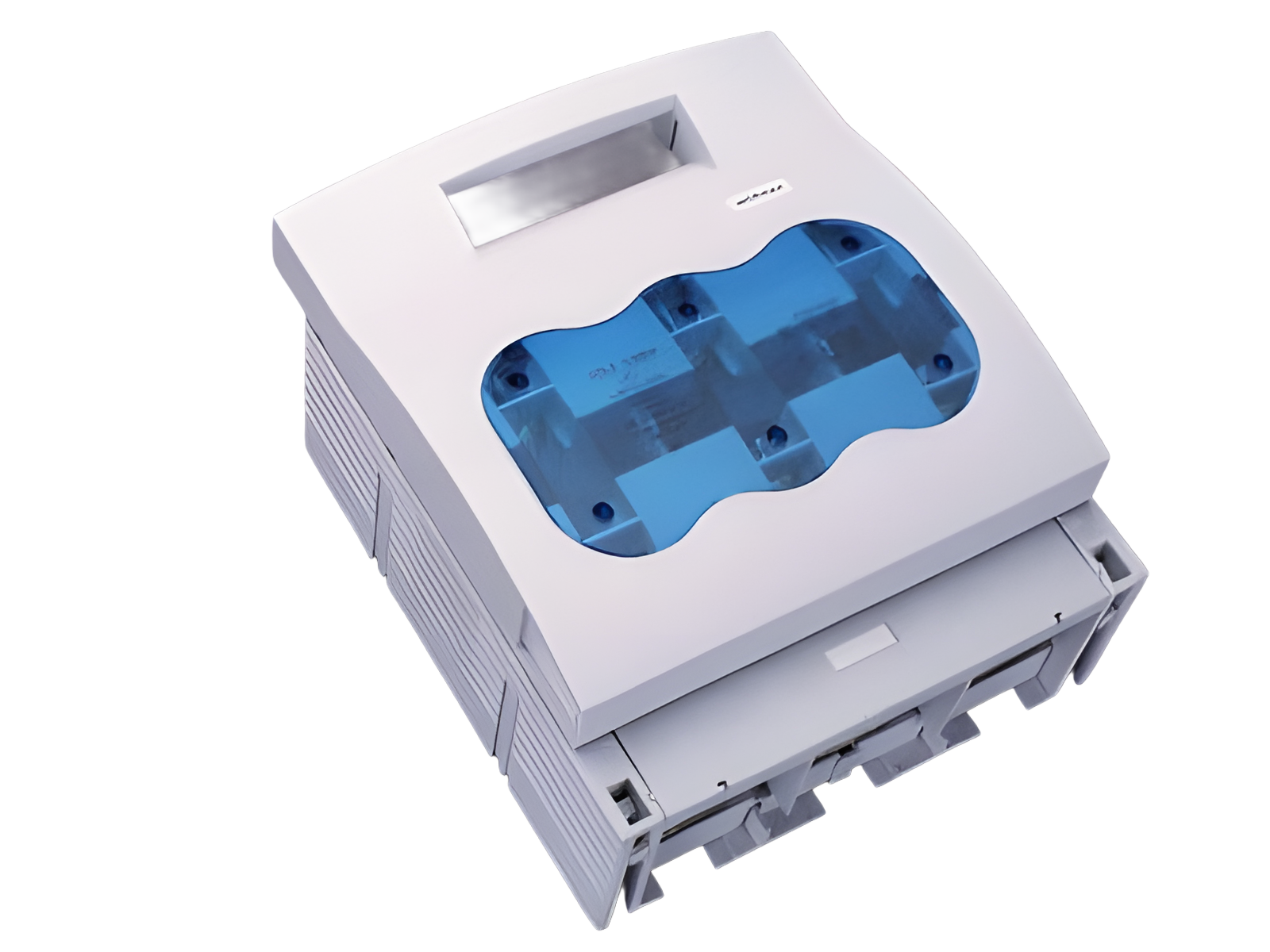

seccionador NH, talla 3, 630 A, montaje en superficie

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33203 000

QUADRON Panel

seccionador NH, talla 3, 630 A, montaje en superficie

tornillo M12

for mounting plate

sistema

Panel

ventajas del producto

Disconnectors are equipped with arc chambers.
The shock protection is split into 2 for safe connection of the conductors.
Self-closing inspection holes, which can be punched out, are available in the cover.

grupo de producto	09
subgrupo	12

embalaje	1
EAN	4021267332037

ECLASS 14.0	27142108
ETIM 5.0	EC001040
ETIM 8.0	EC001040
ETIM 10.0	EC001040

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

homologaciónes

IEC (CB) , UL , CCC , DNV GL

for UL feeder circuits >250V

tipo: LTS-3

EAC Type: NH

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2004010302117263

Datos técnicos

para fusibles de tamaño:	NH 3
fusibles según norma:	IEC / HD 60269-2
potencia disipada del fusible permitida:	48 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos electricos IEC
intensidad de corriente nominal (IEC):	630 A
tensión nominal (IEC) AC:	690 V

tensión nominal (IEC) DC:

440 V

tensión nominal de aislamiento Ui AC:	800 V
tensión nominal de aislamiento Ui DC:	500 V
tensión de pico Uimp:	6 kV

Utilisation category AC (IEC 60947-3) :

AC-22B (690V/ 630A)
AC-22B (800V/ 315A)
AC-23B (690V/ 500A)
AC-23B (500V/ 630A)

corriente de cortocircuito condicional con fusibles (AC):	50 kA / 690 V
aprobado con fusibles de característica:	gG
resistencia a corriente de pico Ipk máx. :	35.2 kA
resistencia a corriente de pico en tiempo determinado Icw (1,0 s) max.:	15.1 kA
I_cw approved with:	Trennmesser

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 23.0 W.

(The power dissipation at full load would be 36.0 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) DC:

800 V

further utilisation category AC (IEC 60947-3):	AC-20B (1000V) bei Verschmutzungsgrad 2
further utilisation category DC (IEC 60947-3):	DC specifications: 2 current paths (L1,L3) in series DC-22B (440V) DC-21B (440V) DC-20B (1000V) at pollution degree 2 visible information required if used at more than 440V DC: do not switch under load

Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.

min. permitted operation temperature	-40°C
max. permitted operation temperature	55°C

Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich.
Degree of protection IP30 at front, degree of protection near terminal depends on installation

datos UL
Normas
UL 4248-1

for UL feeder circuits >250V

datos electricos UL
intensidad de corriente nominal (UL):	600 A
tensión nominal (UL) AC:	600 V
frecuencia nominal (UL):	50 / 60 Hz

SCCR:

100 kA

datos mecánicos
An x A x P:	256 x 300 x 143
peso:	490.0 kg/100
Polaridad:	3 polos
Mounting:	for mounting plate

grado de protección frontal:

IP30

puntos de apriete
screw connection
M12
screw drive:	SW18
Md min.:	35.0 Nm
Md max.:	40.0 Nm
Not suitable for aluminium cables !

cualidad de materiales
halogen-free:	Yes

Application notes

Not suitable for aluminium cables !
Basado en la capacidad de conmutación en AC y DC y considerando las condiciones de sobrecarga dadas por las normas arriba mencionadas, se han de respetar las siguientes distancias a las partes metálicas puestas a tierra:
se requiere espacio libre por arriba:	50 mm
se requiere espacio libre a los lados:	30 mm
Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.

potencia disipada del fusible permitida:	48 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.


for UL feeder circuits >250V
